永宏
通讯线缆
| 与永宏系列PLC通讯的RS232接线方式 | 201系列 | 301系列 | PLC RS232 4P Male | PLC RS232 15P Male | |
|---|---|---|---|---|---|
| RXD | 2 | 4 | 2 | ||
| TXD | 3 | 2 | 1 | ||
| GND | 5 | 1 | 6 | ||
| circuit | 3 | ||||
| 4 | |||||
 |  |  |  |

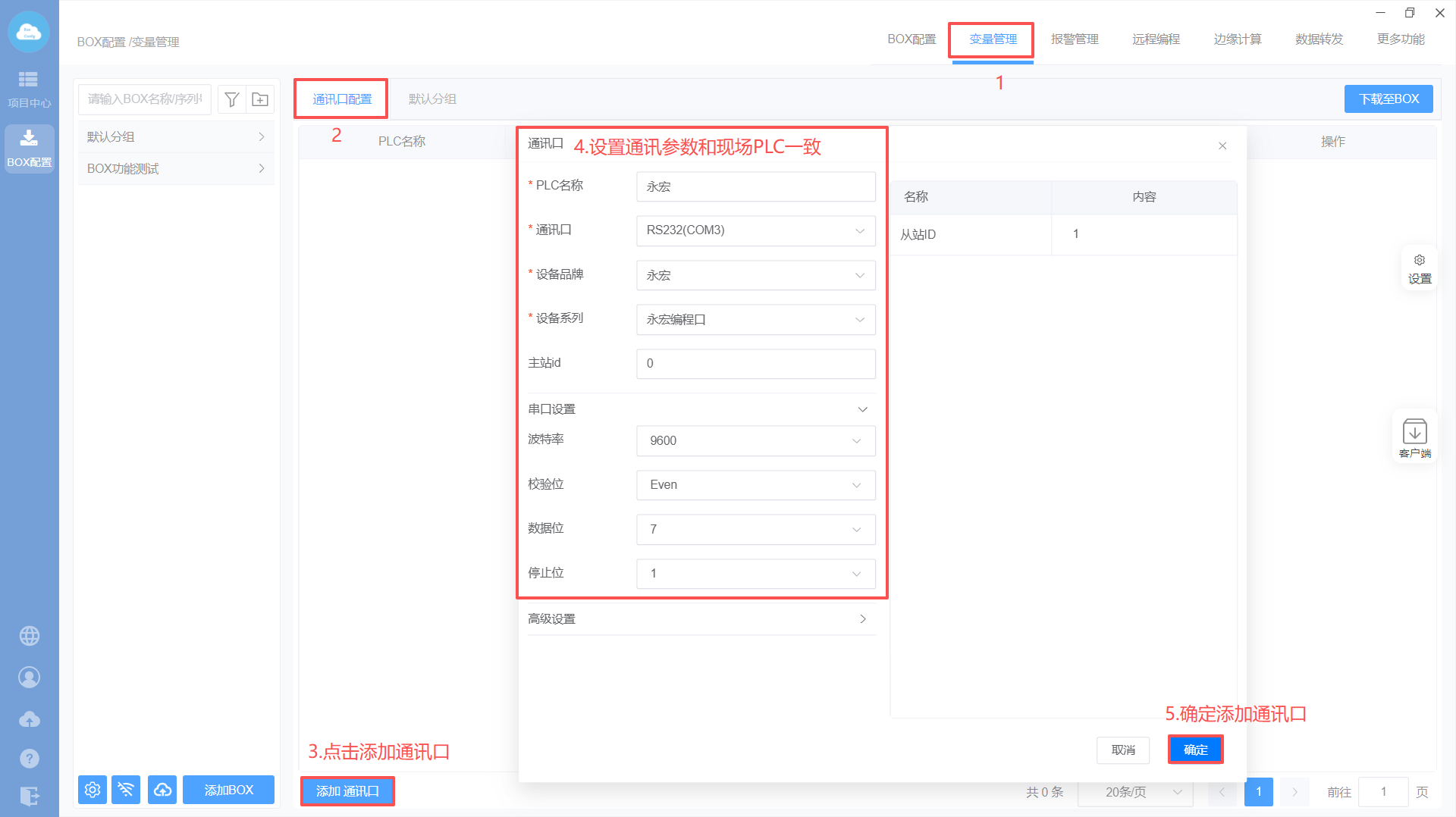

- Box配置（box和PLC的通讯参数保持一样，默认即可）

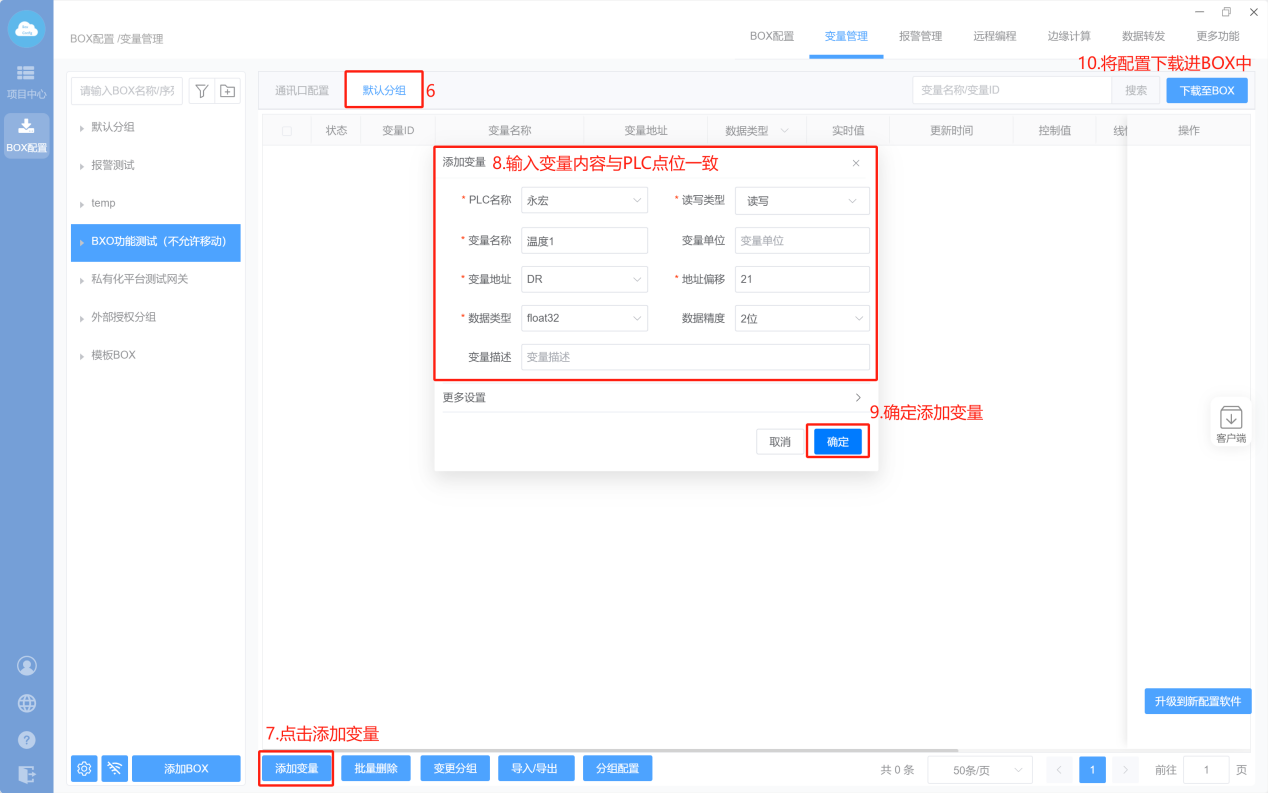

- 添加变量
- PLC设置
PLC端不需要任何设置
永宏
通讯线缆
| 与永宏系列PLC通讯的RS232接线方式 | 201系列 | 301系列 | PLC RS232 4P Male | PLC RS232 15P Male | |
|---|---|---|---|---|---|
| RXD | 2 | 4 | 2 | ||
| TXD | 3 | 2 | 1 | ||
| GND | 5 | 1 | 6 | ||
| circuit | 3 | ||||
| 4 | |||||
| | | |
PLC端不需要任何设置
