XC

通讯线缆

与信捷XC系列PLC通讯的RS232接线方式
201系列	301系列	401系列	XC系列
RXD	RXD	RXD	5
TXD	TXD	TXD	4
GND	GND	GND	8

1. Box配置（BOX和PLC的通讯参数保持一样）

2. 添加变量

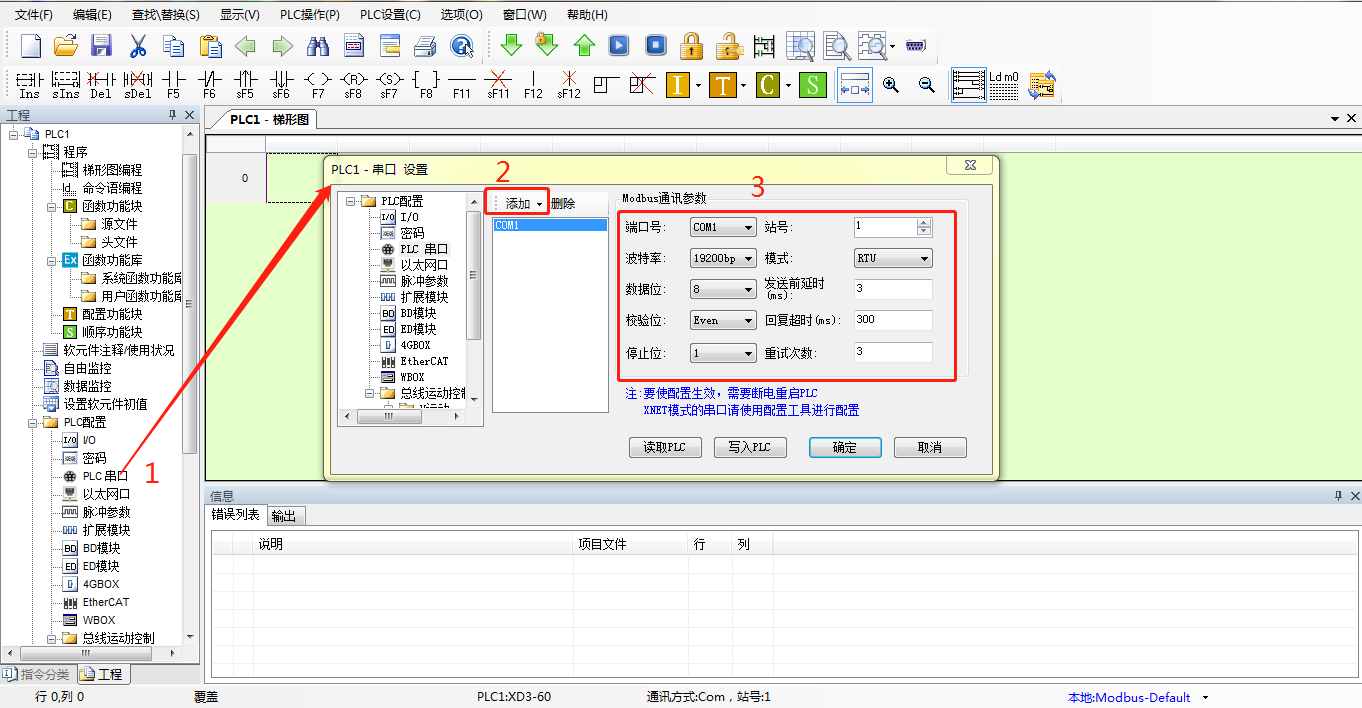

3. PLC设置

XD

通讯线缆

与信捷XD系列PLC通讯的RS232接线方式
201系列	301系列	401系列	XD系列
RXD	RXD	RXD	5
TXD	TXD	TXD	4
GND	GND	GND	8

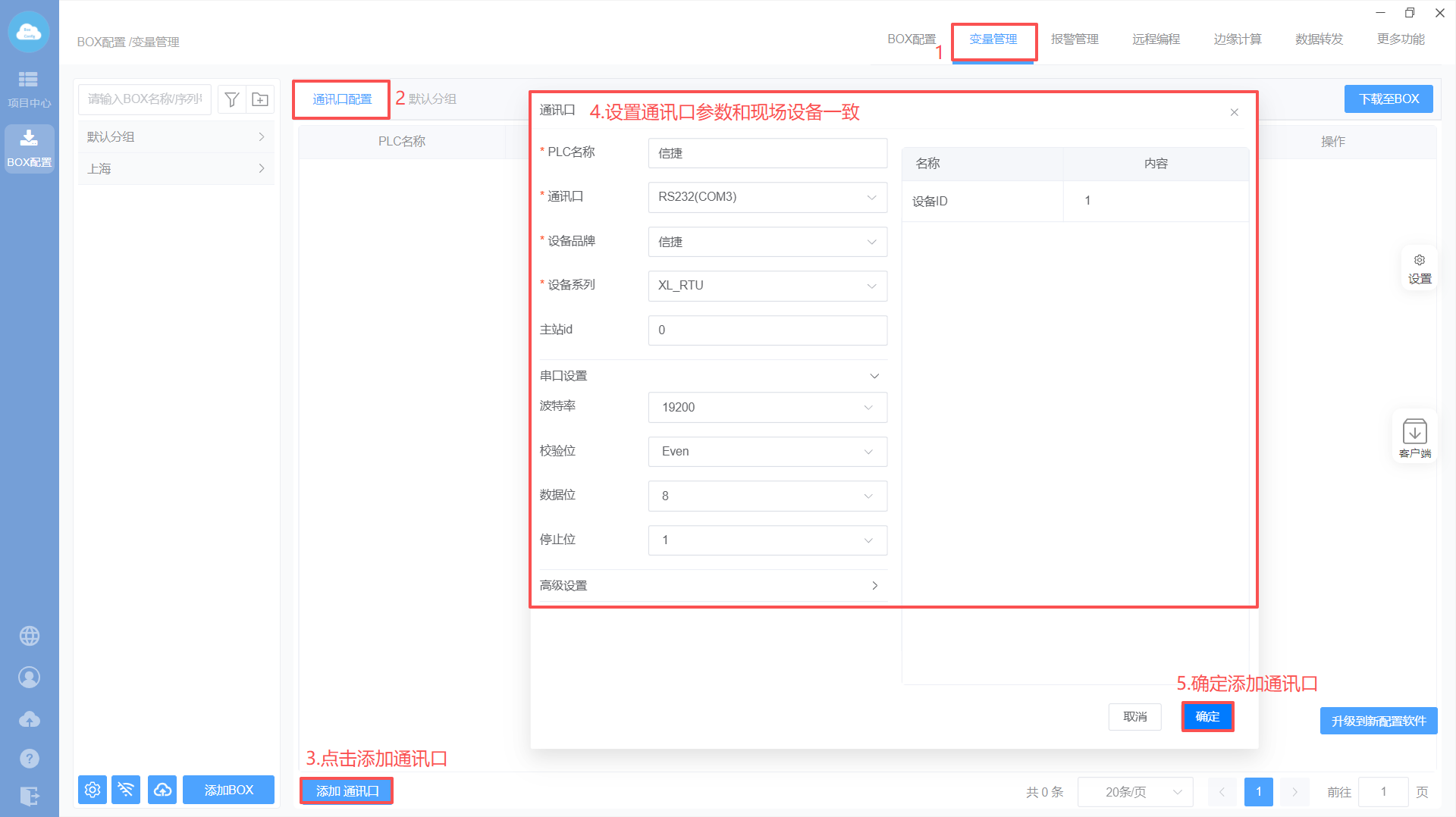

1. BOX配置（BOX和PLC的通讯参数保持一样）

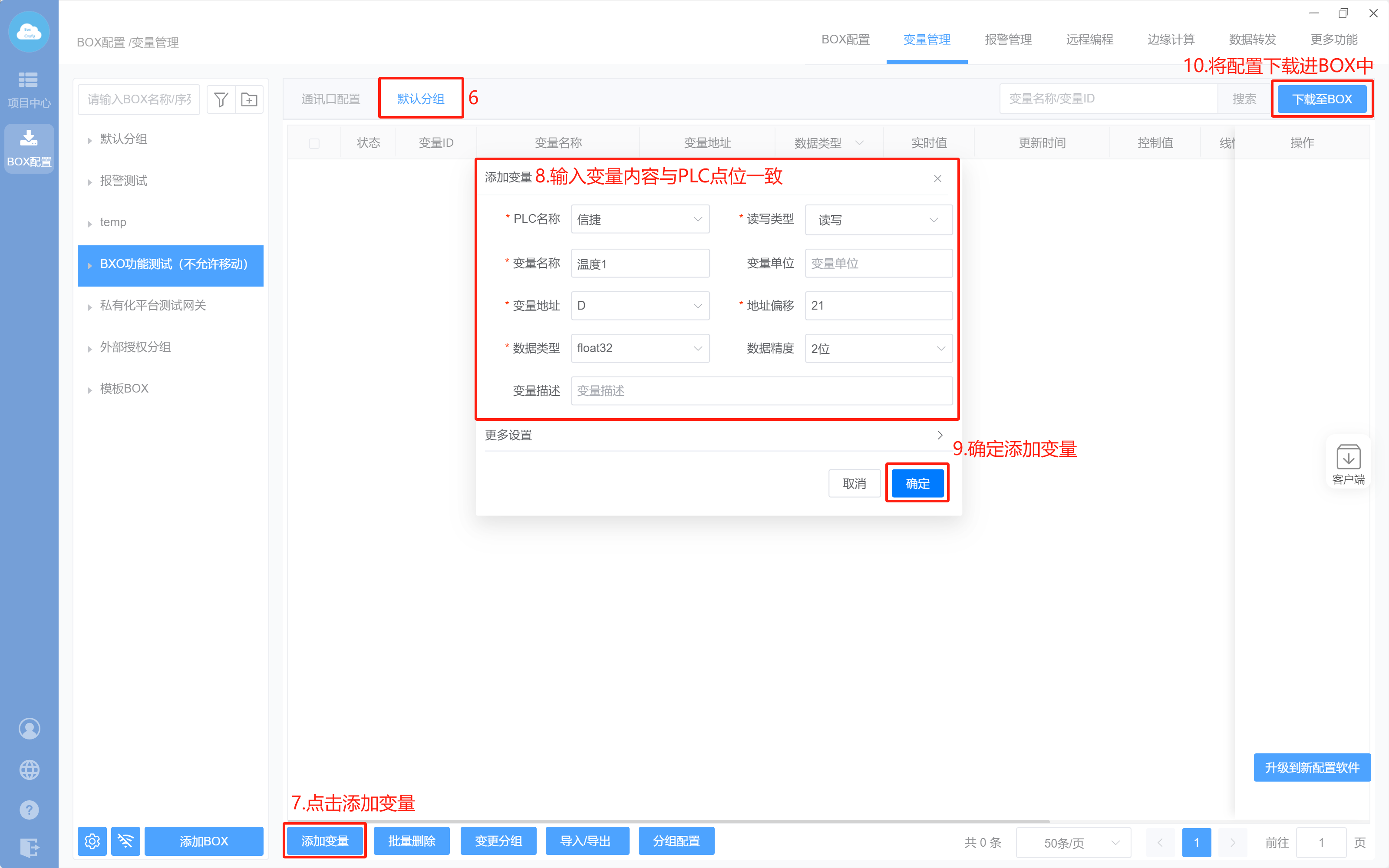

2. 添加变量

3. PLC设置

XL

通讯线缆

与信捷XL系列PLC通讯的RS232接线方式
201系列	301系列	401系列	XL系列
RXD	RXD	RXD	5
TXD	TXD	TXD	4
GND	GND	GND	8

1. Box配置（BOX和PLC的通讯参数保持一样）

2. 添加变量

3. PLC设置

网口XD5E （XNet）

注意：请将网关升级到3.512816固件及以上

升级详细步骤见《固件升级》

兼容型号：XD3E/XD5E/XL5E/XL5N/XDME/XLME /XDH/XLH/XL5H

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

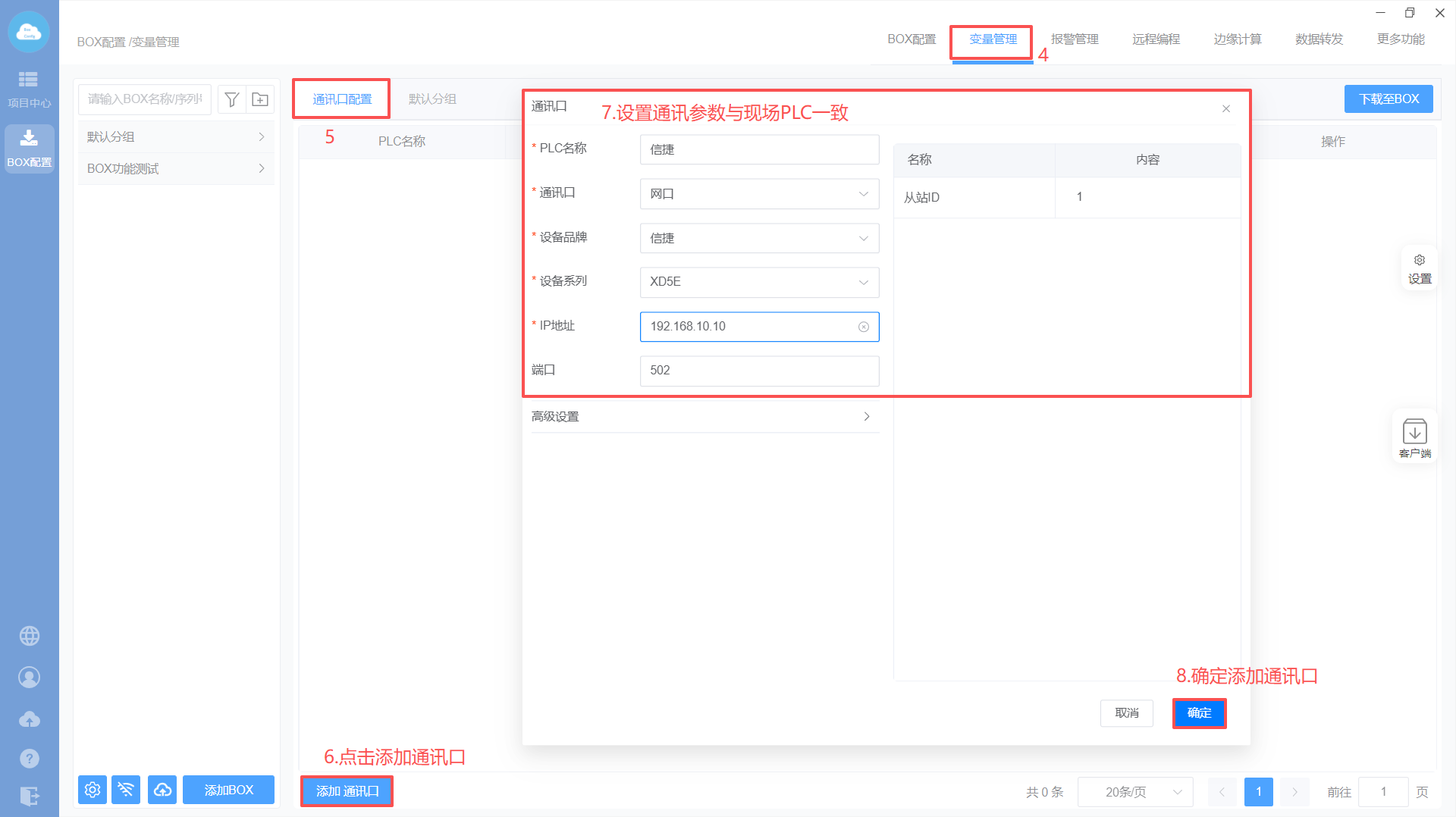

2. 添加通讯口

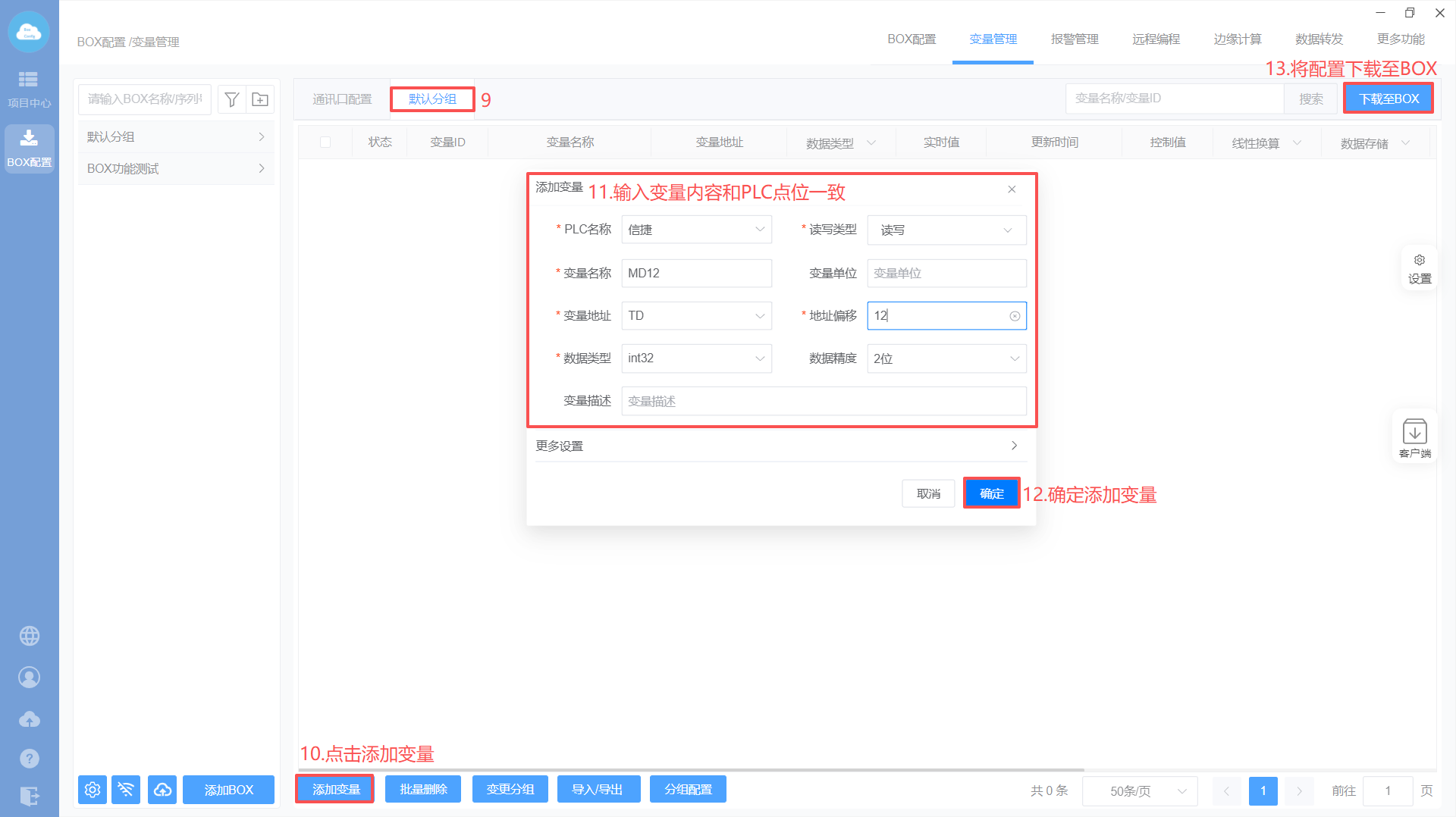

3. 添加变量

4. PLC设置

PLC端不需要任何设置
