三菱
# 1.2.1 FX0N/1N编程口
通讯线缆：购买圆口转RS232的标准线缆

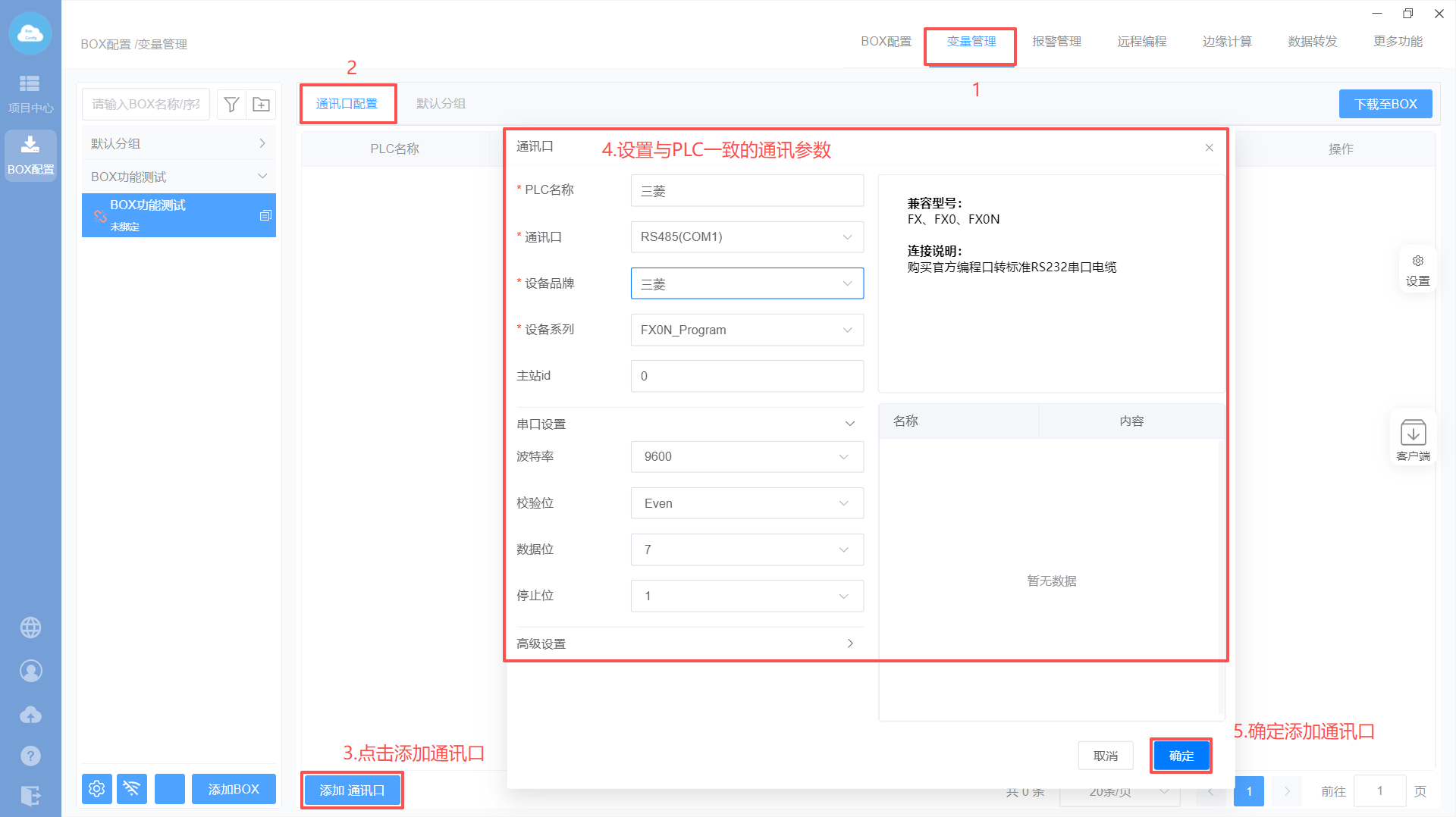

- 添加通讯设备（主站ID不需要填写，默认即可；波特率保持默认）

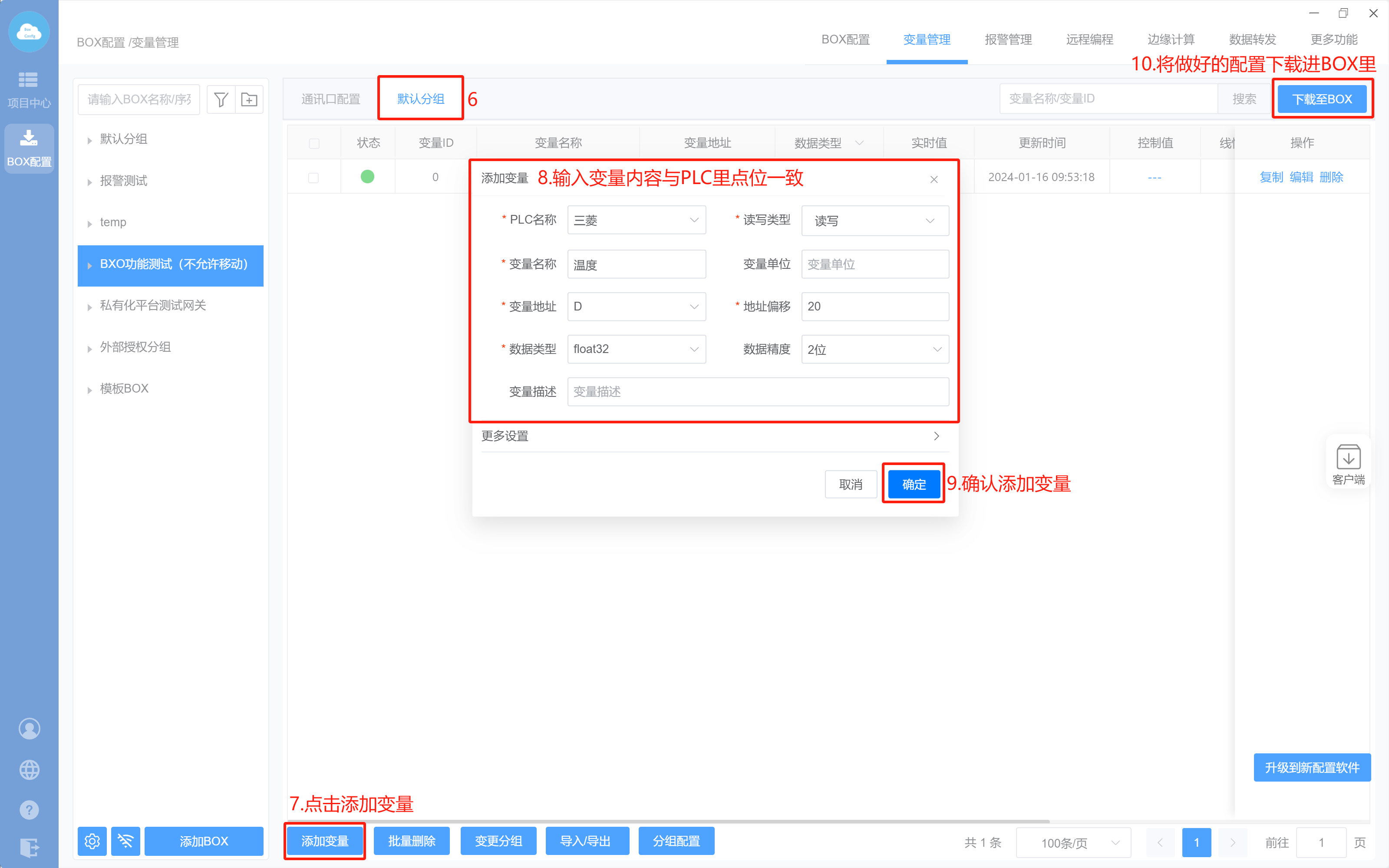

- 添加变量
- PLC设置
PLC端不需要任何设置
# 1.2.2 FX2N编程口
通讯线缆：购买圆口转RS232的标准线缆

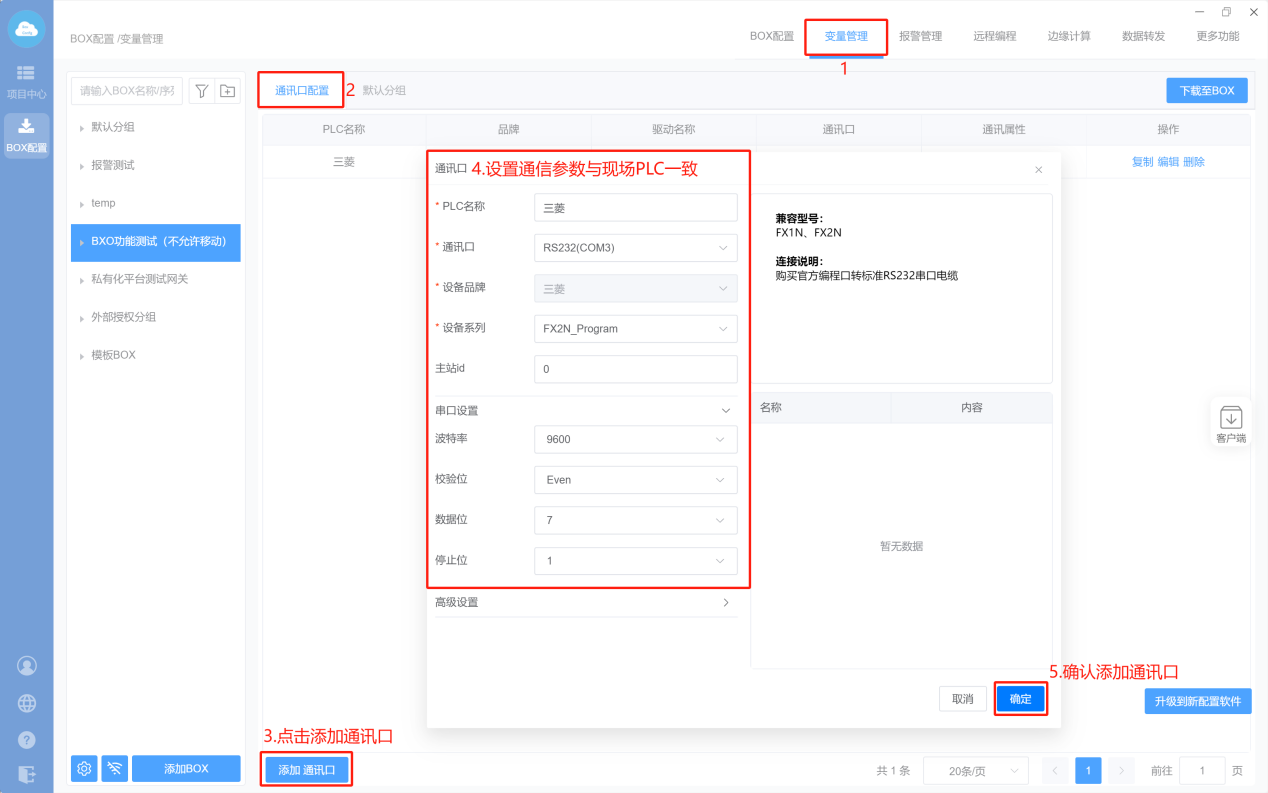

- Box配置（主站ID不需要填写，默认即可；波特率保持默认）
- 添加变量
- PLC设置
PLC端不需要任何设置
# 1.2.3 FX3U编程口
通讯线缆：购买圆口转RS232的标准线缆
- Box配置（主站ID不需要填写，默认即可；波特率保持
- 添加变量

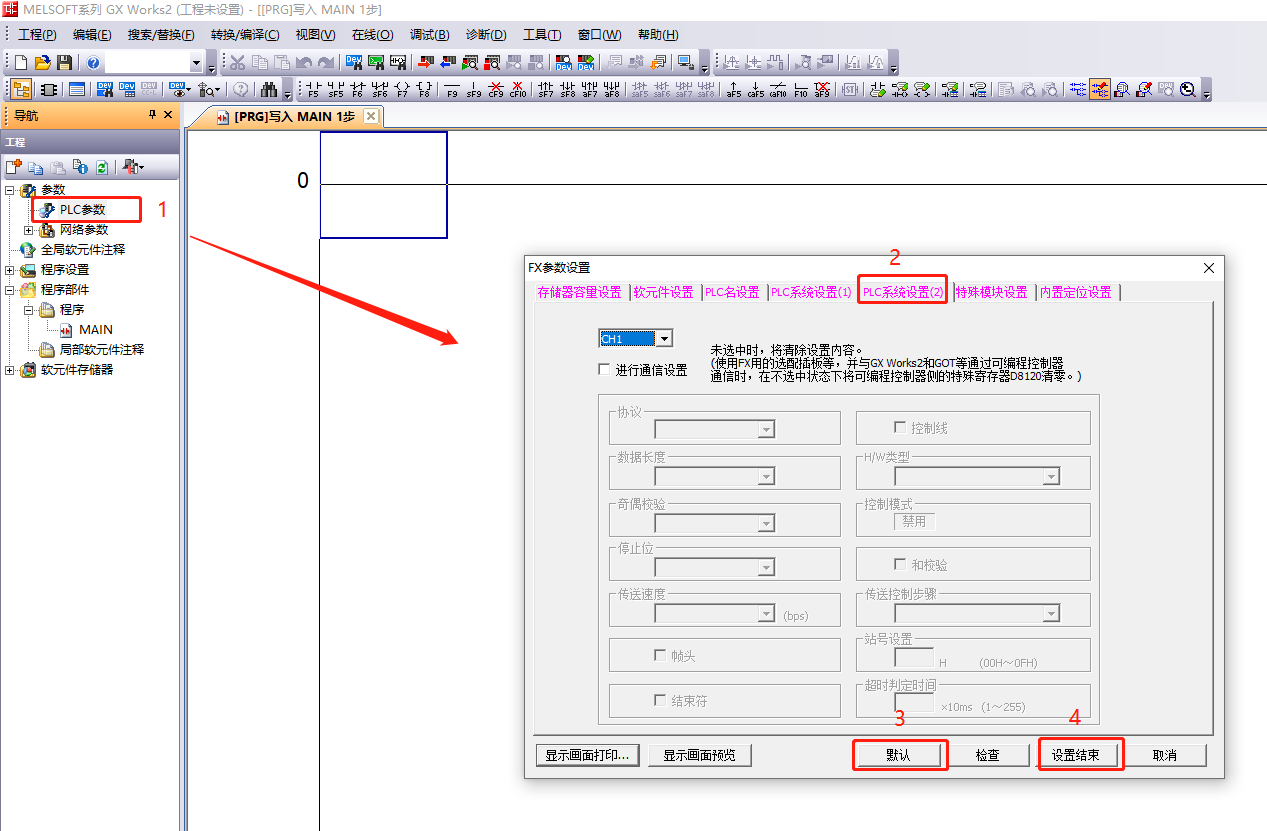

- PLC设置
三菱的FX3U/FX3G使用编程口通讯，PLC参数里采用默认设置就行。无需在PLC软件里做通讯设置，设置完下载至PLC之后，断电重启PLC生效。
# 1.2.4 FX扩展板

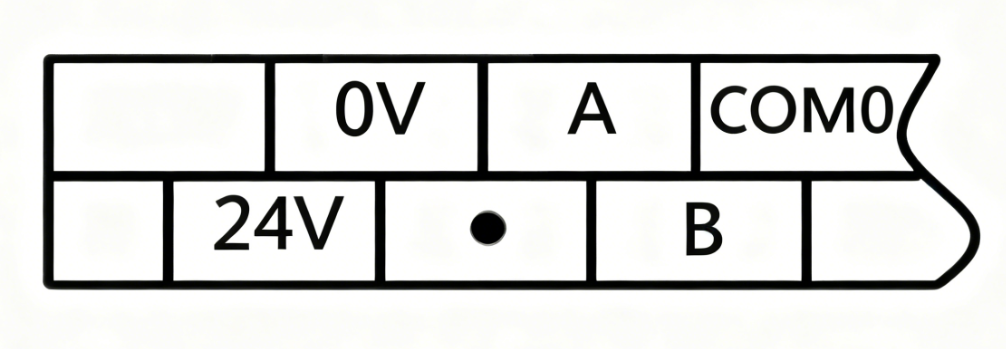

通讯线缆
| 与FX扩展板通讯的485接线方式 | 101系列 | 201系列 | 301系列 | FX扩展板 |
|---|---|---|---|---|
| A+ | A+ | A+ | RDA+SDA | |
| B- | B- | B- | RDB+SDB | |
| GND | GND | GND | SG | |
 |  | |  |
| 与FX扩展板通讯的232接线方式 | 201系列 | 301系列 | FX扩展板 |
|---|---|---|---|
| RXD | 2 | 3 | |
| TXD | 3 | 2 | |
| GND | 5 | 5 | |
|  |  |

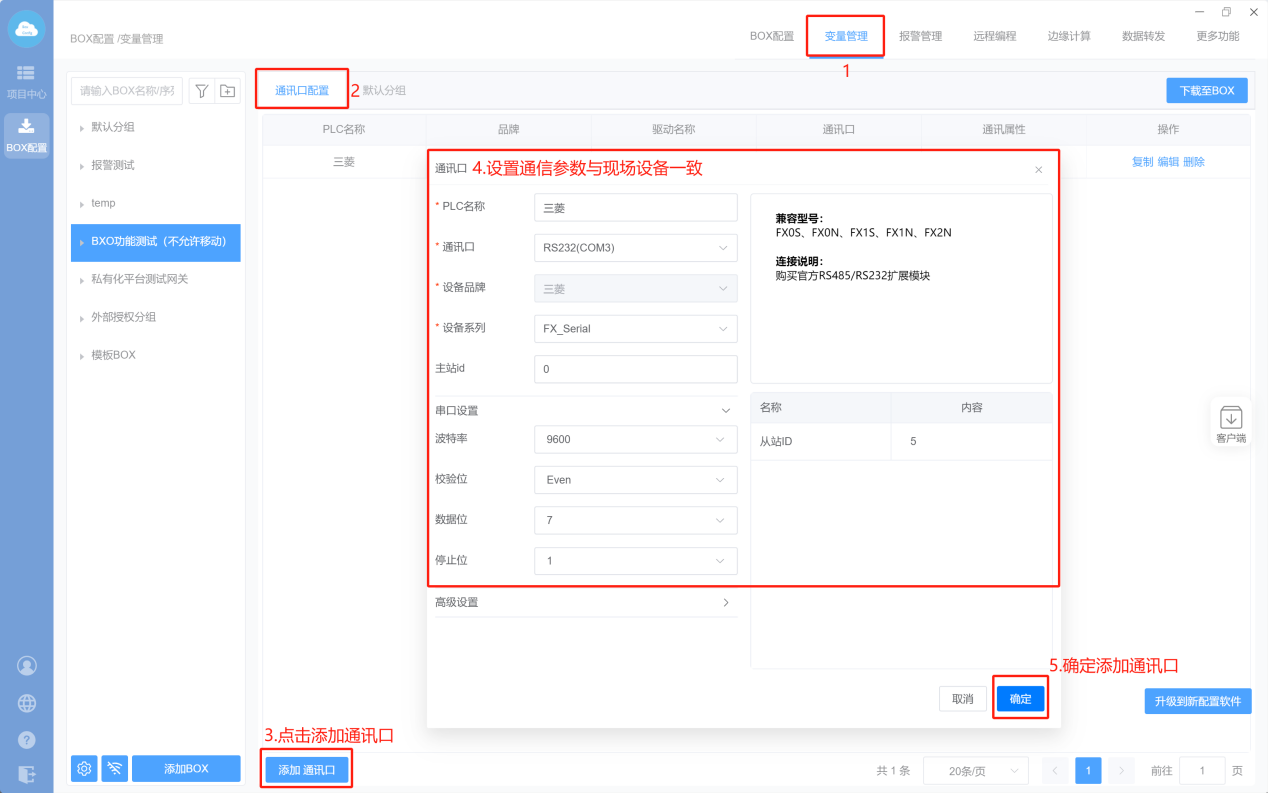

- Box配置（主站ID不需要填写，默认即可；波特率保持默认）
注意
设备属性中的“从站ID”即为plc的站号，跟plc通讯设置里设置成一致。
- 添加变量

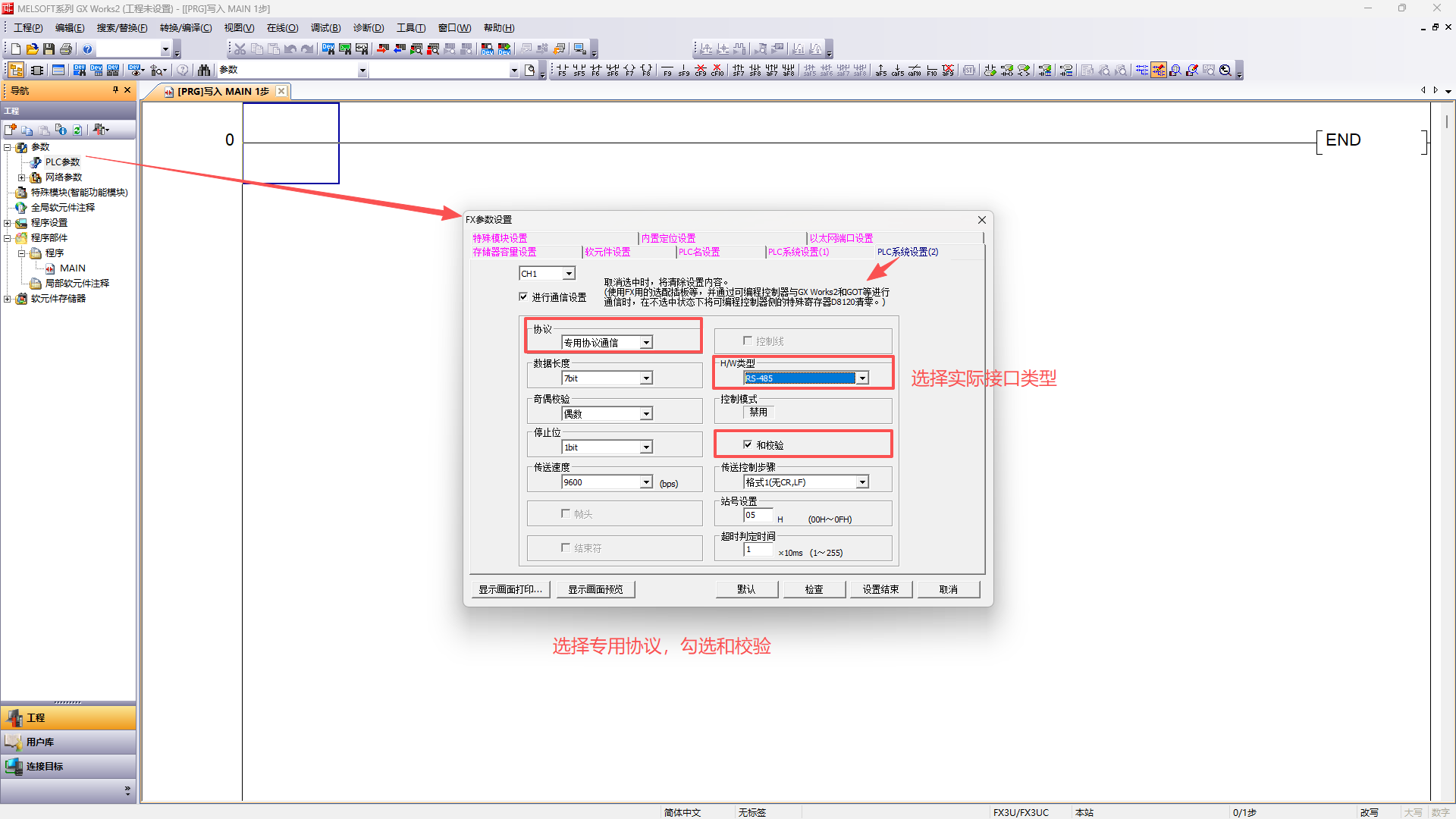

- PLC设置
配置完成之后，下载到PLC，然后断电重启plc生效。
# 1.2.5 Q/L系列编程口
通讯线缆：购买圆口转RS232的标准线缆
- Box配置（主站ID不需要填写，默认即可；波特率保持默认）
- 添加设备
- PLC设置
# 1.2.6 Q/L扩展模块串口
通讯线缆
| 485接线方式 | 101系列 | 201系列 | 301系列 | PLC端 |
|---|---|---|---|---|
| A+ | A+ | A+ | RDA+SDA | |
| B- | B- | B- | RDB+SDB | |
| GND | GND | GND | 5-GND | |
 |  | |  |

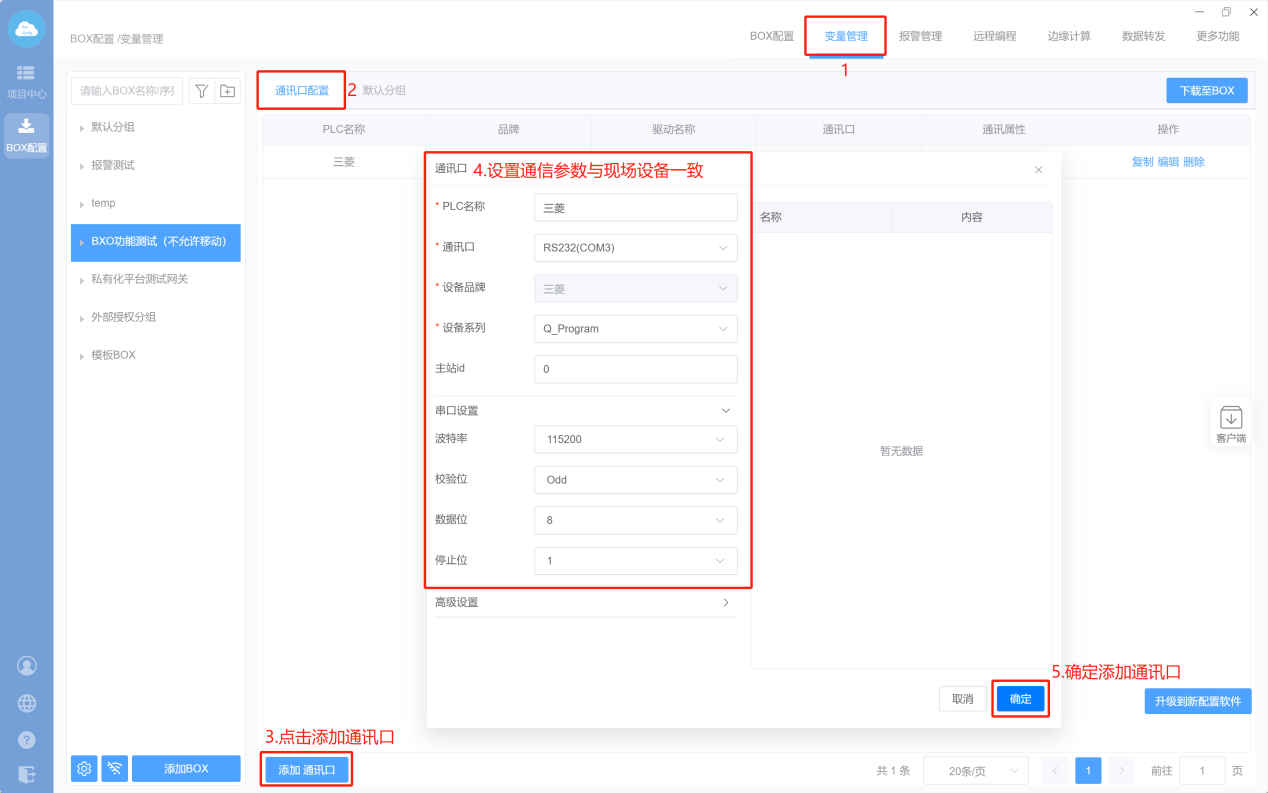

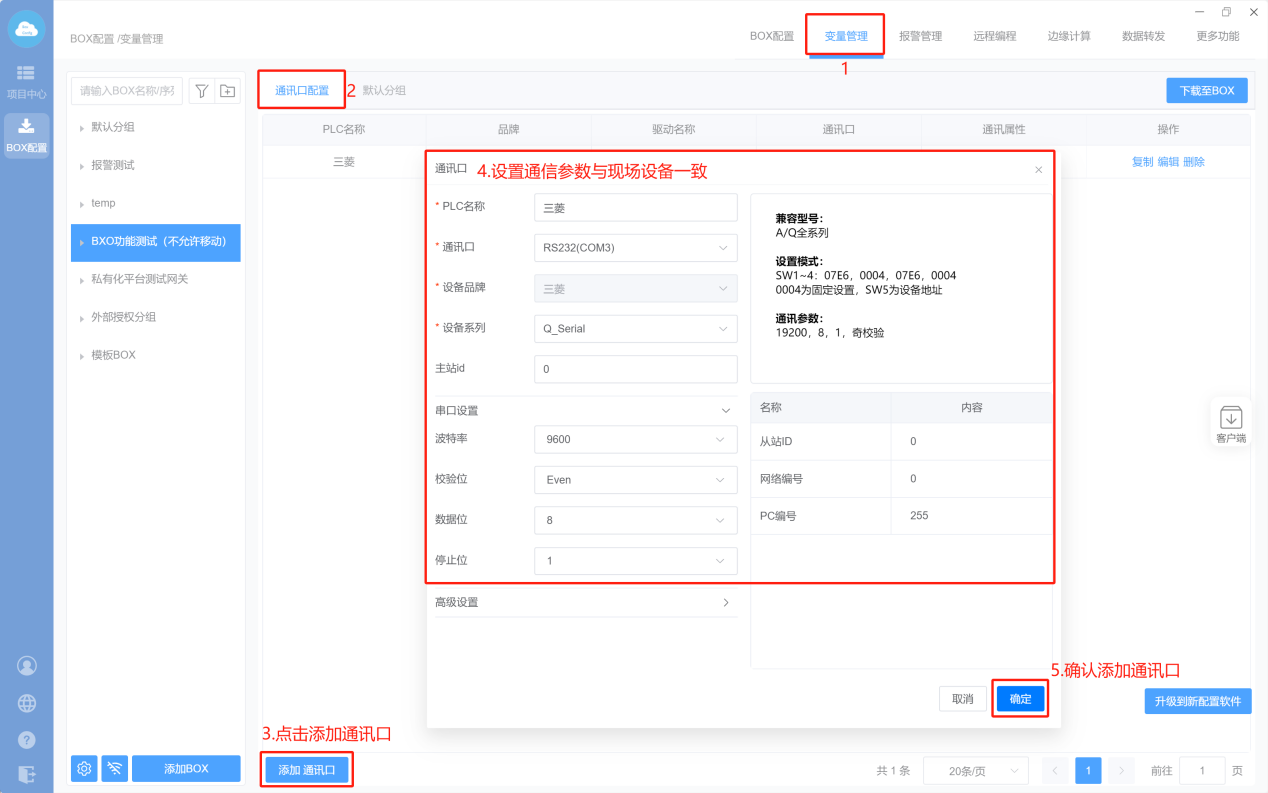

- Box配置（主站ID不需要填写，默认即可；波特率保持默认）
- 添加设备

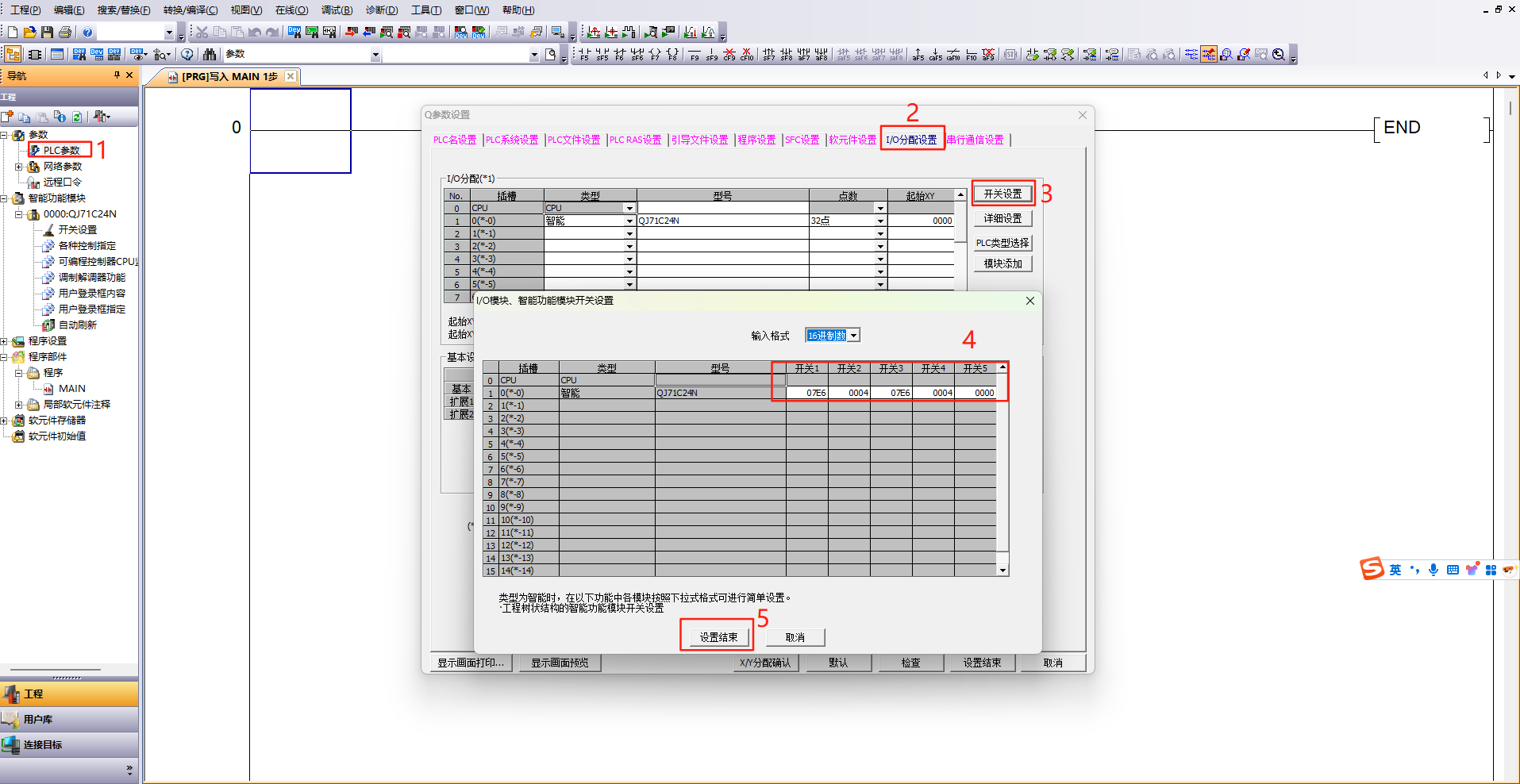

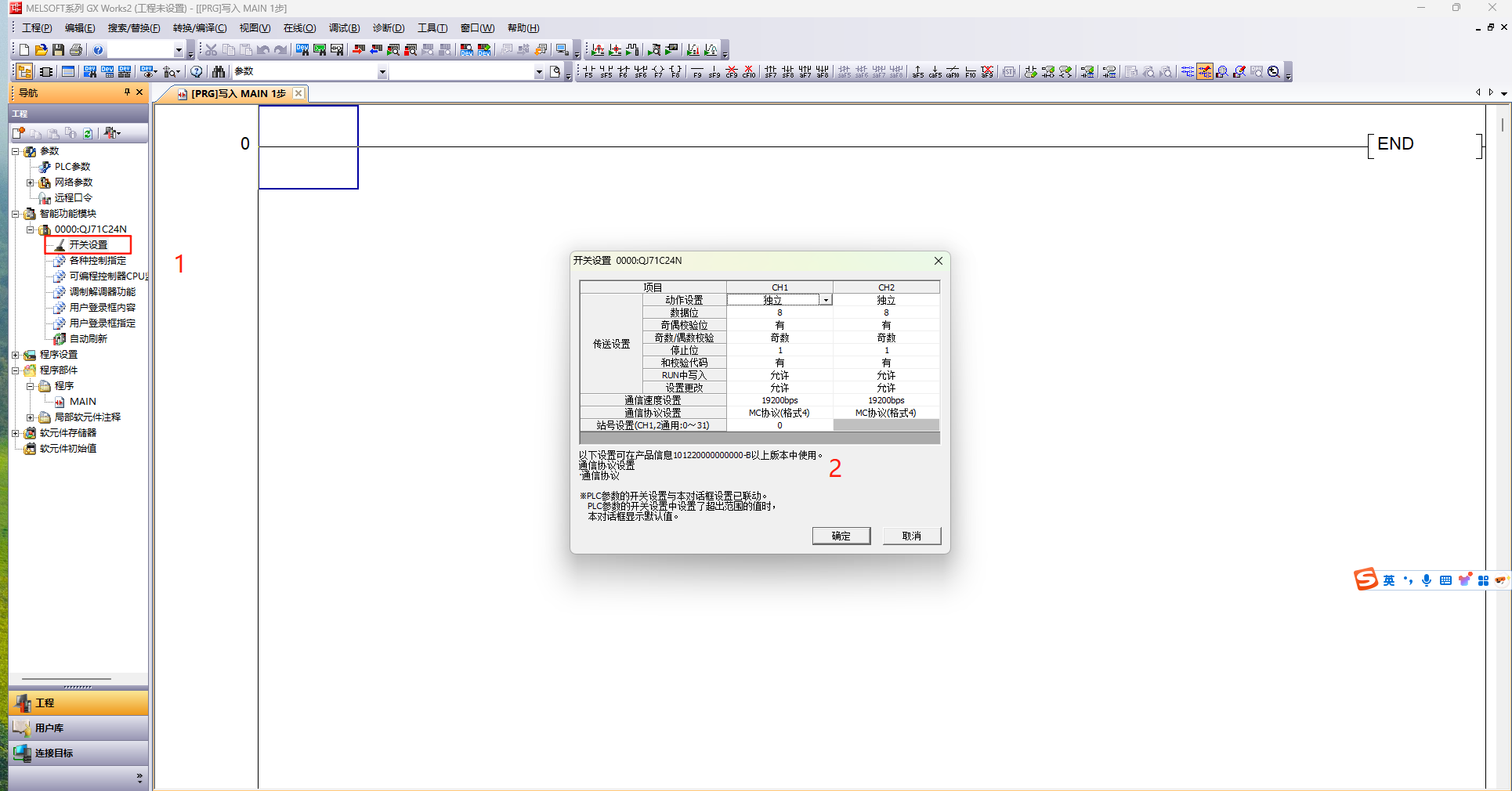

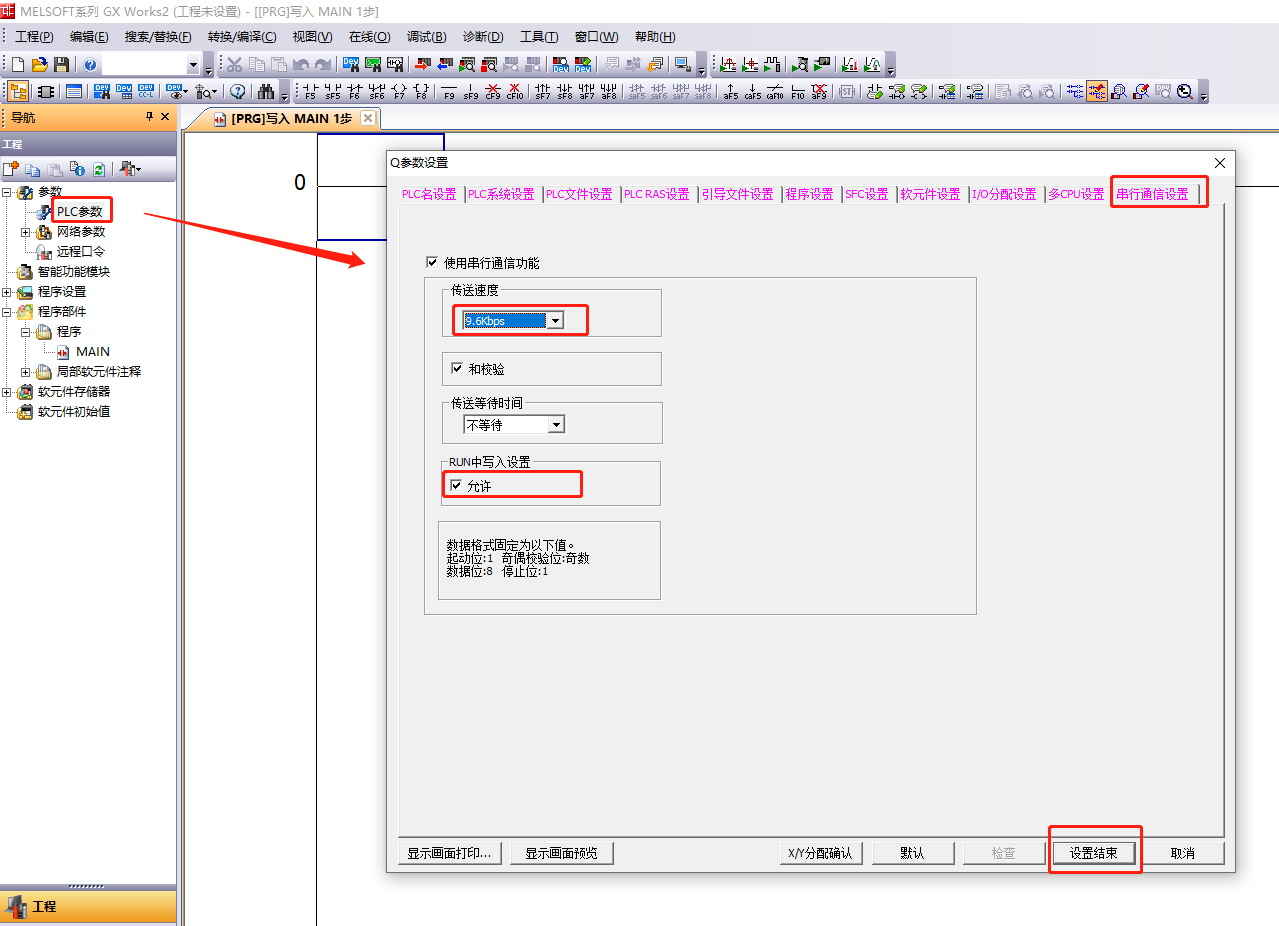

- PLC设置
设置PLC的串口参数为：M4C协议，9600 8 1 N。
# 1.2.7 Q_L系列内嵌网口
通讯线缆：普通网线
- Box设置（注意：修改box参数，与PLC保持在同一网段）

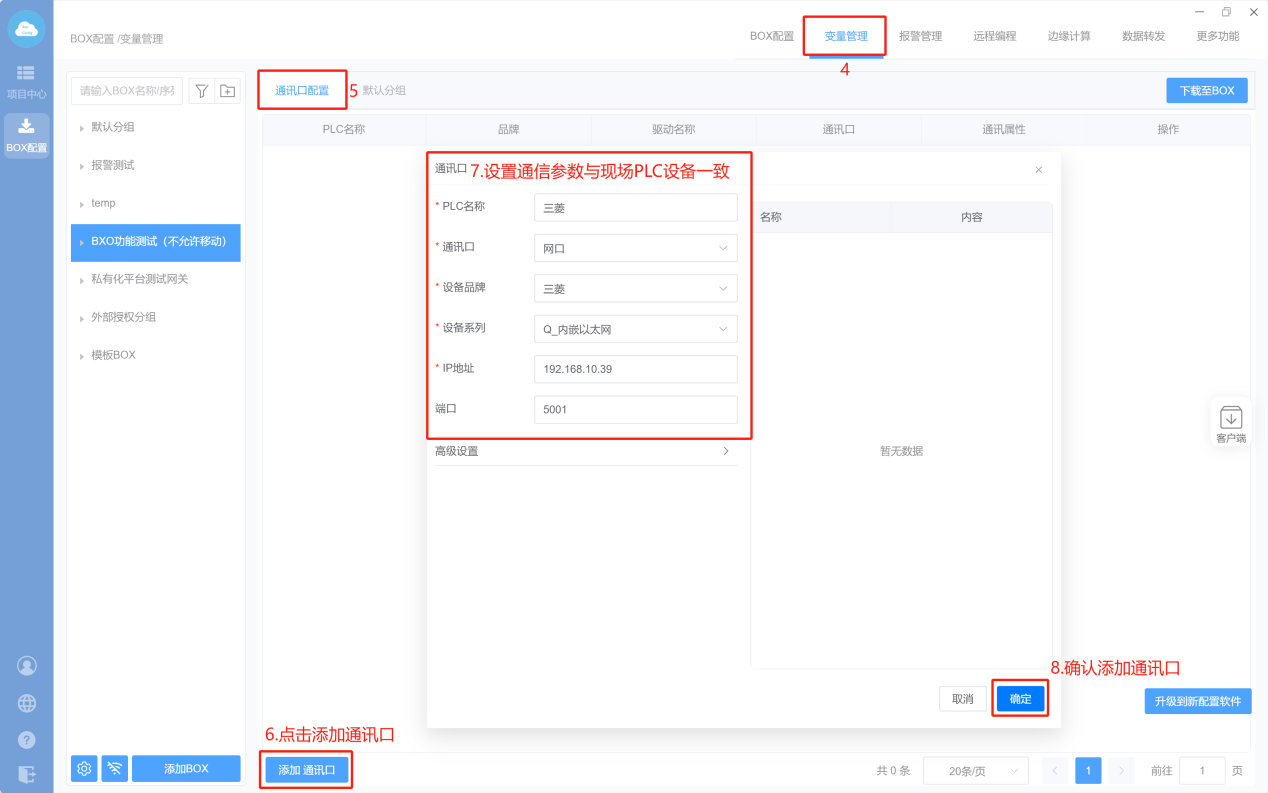

- 添加通讯口
- 添加变量

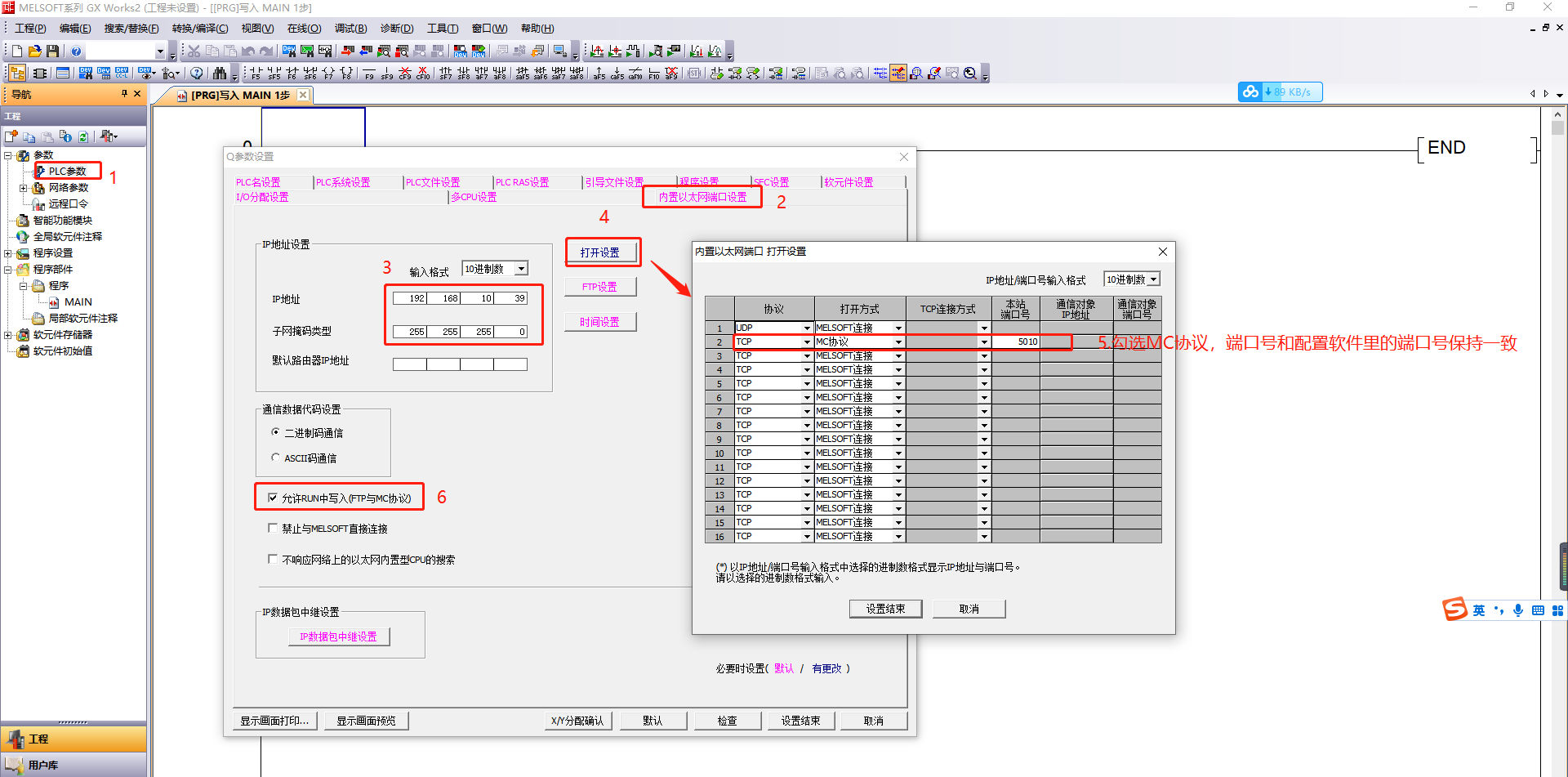

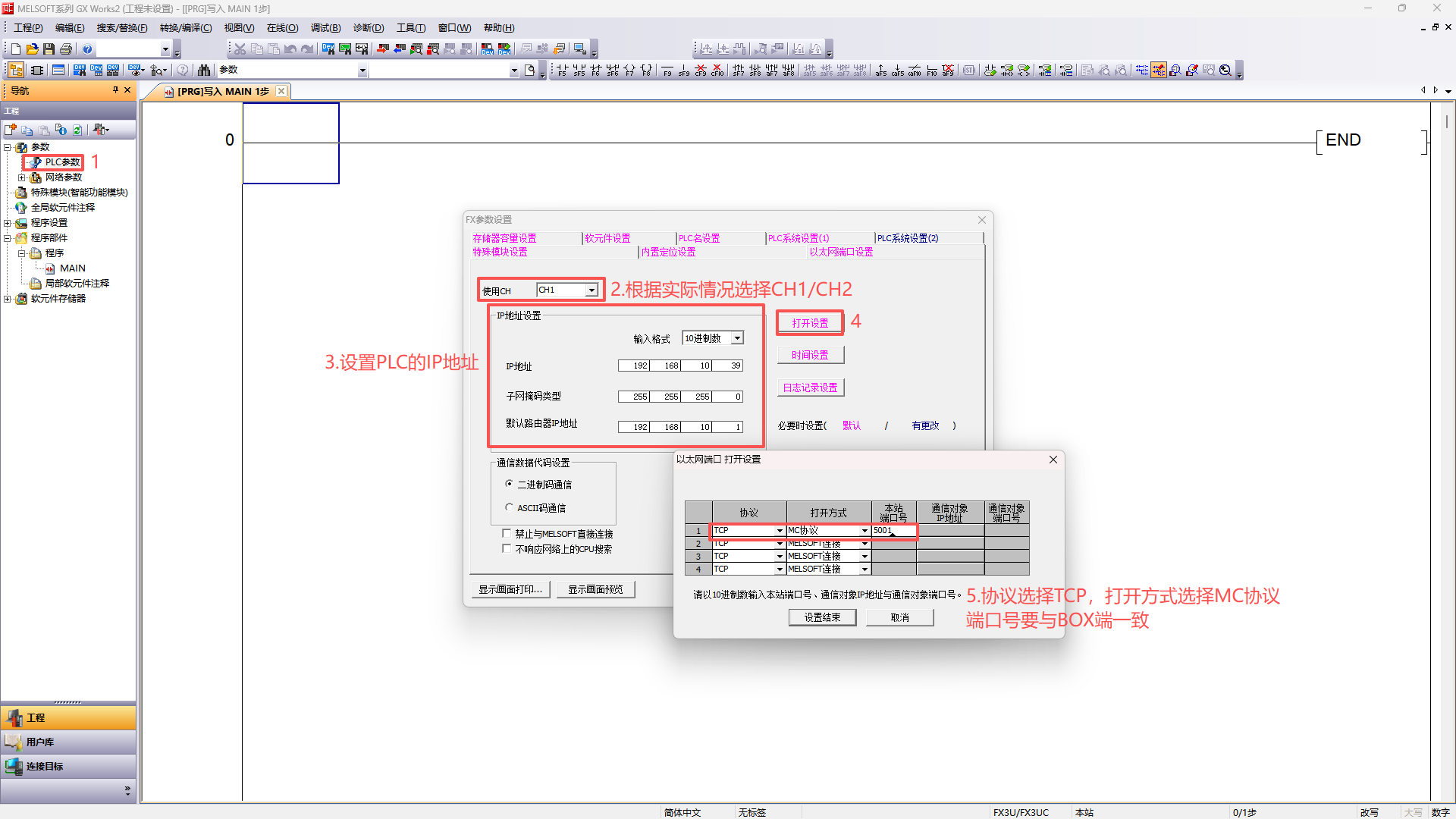

- PLC：
注意
1.设置完之后必须重启PLC，才会生效
2.设置MC协议，端口号与配置软件里保持一致；
3.勾选：允许RUN中写入
# 1.2.8 Q系列扩展模块网口
通讯线缆：普通网线
1.Box设置（注意：修改box参数，与PLC保持在同一网段）
注意
BOX的IP地址和PLC的IP地址保持在同一个网段

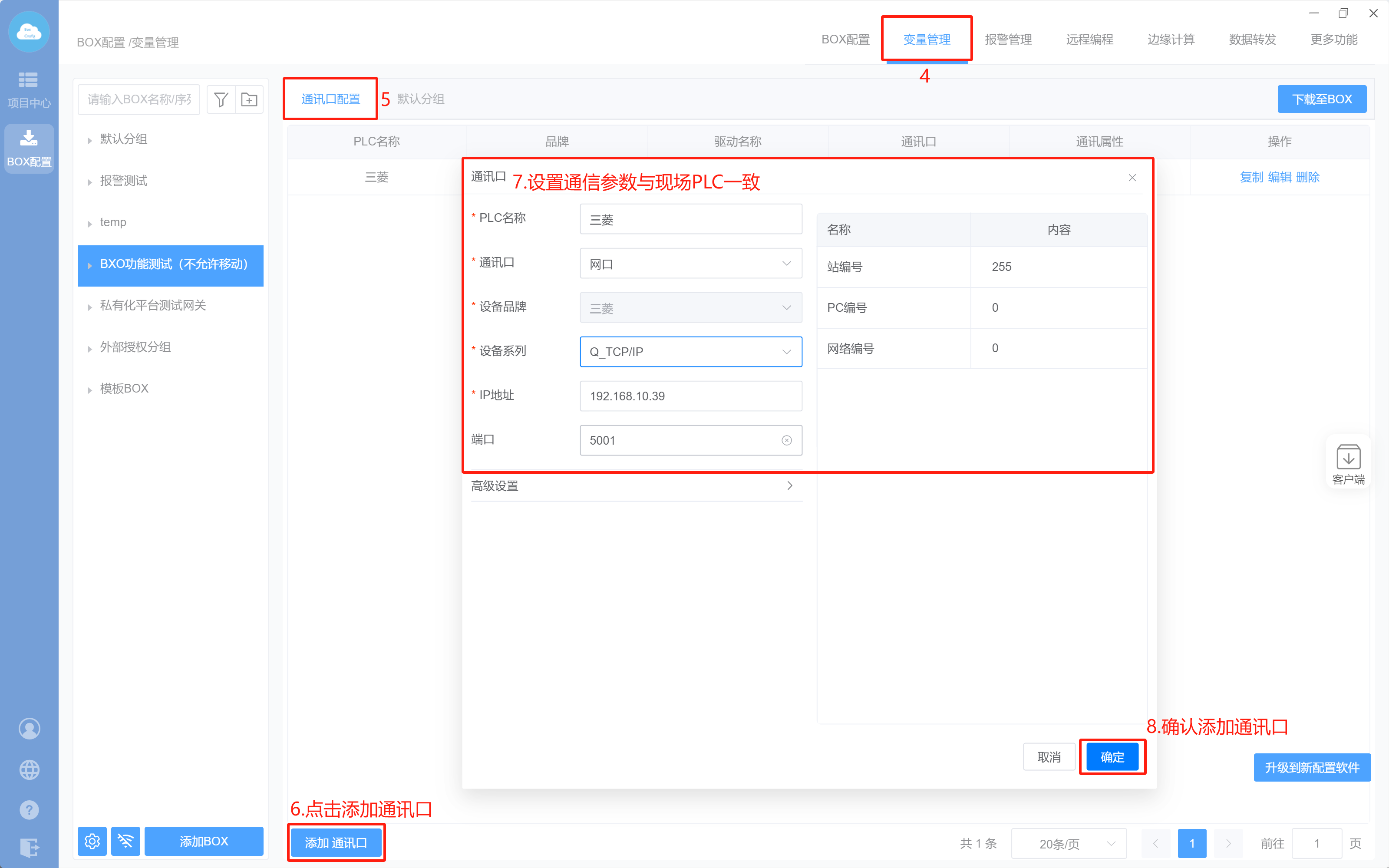

2.添加通讯口
注意
添加驱动的时，IP地址填写PLC的地址，端口号和PLC设置的保持一致。
3.添加变量

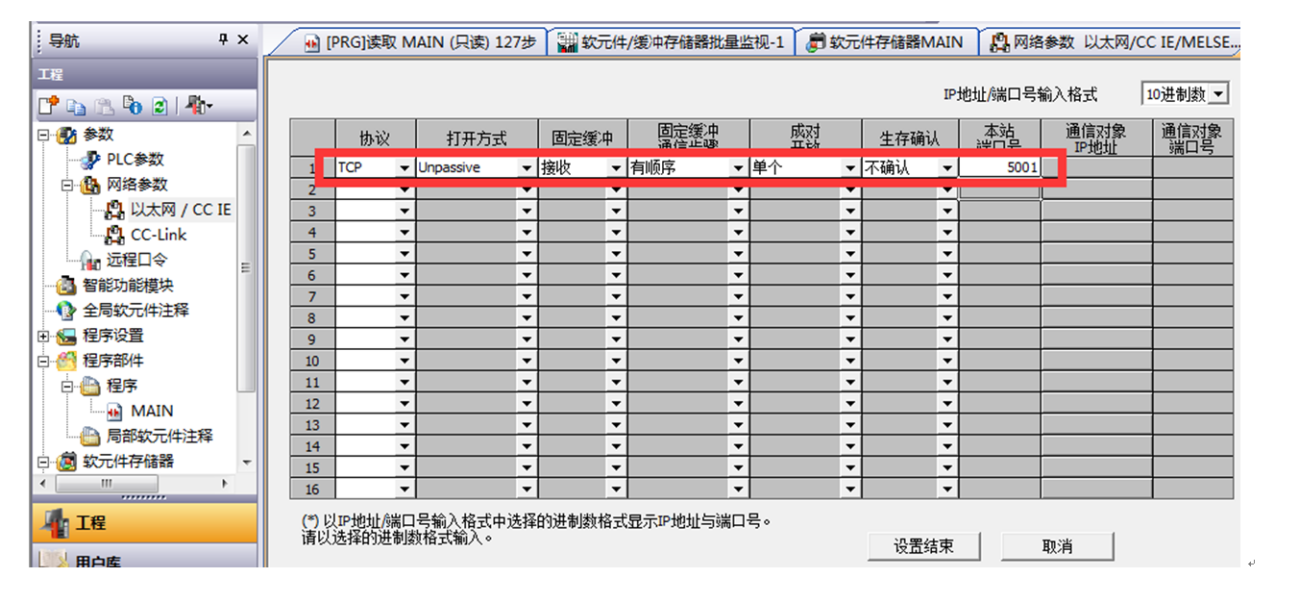

4.PLC：
注意
1.设置完之后必须重启PLC，才会生效
2.如果BOX和触摸屏同时加入网络之后，出现不能使用编程软件下载的情况，则按照如下步骤设置：
# 1.2.9 FX5U网口
通讯线缆：普通网线
- Box设置（注意：修改box参数，与PLC保持在同一网段）
- 添加通讯口
注意
1.BOX的IP地址和PLC的IP地址保持在同一个网段
2.添加驱动的时，IP地址填写PLC的地址，端口号和PLC设置的保持一致。
- 添加变量

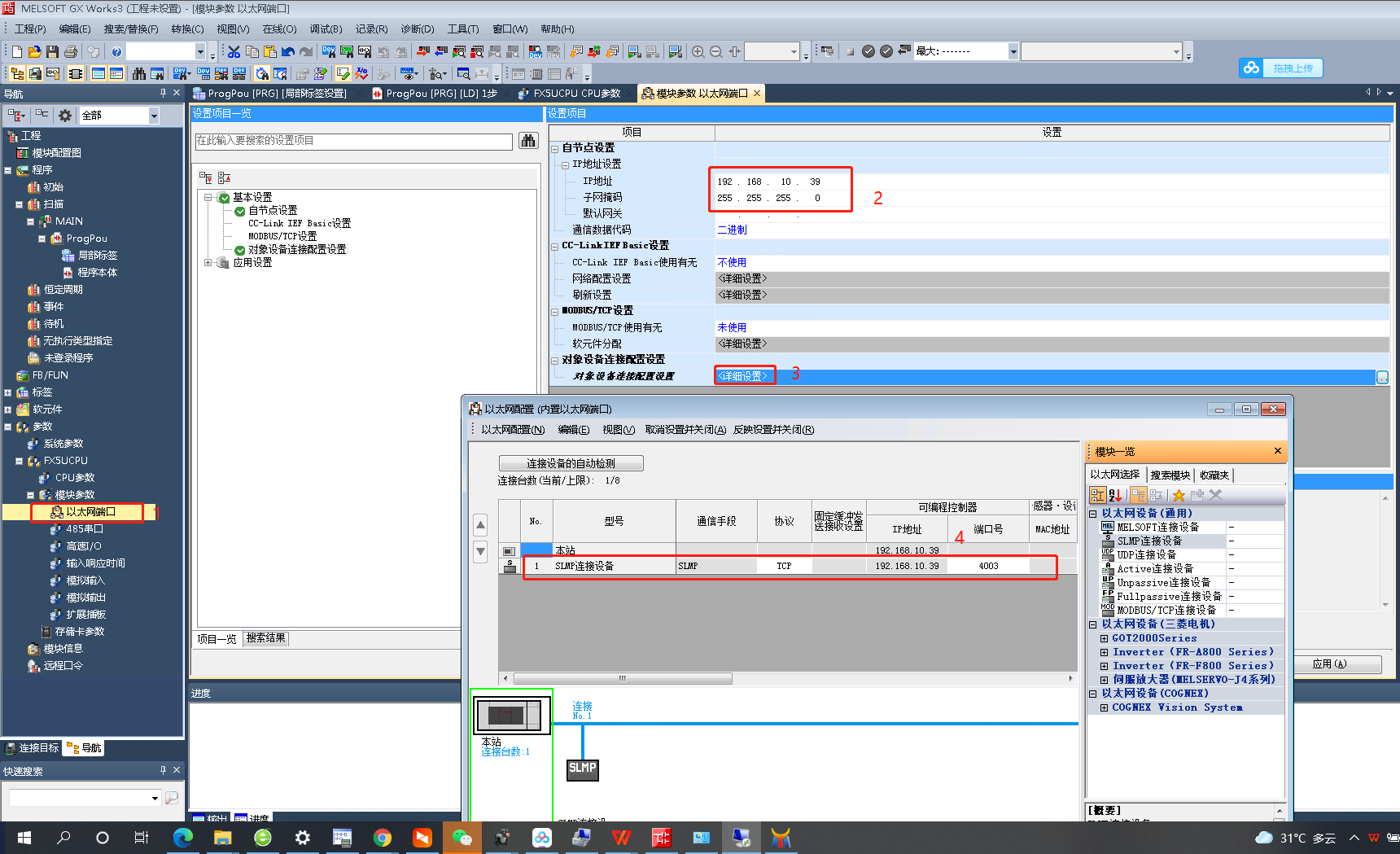

- PLC设置
注意
1.设置完之后必须重启PLC，才会生效

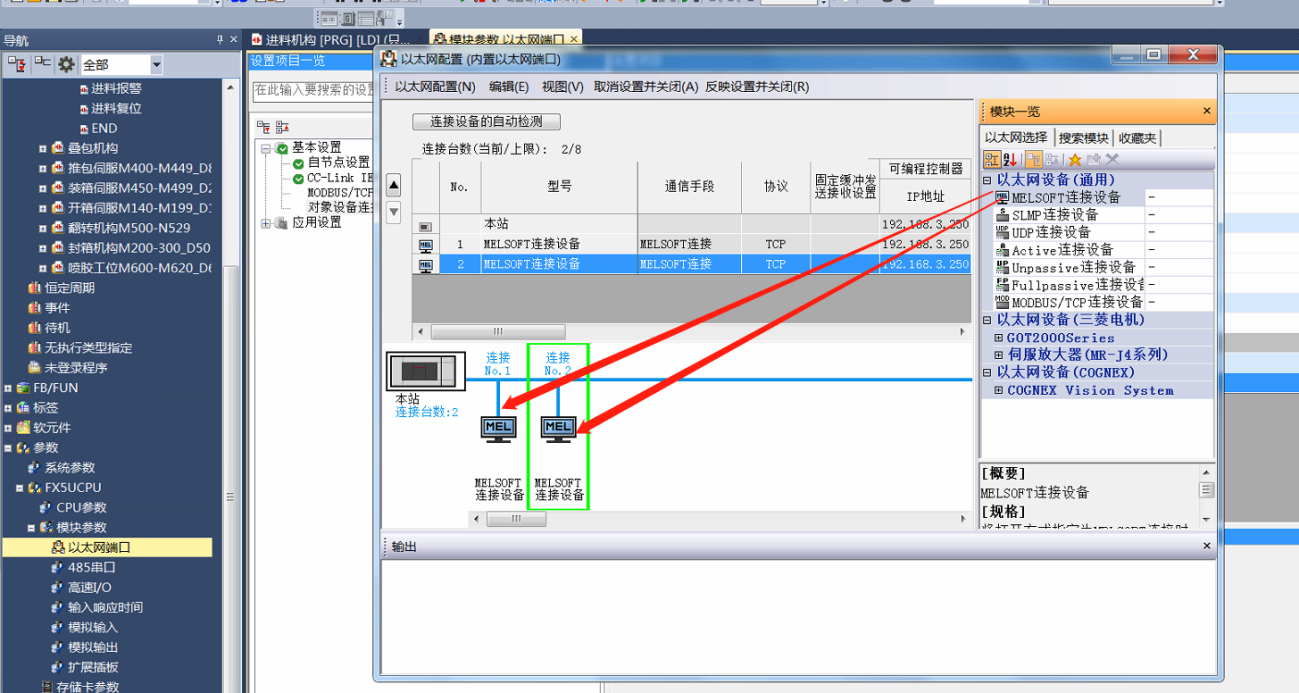

2.如果BOX和触摸屏同时加入网络之后，出现不能使用编程软件下载的情况，则按照如下步骤设置：
# 1.2.10 FX3U-ENET-ADP网口通讯
通讯线缆：普通网线
- Box设置（注意：修改box参数，与PLC保持在同一网段）
- 添加设备
注意
1.BOX的IP地址和PLC的IP地址保持在同一个网段
2.添加驱动的时，IP地址填写PLC的地址，端口号和PLC设置的保持一致。
- 添加变量
- PLC：
注意
1.设置完之后必须重启PLC，才会生效
