配置软件使用说明(新)
BoxGate与PLC通讯说明
2024-02-02
目录
汇辰
#
1.10.1 H7-200/H7-Smart串口
通讯线缆
使用H7-200协议通讯的485接线方式
101系列
201系列
301系列
H7-200/H2-Smart
A+
A+
A+
3-D+
B-
B-
B-
8-D-
GND
GND
GND
5-GND

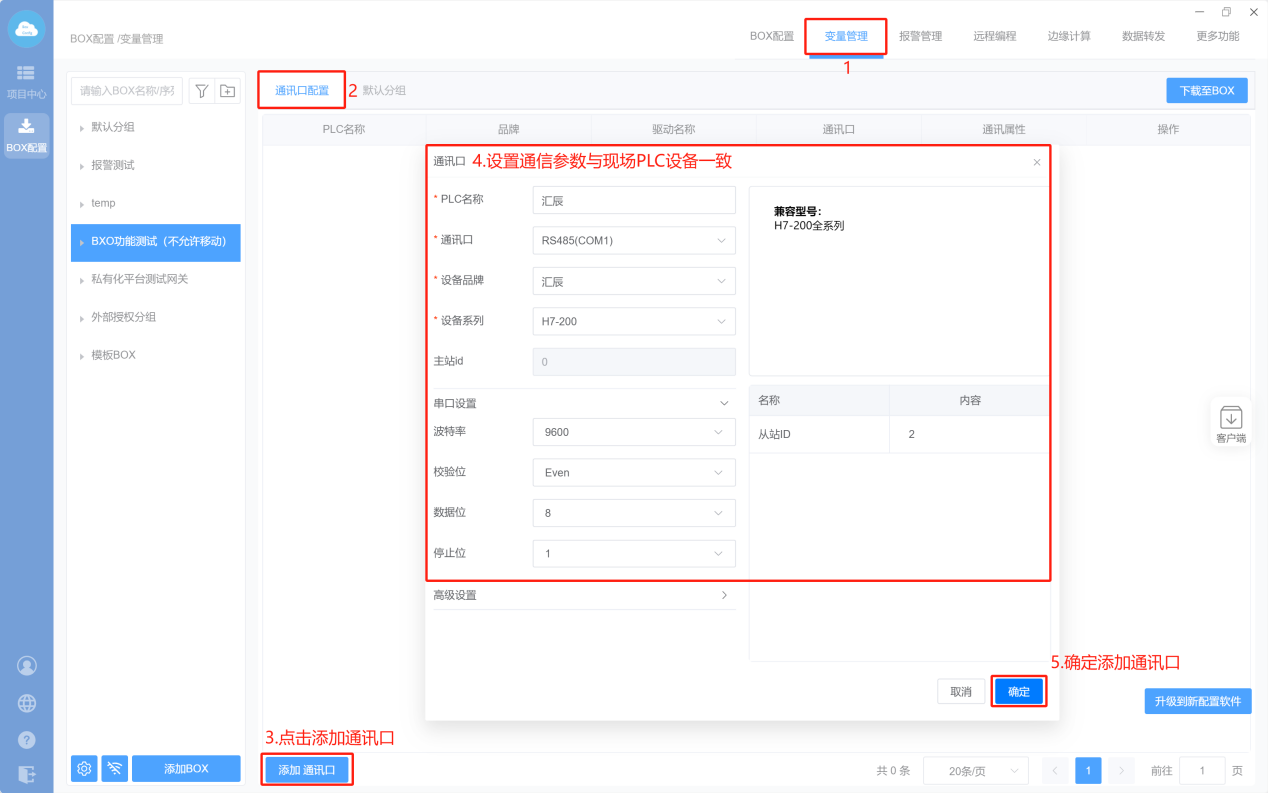

设置串口参数(box和PLC设置保持一致)

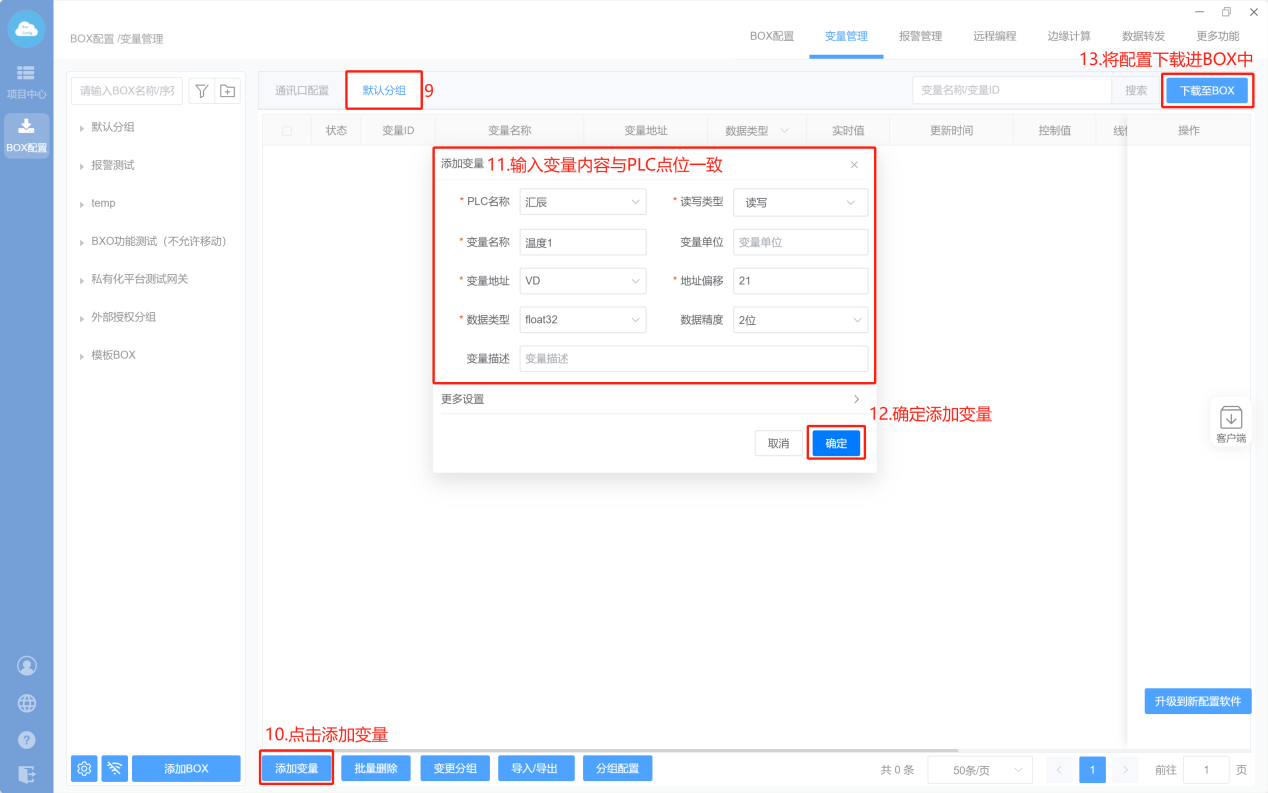

添加变量

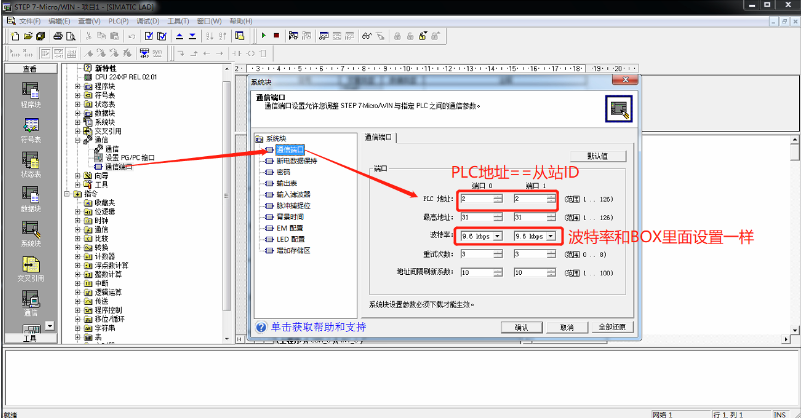

PLC设置 (a). H7-200的PLC设置
(b). H7-Smart的PLC设置
#
1.10.2 H7-Smart网口
通讯线缆
:普通网线
Box设置(注意:修改box参数,与PLC保持在同一网段)

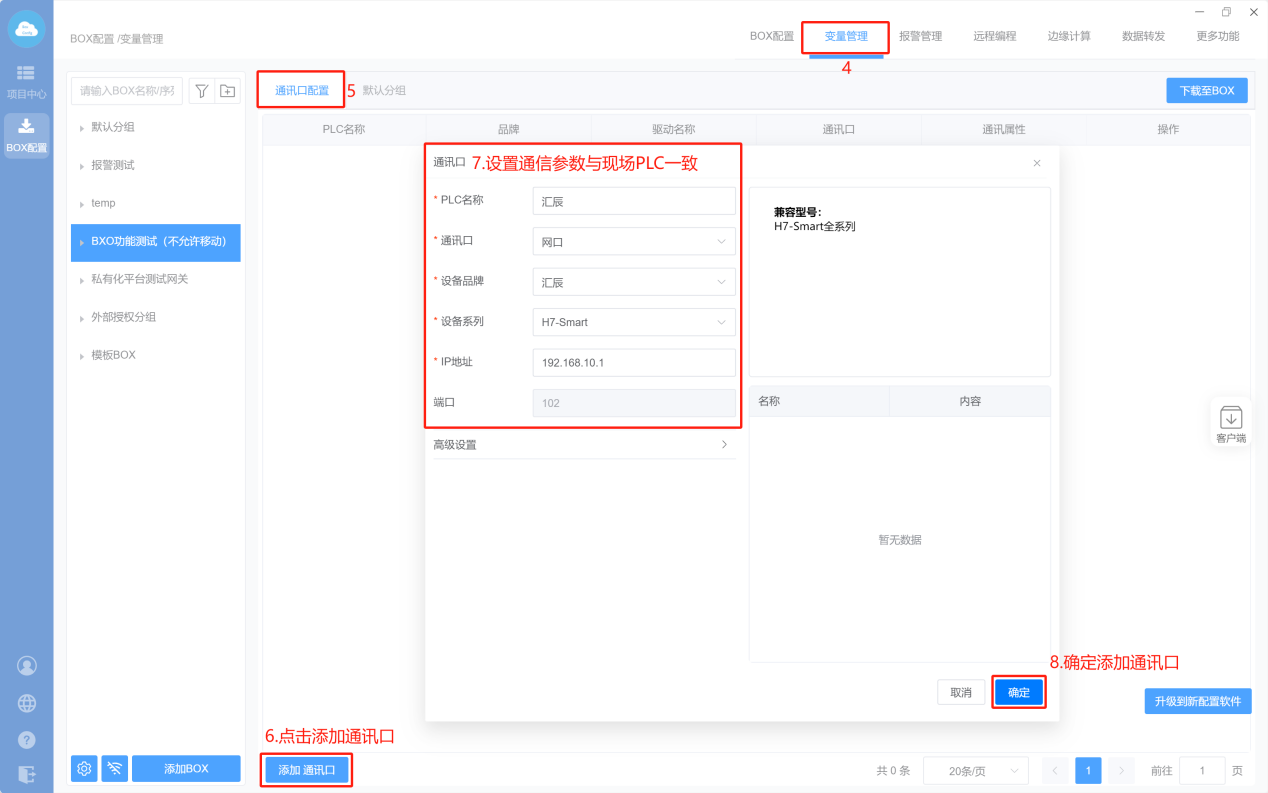

添加通讯口
添加变量
PLC设置
