CP/CH/CL/CM/CJ串口

通讯线缆

Omron 通讯扩展口默认是 RS422 设置，使用RS485 时需要更改拨码开关：2356

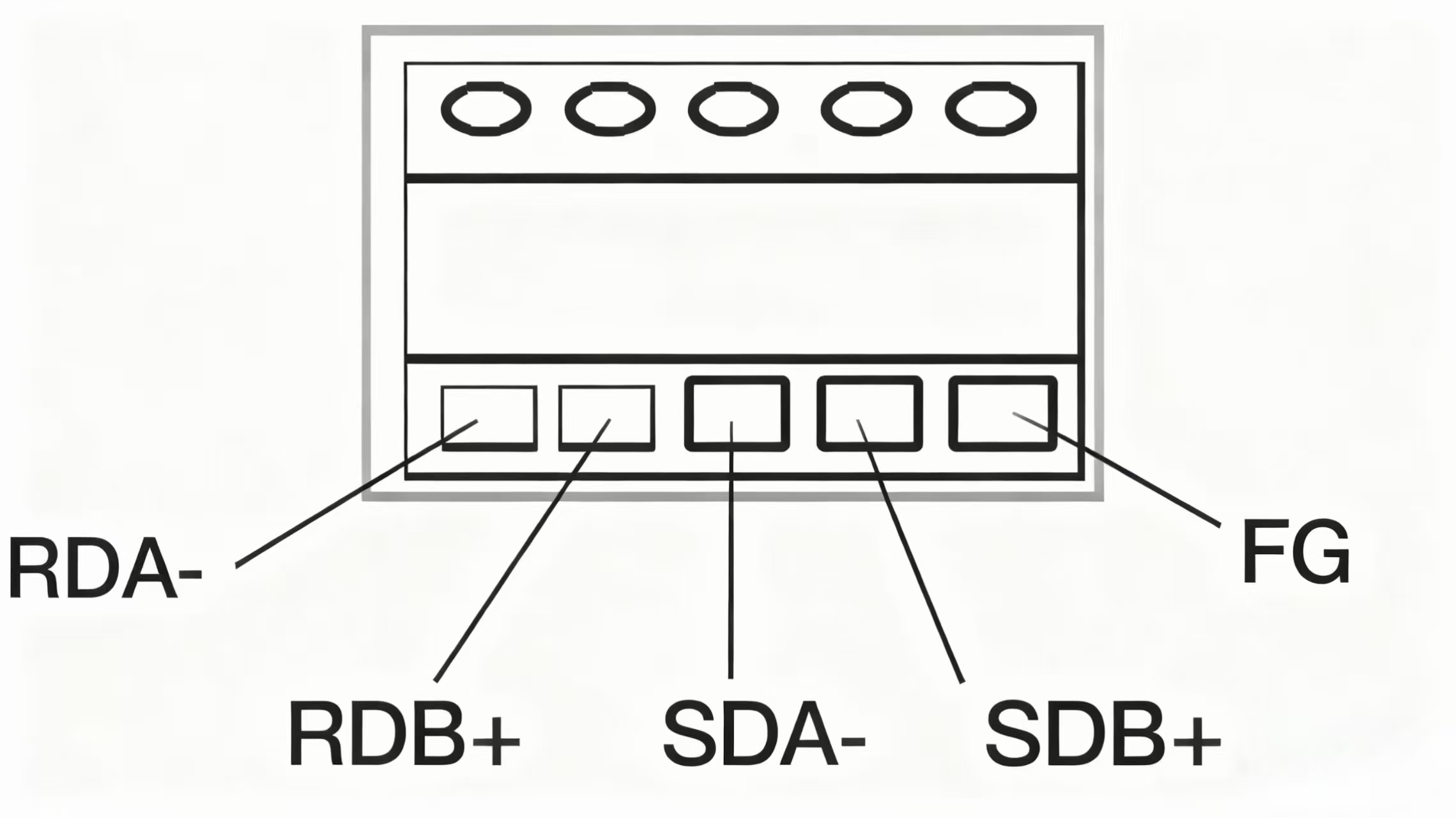

485接线方式
mini系列	201系列	301系列	401系列	PLC端
A+	A+	A+	A+	RDB+
B-	B-	B-	B-	RDA-
GND	GND	GND	GND	FG

232接线方式
201系列	301系列	401系列	PLC端
RXD	RXD	RXD	2 SD
TXD	TXD	TXD	3 RD
GND	GND	GND	9 GND
			Circuit	4 RS
				5 CS

说明： Circuit表示两根线短接。

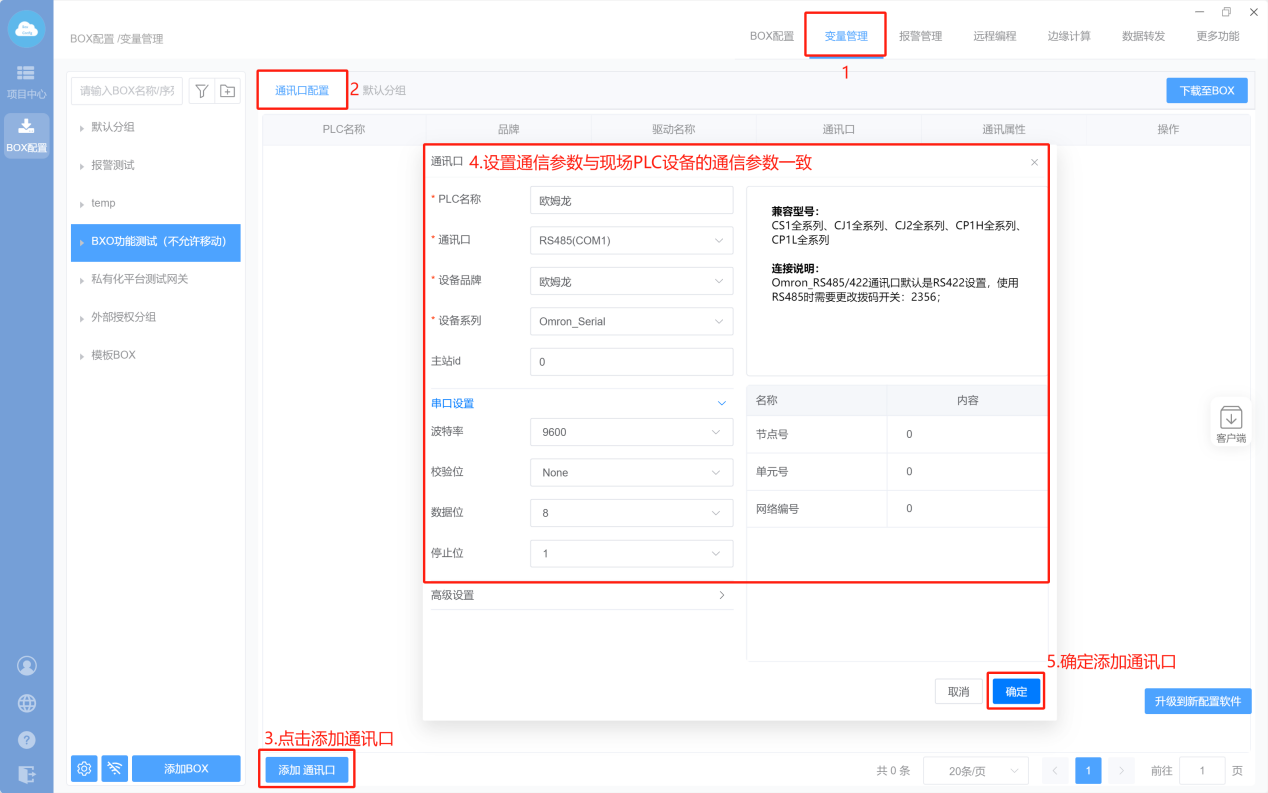

1. Box配置（主站ID不需要填写，默认即可；）

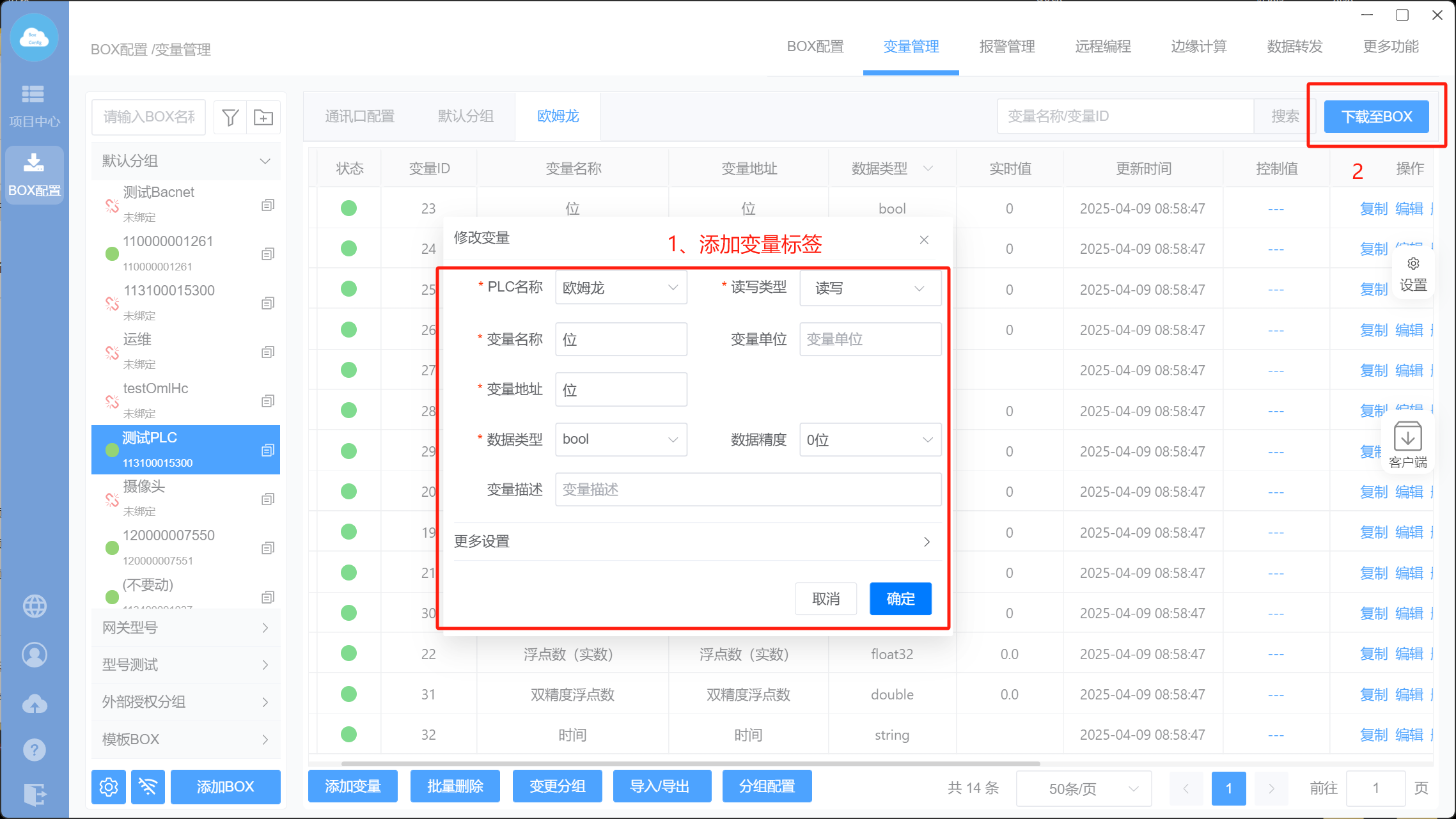

2. 添加变量

3. PLC：

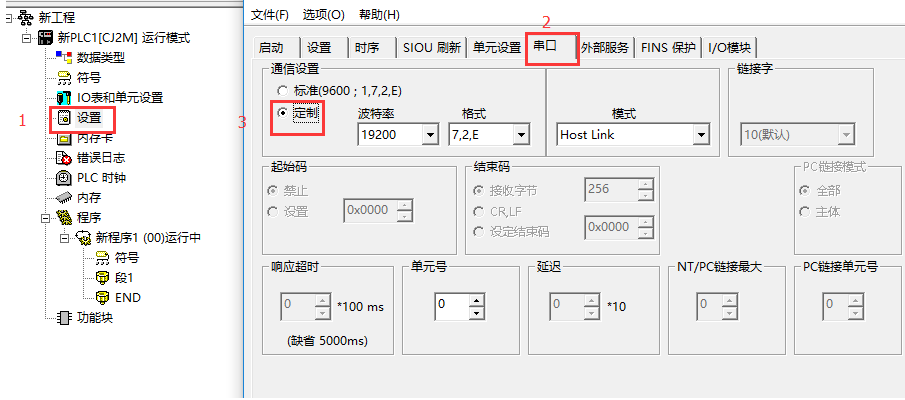

PLC自带的HostLink口或RS232扩展板一般可以通过编程软件CX-Programmer设置串口的通讯参数及通讯方式，此时一定要将通信模式设置为“Host Link”模式。

通讯参数可根据要求进行设定，建议格式设置为“19200、7、2、E”，RS232方式通讯时，单元号（即PLC地址）建议设为默认值0。如下图：

CP/CH/CL/CM/CJ网口

通讯线缆：普通网线

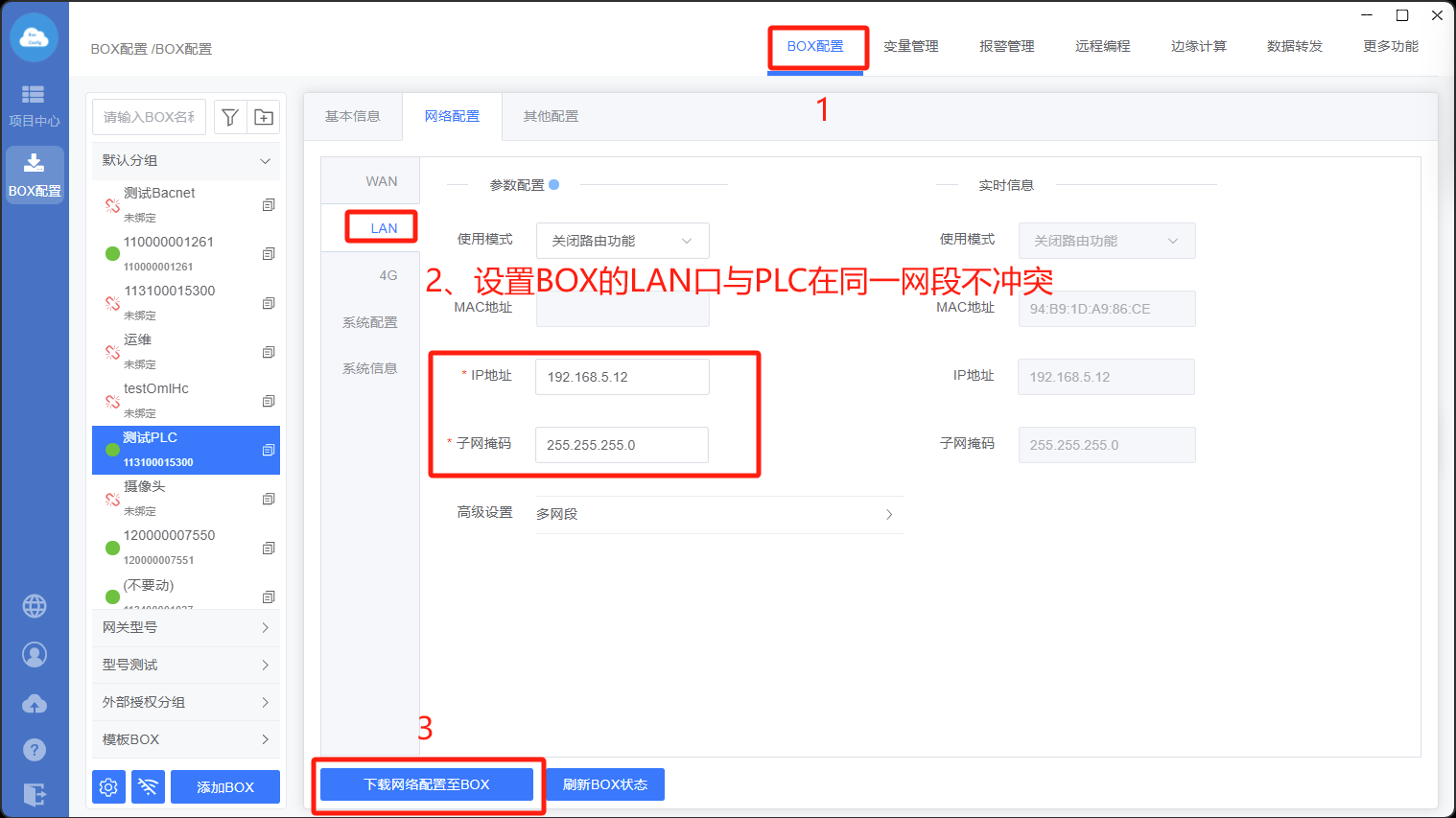

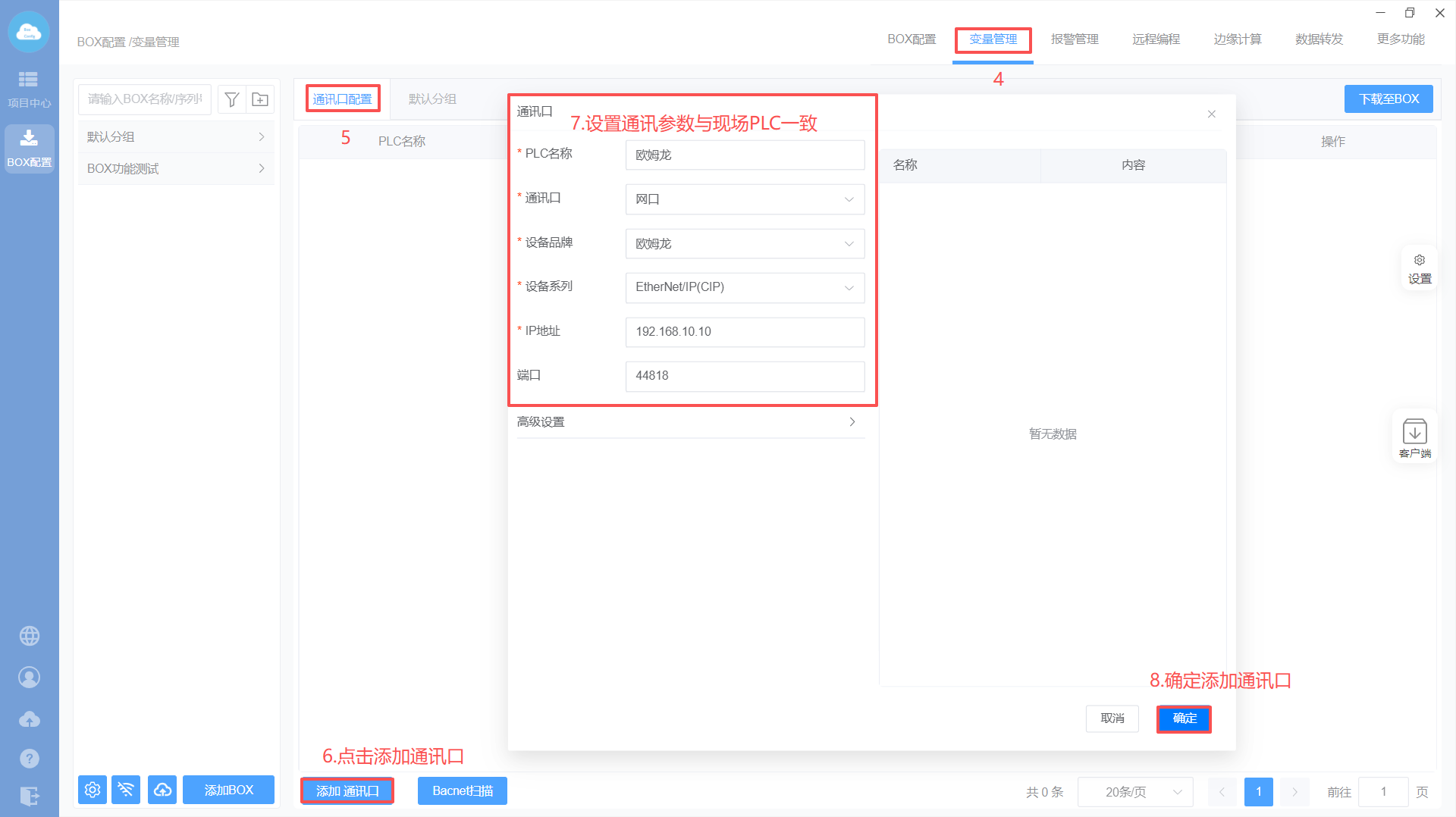

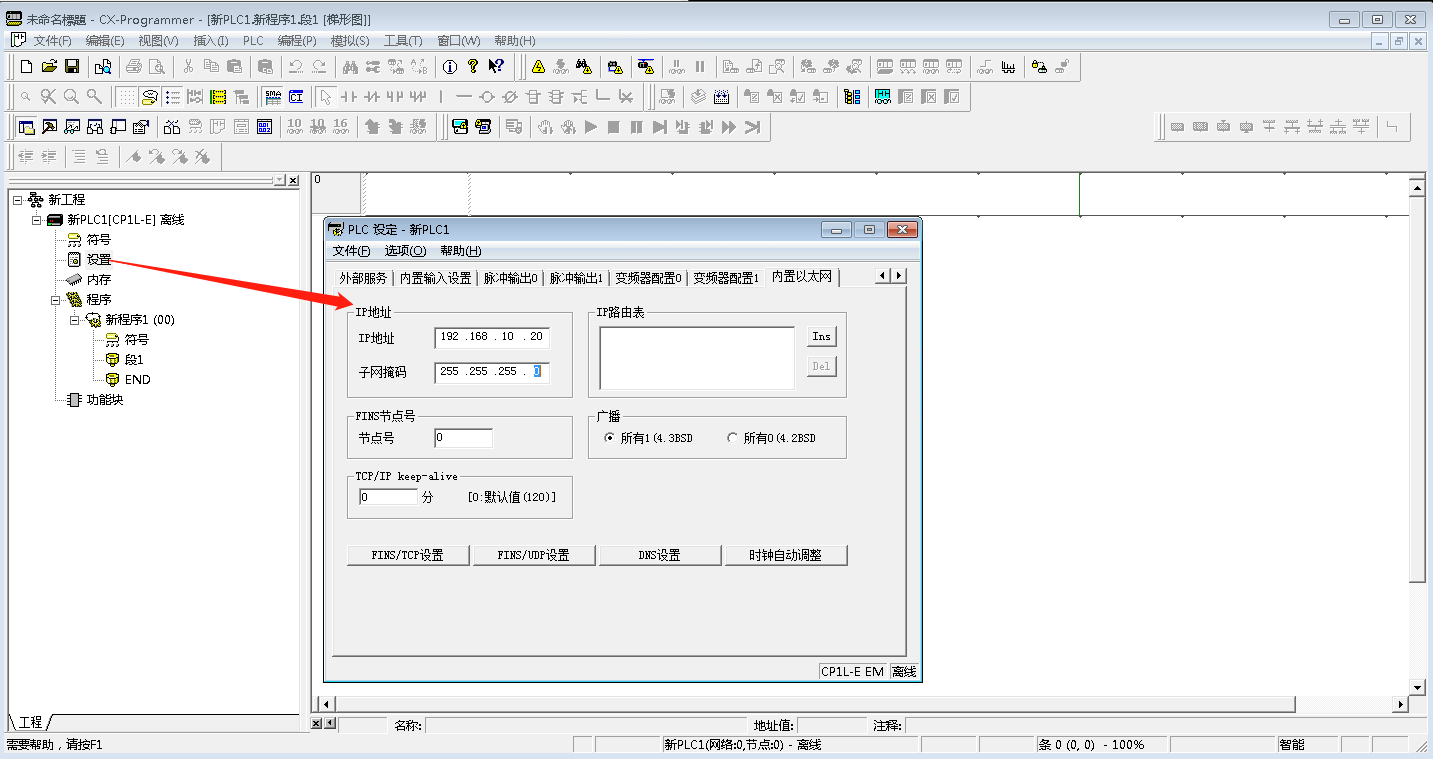

1. Box设置（注意：修改box IP，与PLC保持在同一网段且不冲突）

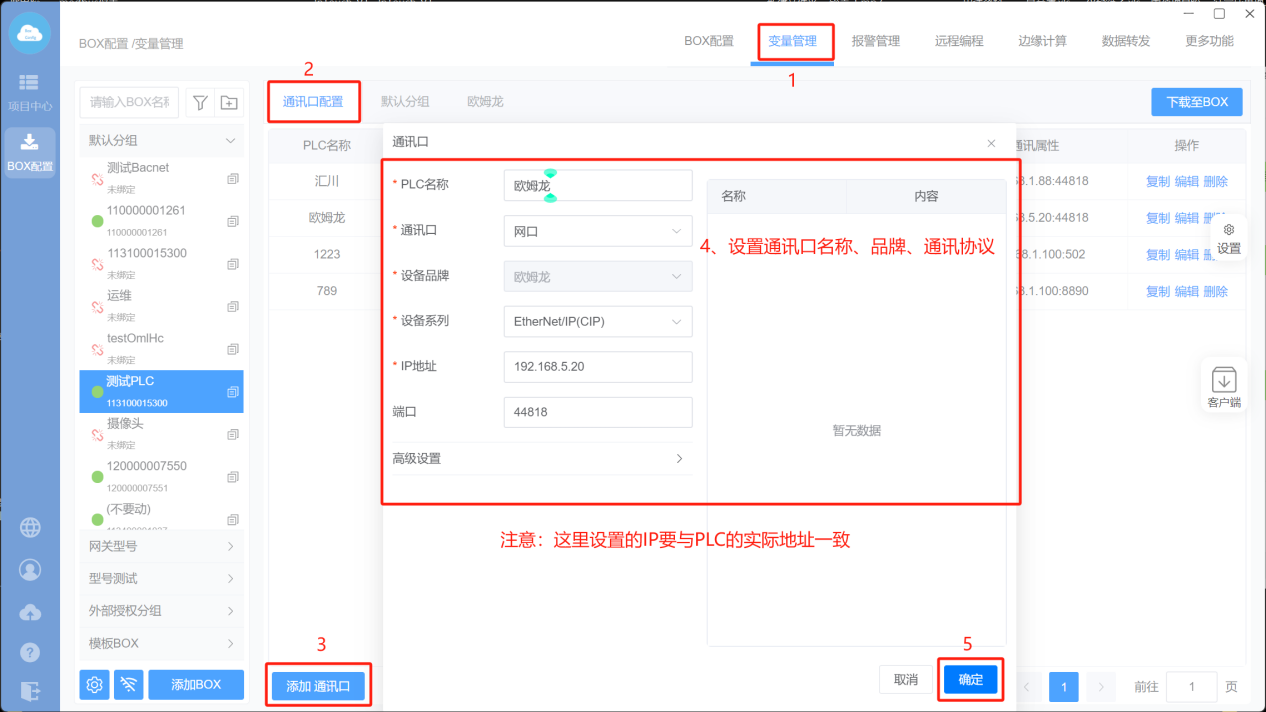

2. 添加通讯口

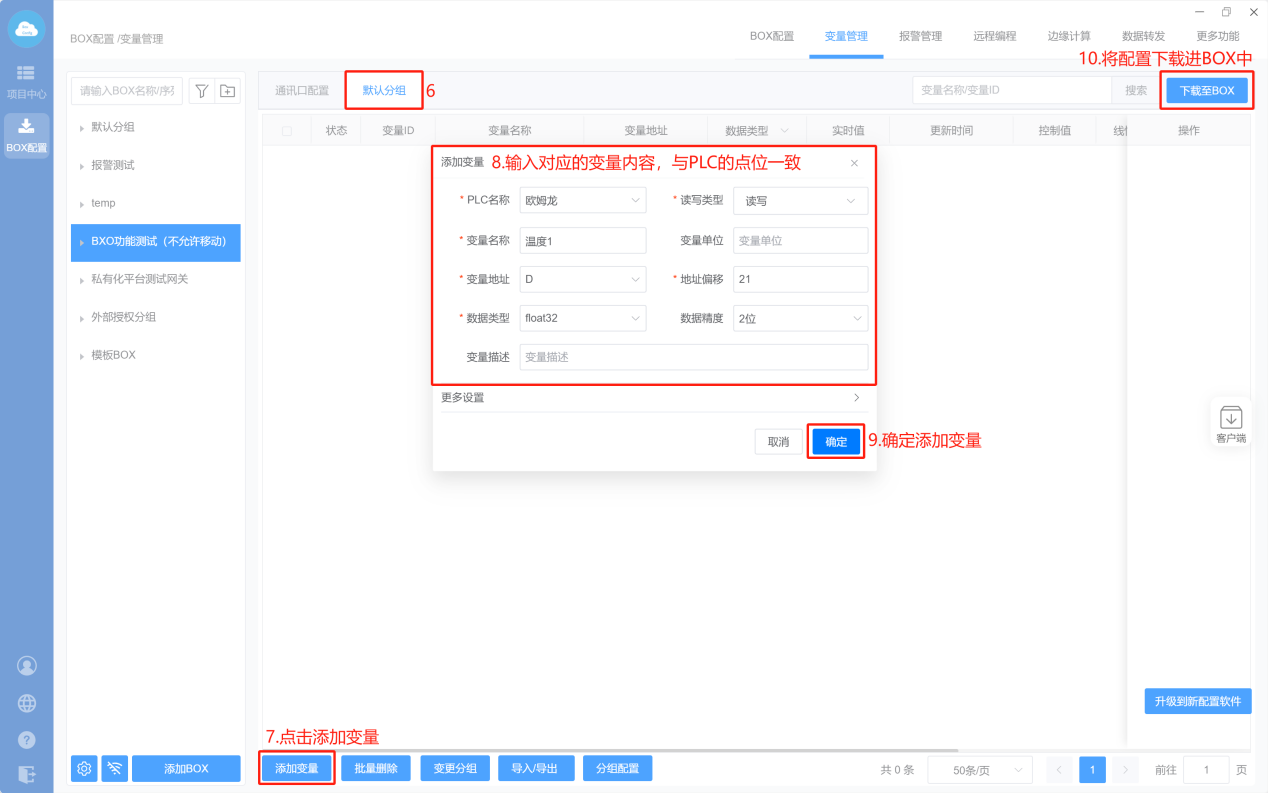

3. 添加变量

4. PLC：

NJ/NX网口

通讯线缆：普通网线

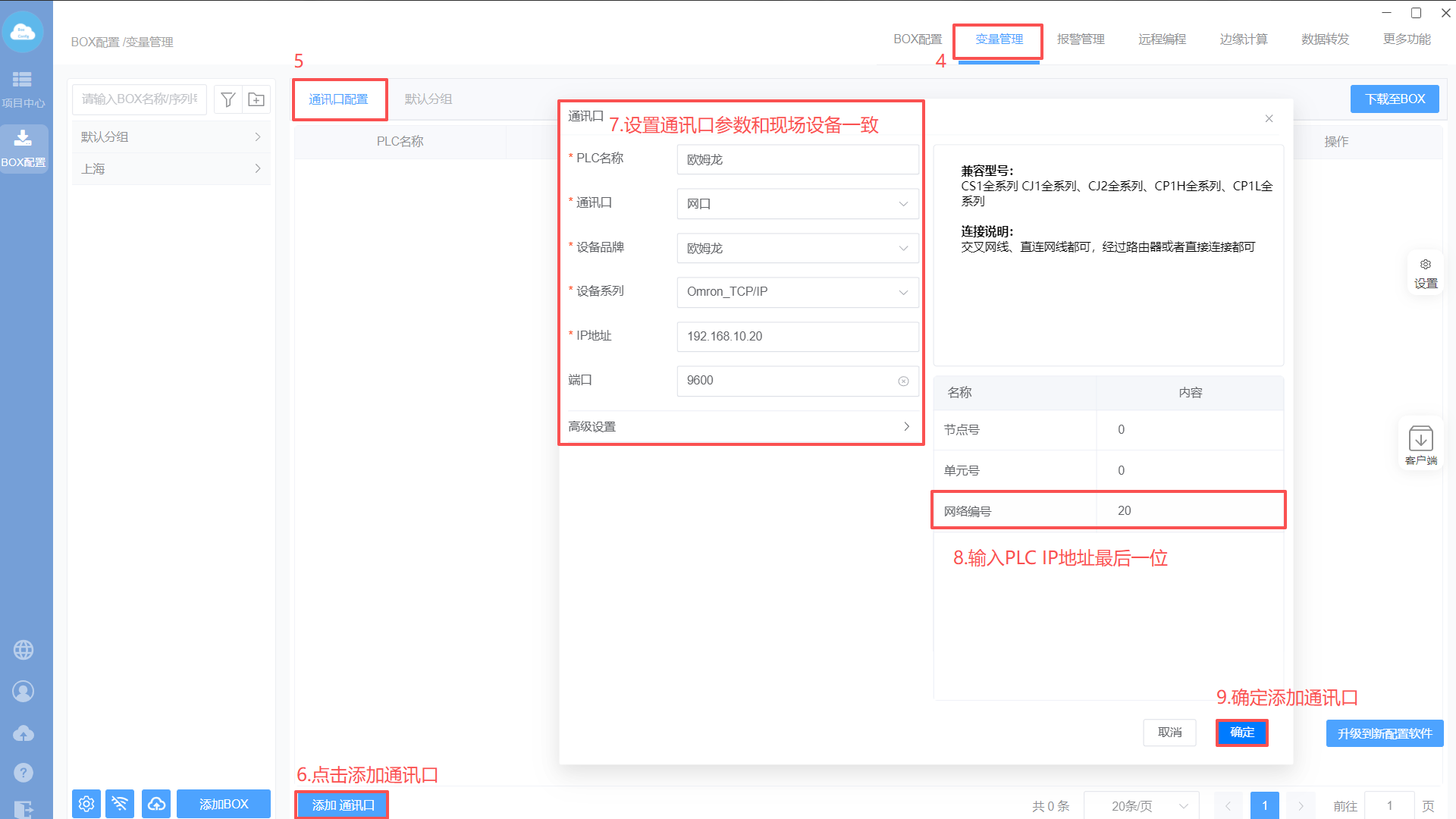

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

2. 添加通讯口

3. 添加变量

4. PLC设置

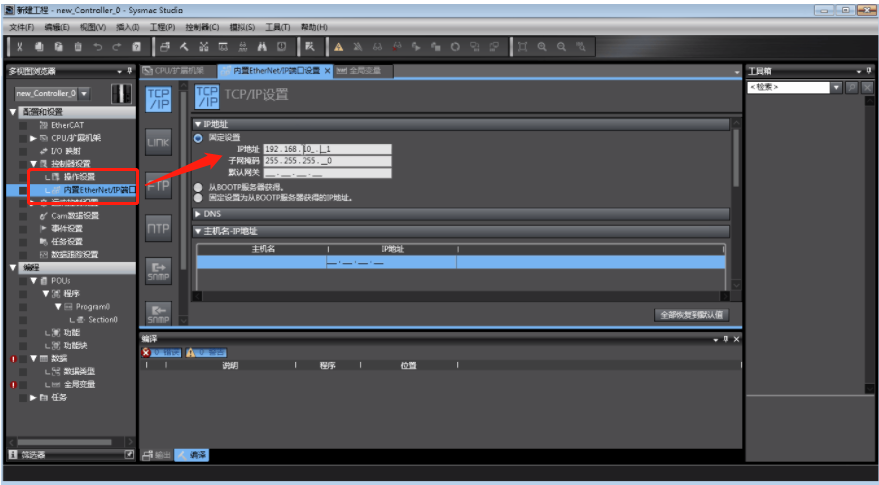

a.设置IP

欧姆龙网口（CIP）通讯

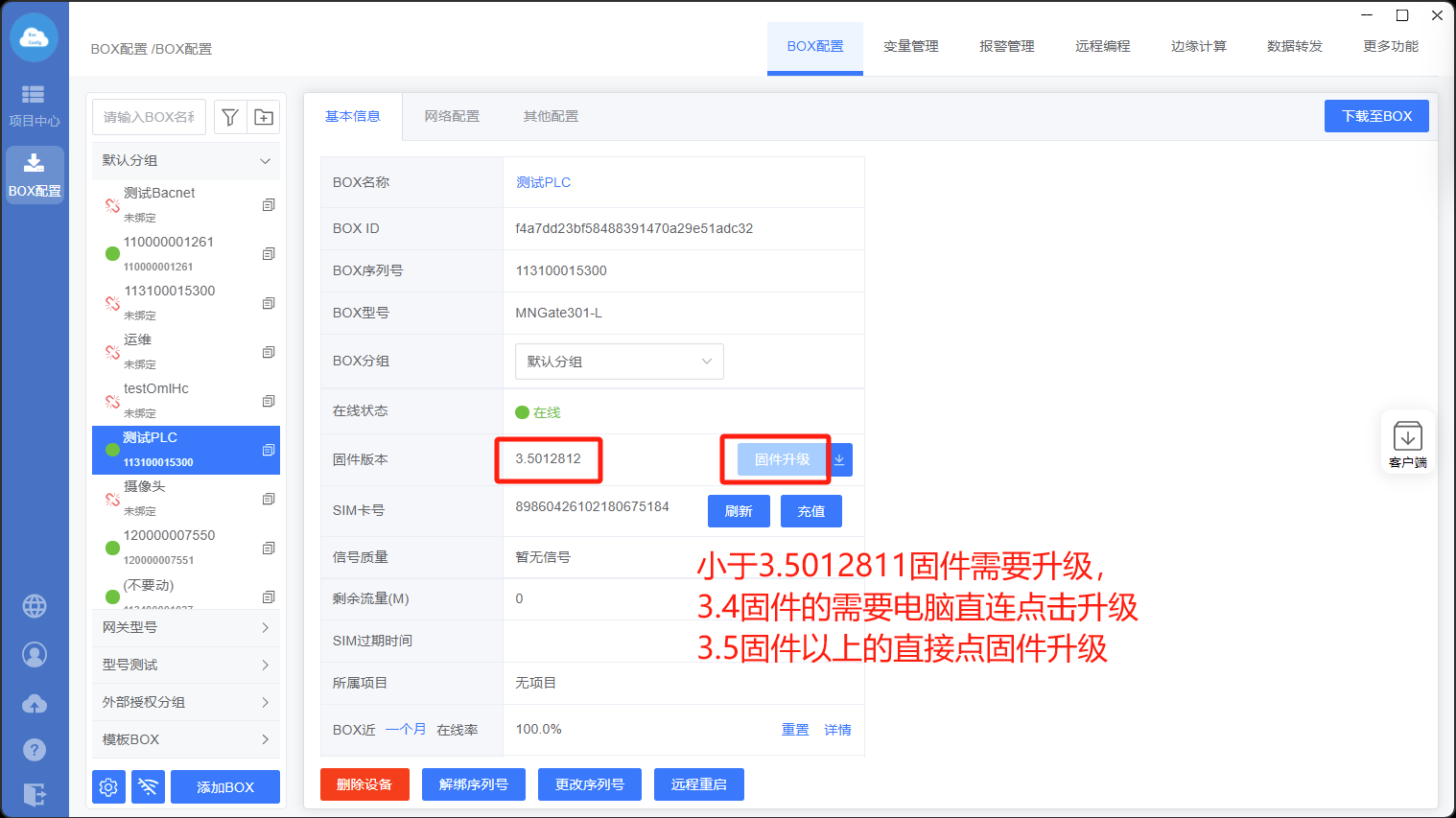

注意：请将网关升级到3.512811固件及以上

升级详细步骤见《固件升级》

通讯线缆：普通网线

1. BOX配置（注意：修改box参数，与PLC保持在同一网段）

2. 添加通讯口

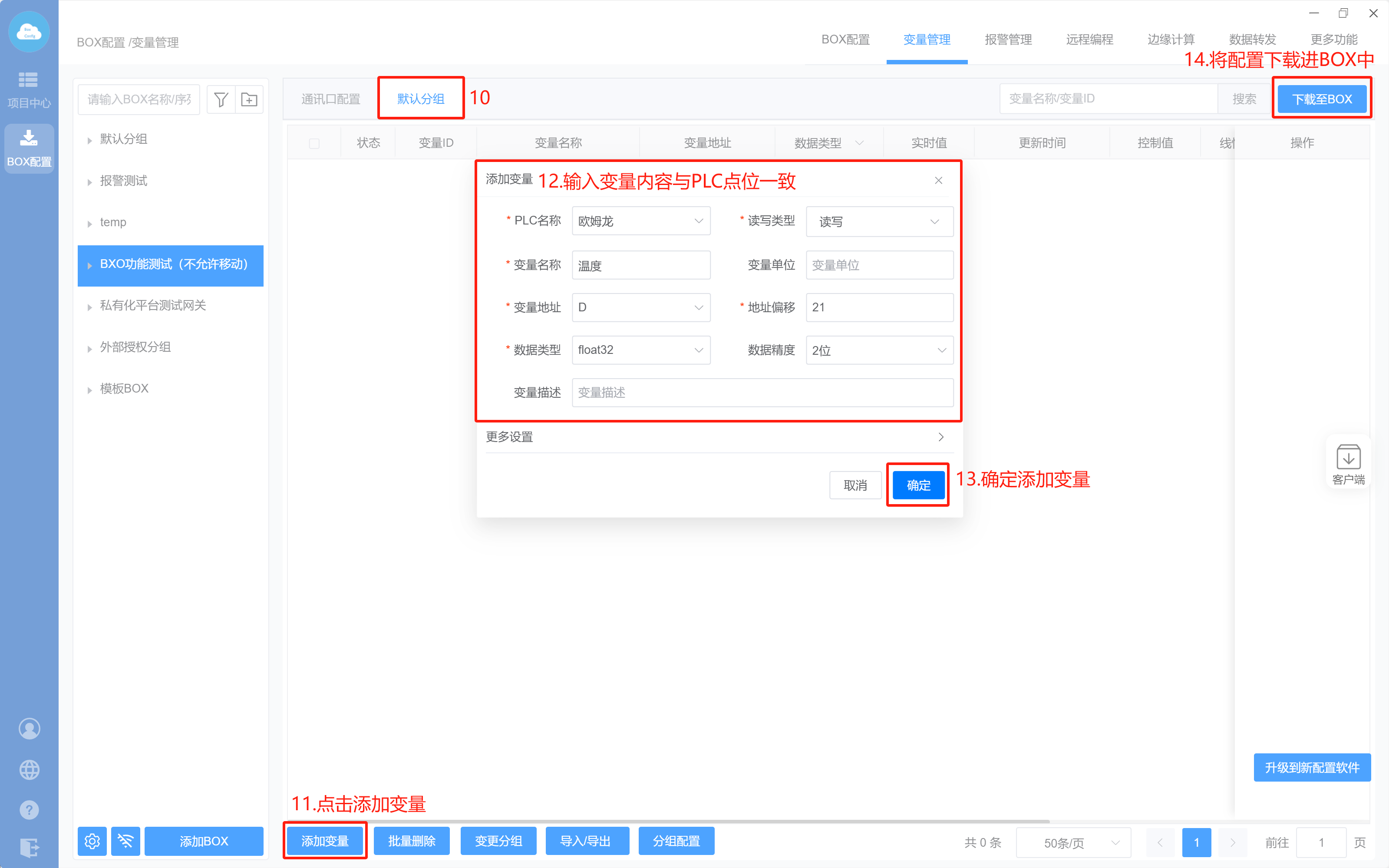

3. 添加变量

直接添加PLC里边变量的标签名字。

一. PLC端设置

1. 通讯连接PLC

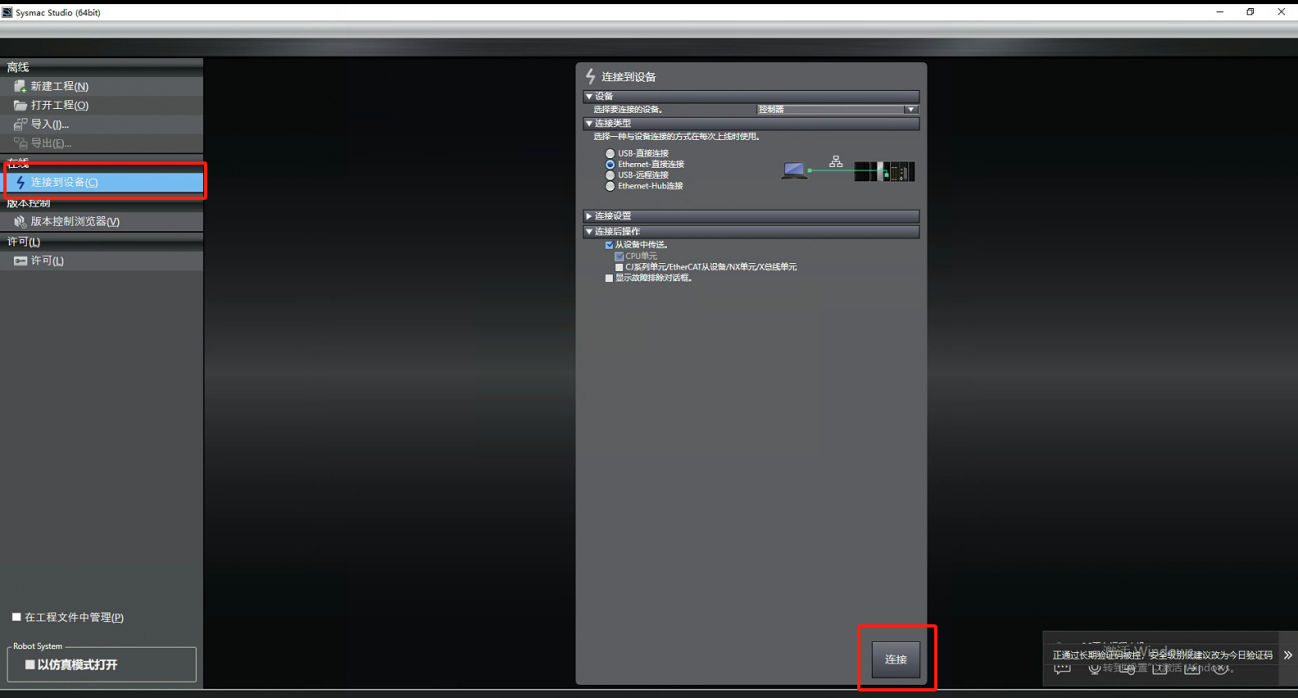

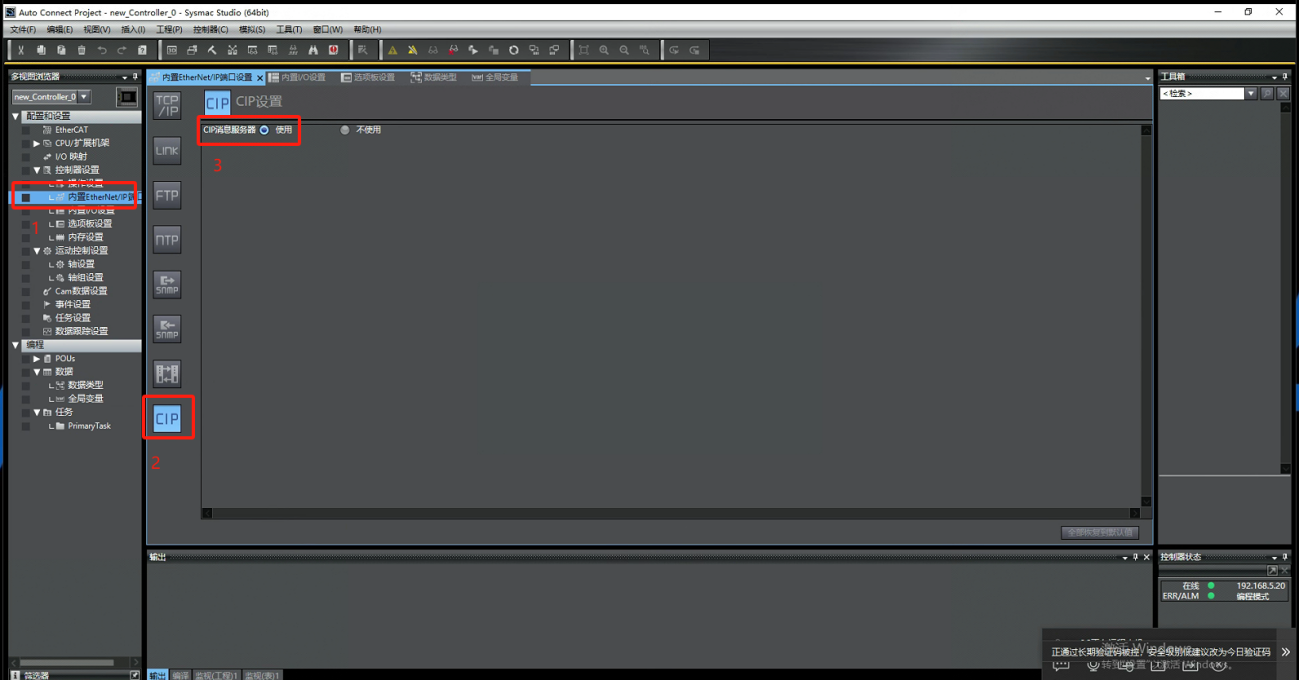

2. 打开“CIP信息服务器”

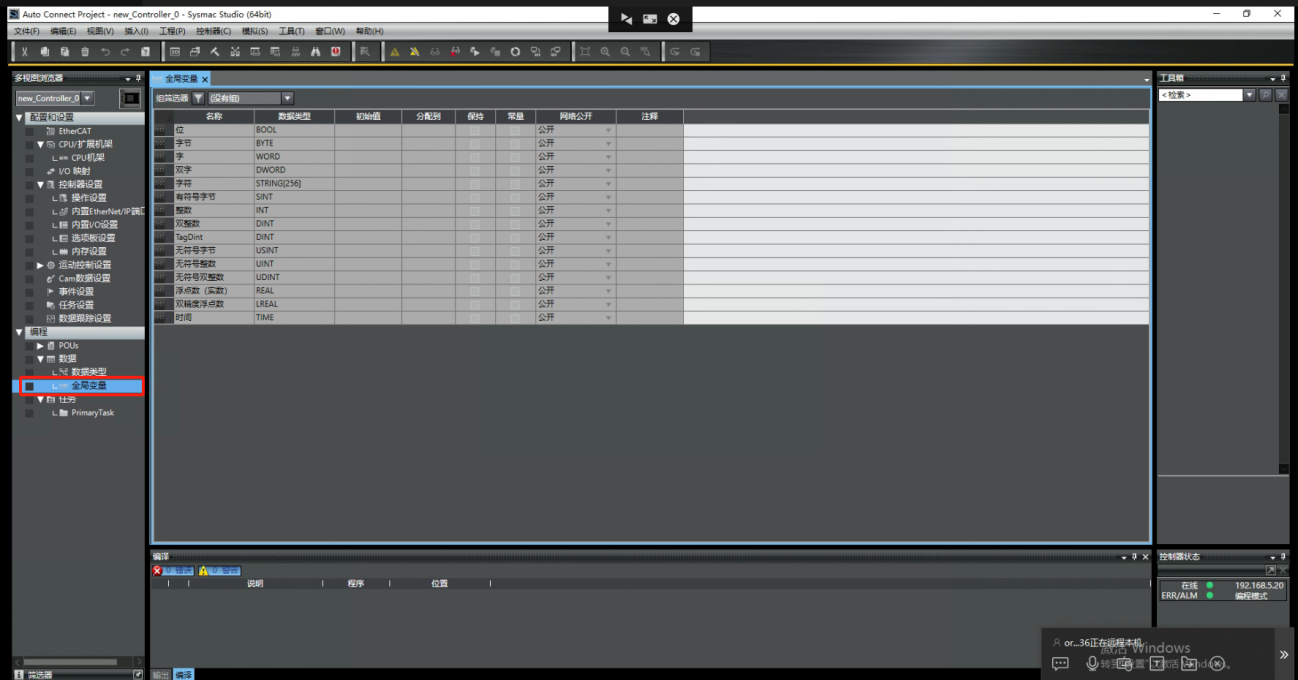

3. 添加全局变量

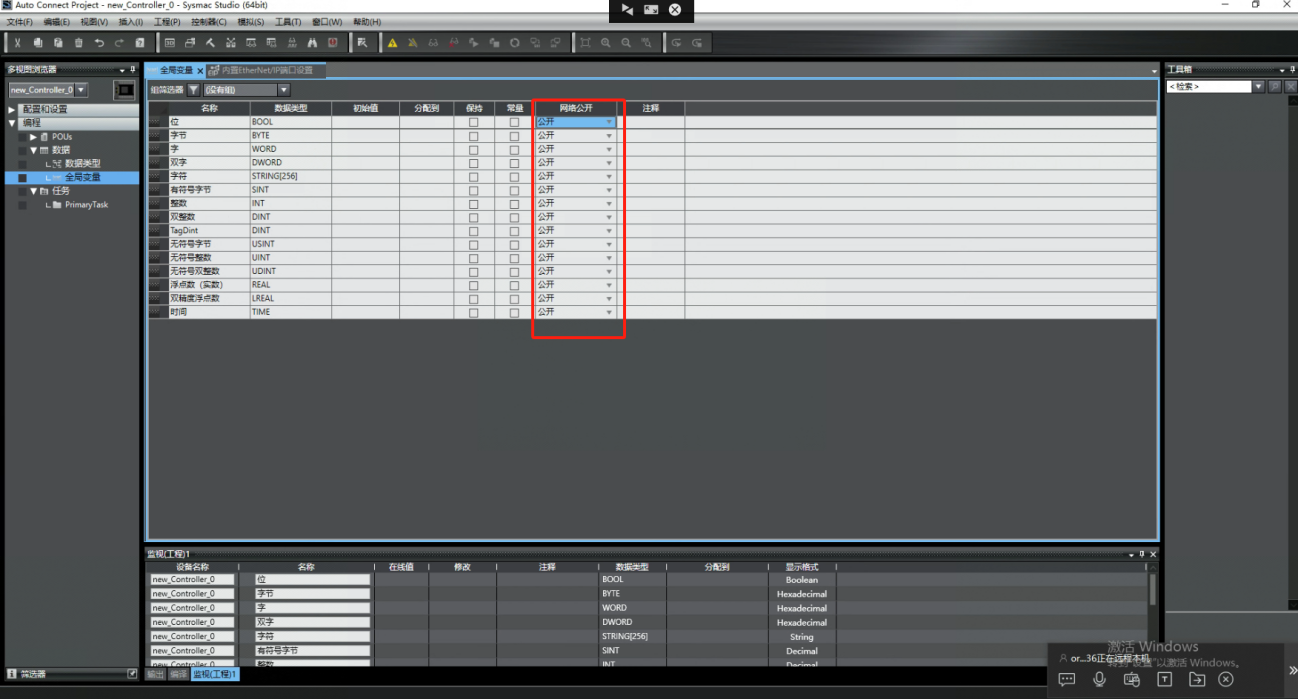

变量必须要勾选“网络公开”勾选“公开”。

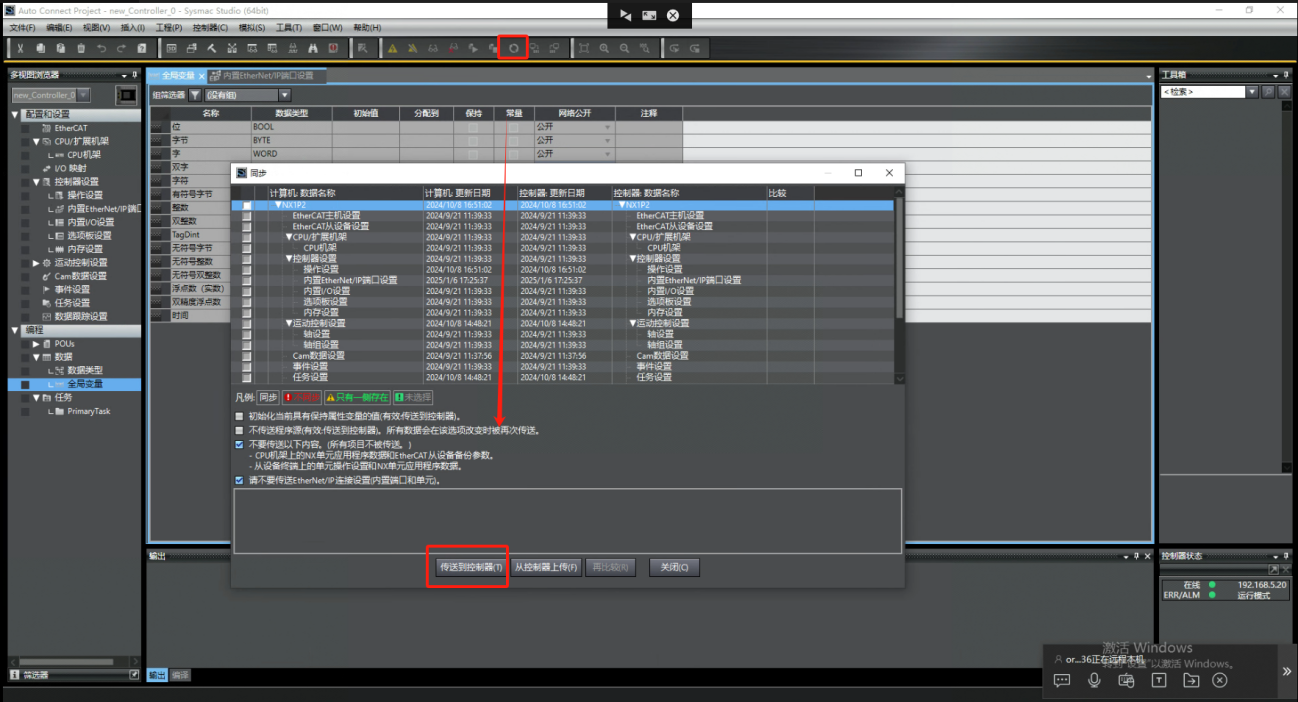

4. 把配置数据同步下载到PLC里边。

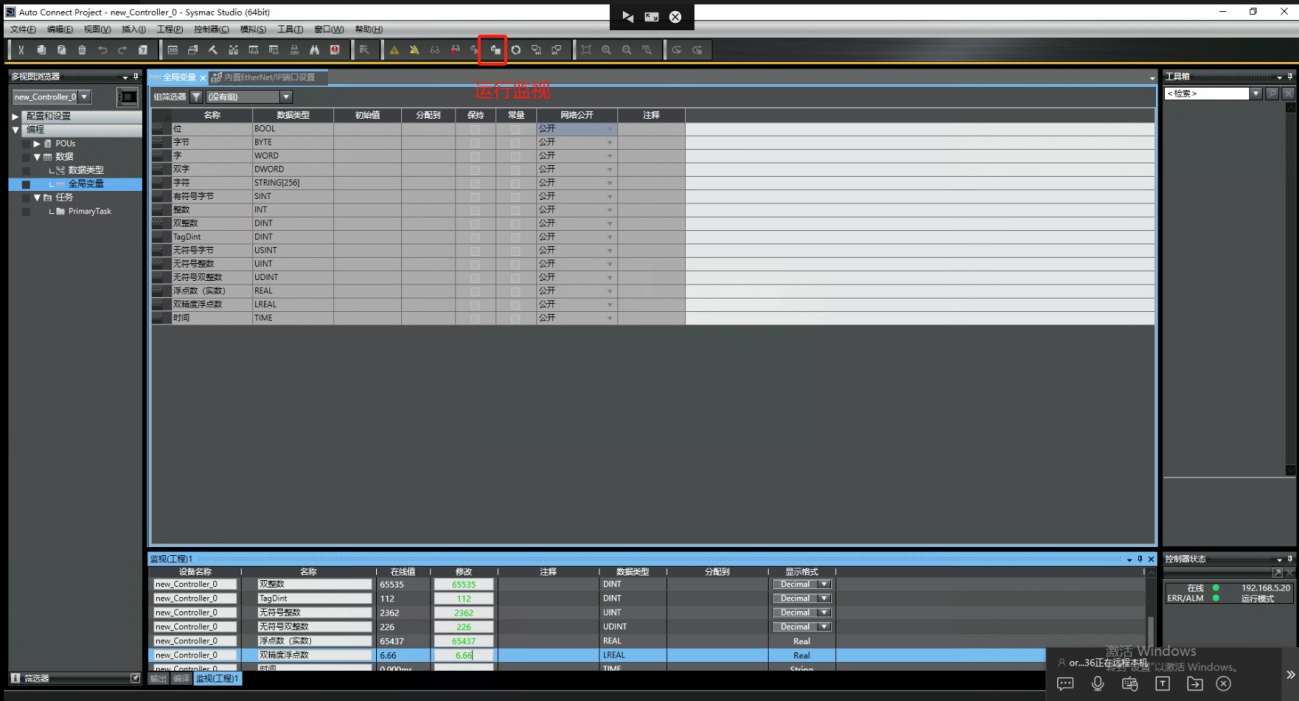

5. 运行监控
