401-使用说明
# 功能说明
401-W是智能数据采集网关，同时支持WiFi、以太网联网的硬件设备。
401-LW是智能数据采集网关，同时支持4G、WiFi、以太网联网的硬件设备。
401-LGW是国际版型号，可以设置全球通上网。同时支持4G、WiFi、以太网联网的硬件设备。
401-LW(5G)是智能数据采集网关，同时支持5G、WiFi、以太网联网的硬件设备。
401系列有2个485串口，1个232串口，1个WAN口，4个LAN口
# 前提条件
1、只能使用BOX config配置软件进行配置
2、当使用遇到网络正常，但是无法连接我们平台的情况下，请联系对应网络管理人员开通以下白名单（国际版及非我司提供的卡）
116.62.4.54 9006
116.62.4.54 123
116.62.4.54 16482
116.62.4.54 16483
43.137.35.175 16483
43.154.204.143 16483
116.62.4.54 1025
116.62.4.54 19001
# BOX上网方式配置
# 4G/5G上网
注意
- BOX接入24V电源，并安装上SIM卡和天线；
- 电脑与BOX网线直连，电脑网卡IP需要设置和BOX IP同一网段；
- 配置完需要点击“保存”才生效；
- 401-LGW的BOX没有自带SIM卡，所以需要单独购买设备当地的手机卡进行使用；
- 使用4G/5G上网的时候，需要插上设备的天线。
1）插卡
使用笔或者螺丝刀按一下天线上方SIM卡卡槽处的按钮，会弹出卡槽，放上SIM卡后将卡槽放回BOX里
2）添加BOX
1、正常在线

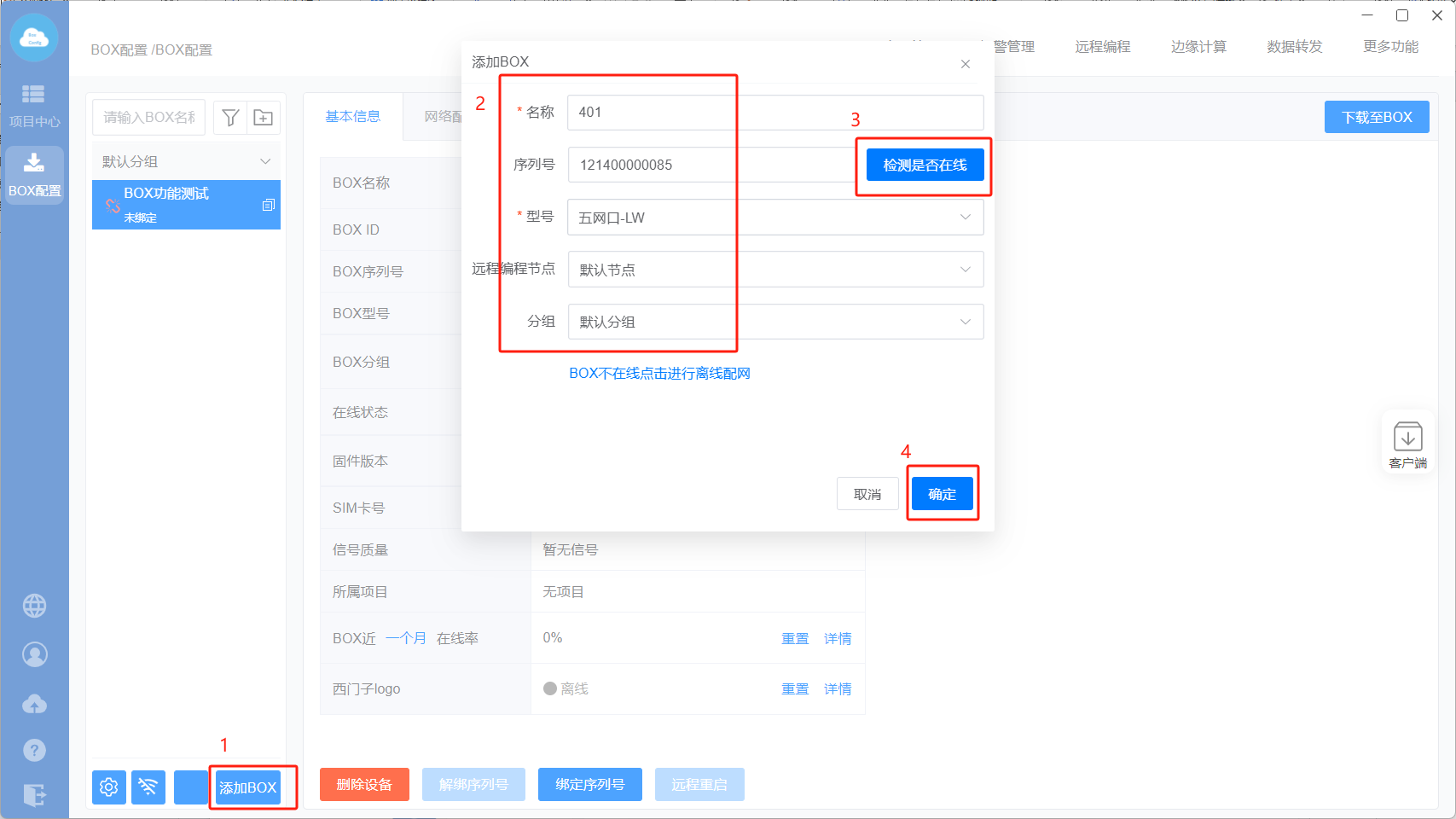

点击添加BOX-输入BOX的基本信息（名称、序列号）-点击检测在线，提示在线后点击确定即可

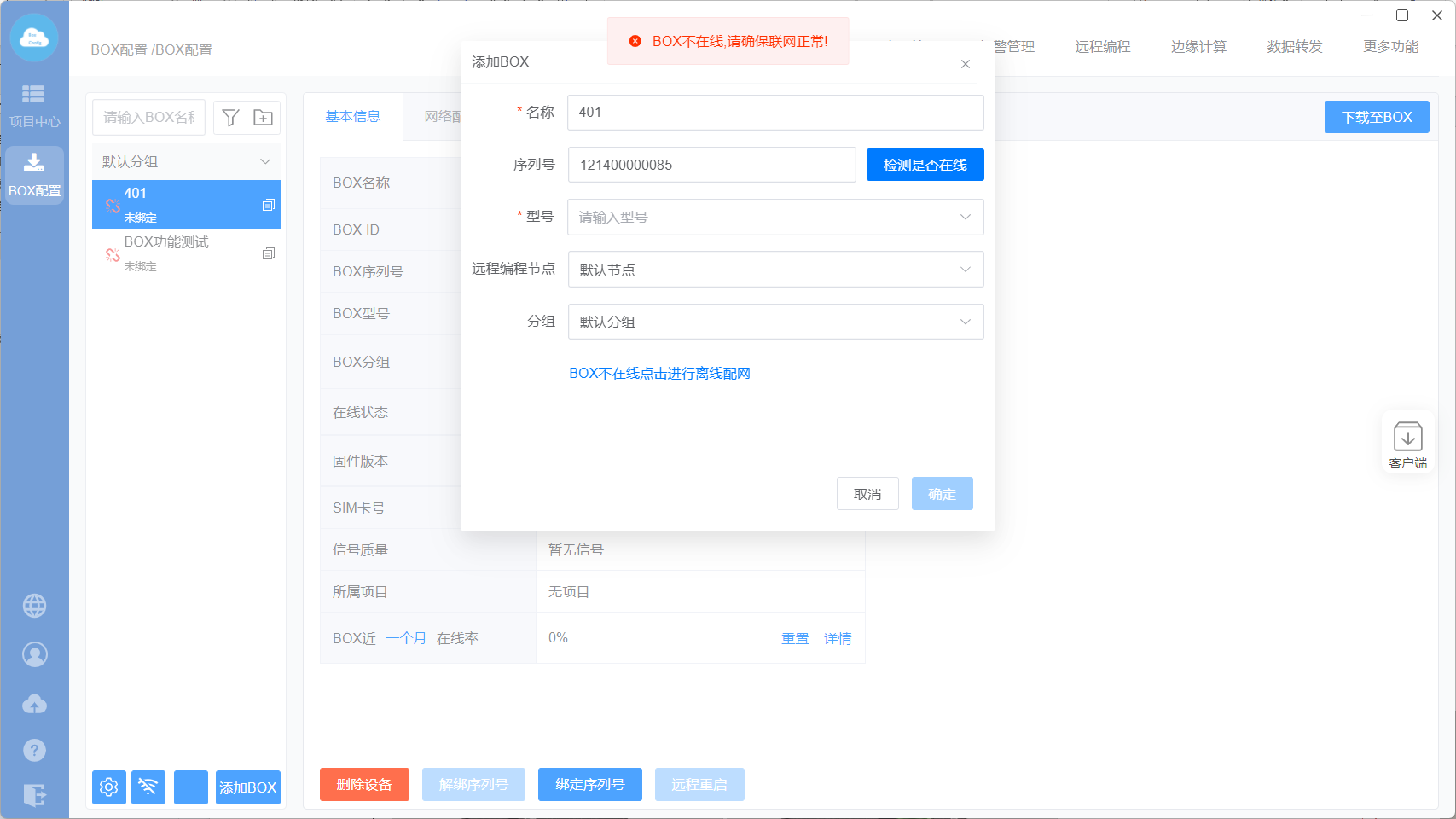

1、提示设备不在线
1）连接BOX

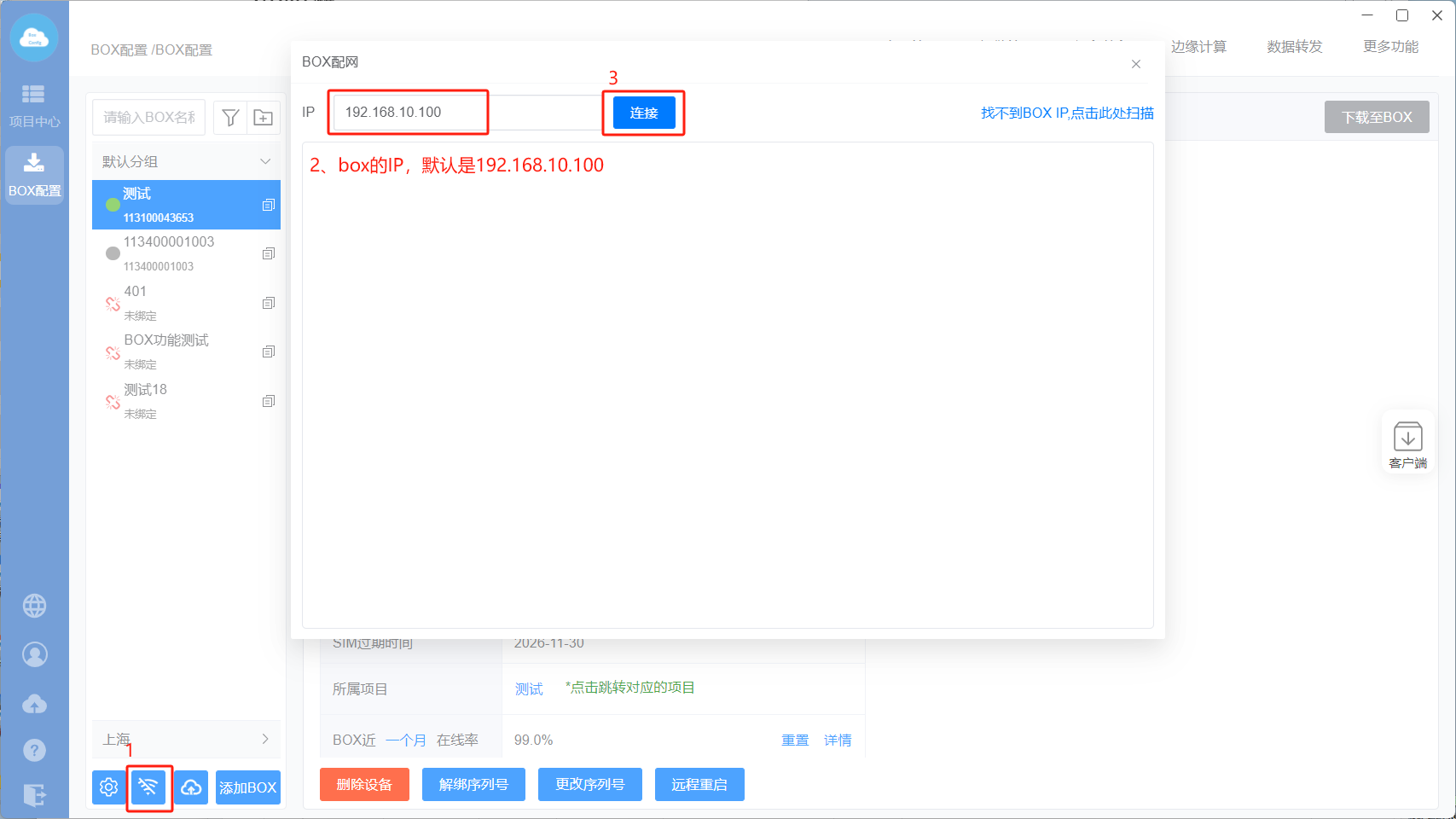

需要电脑直连BOX，然后点击离线配网，输入BOX的IP地址，点击“连接”
2）进入配置界面
输入账户密码（默认账户：yunbox密码：yunbox）后进入BOX配置界面。
3）设置上网模式

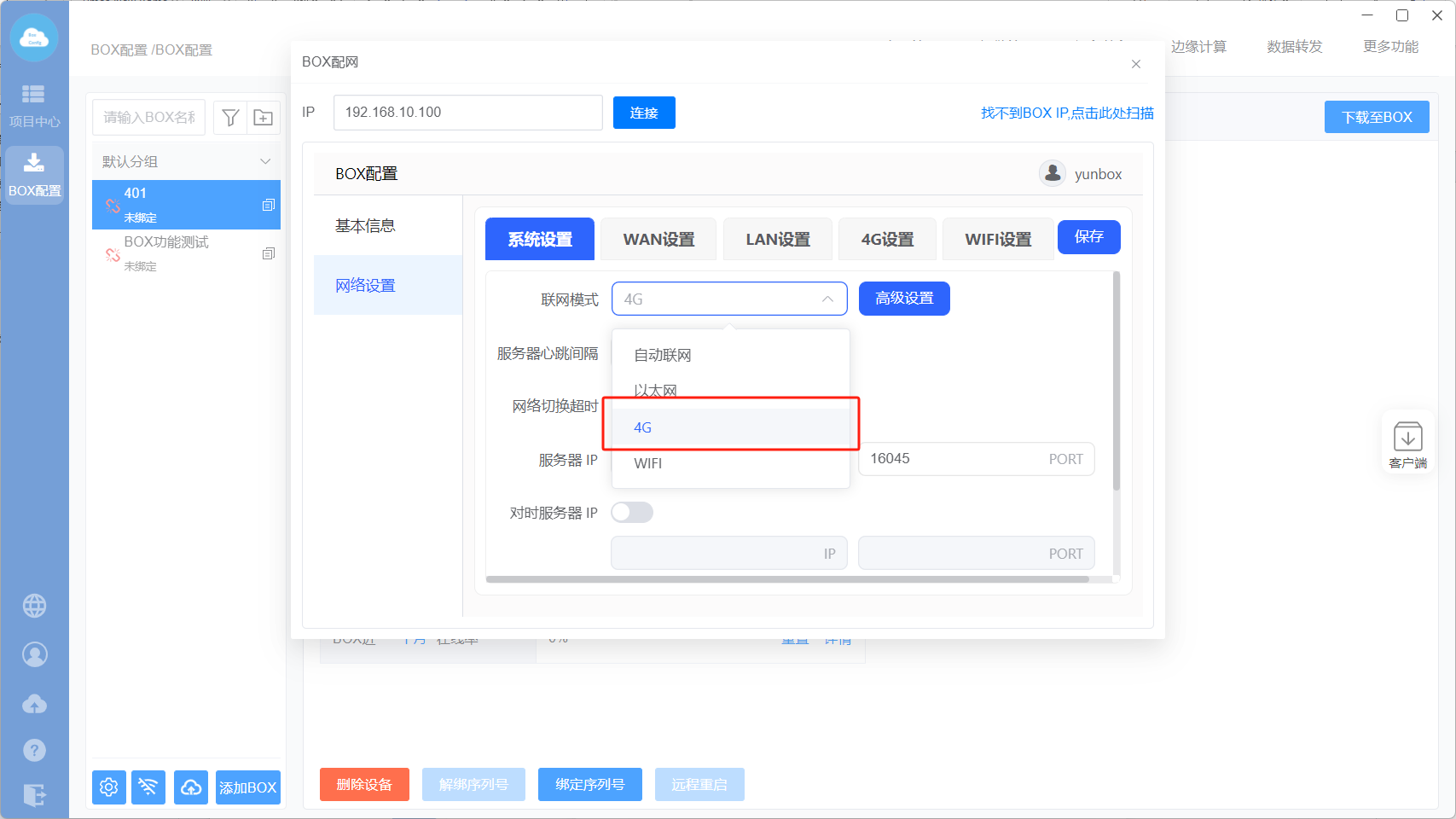

点击网络设置-系统设置，选择4G/5G上网
4）设置4G/5G连接参数（国际版需要设置）

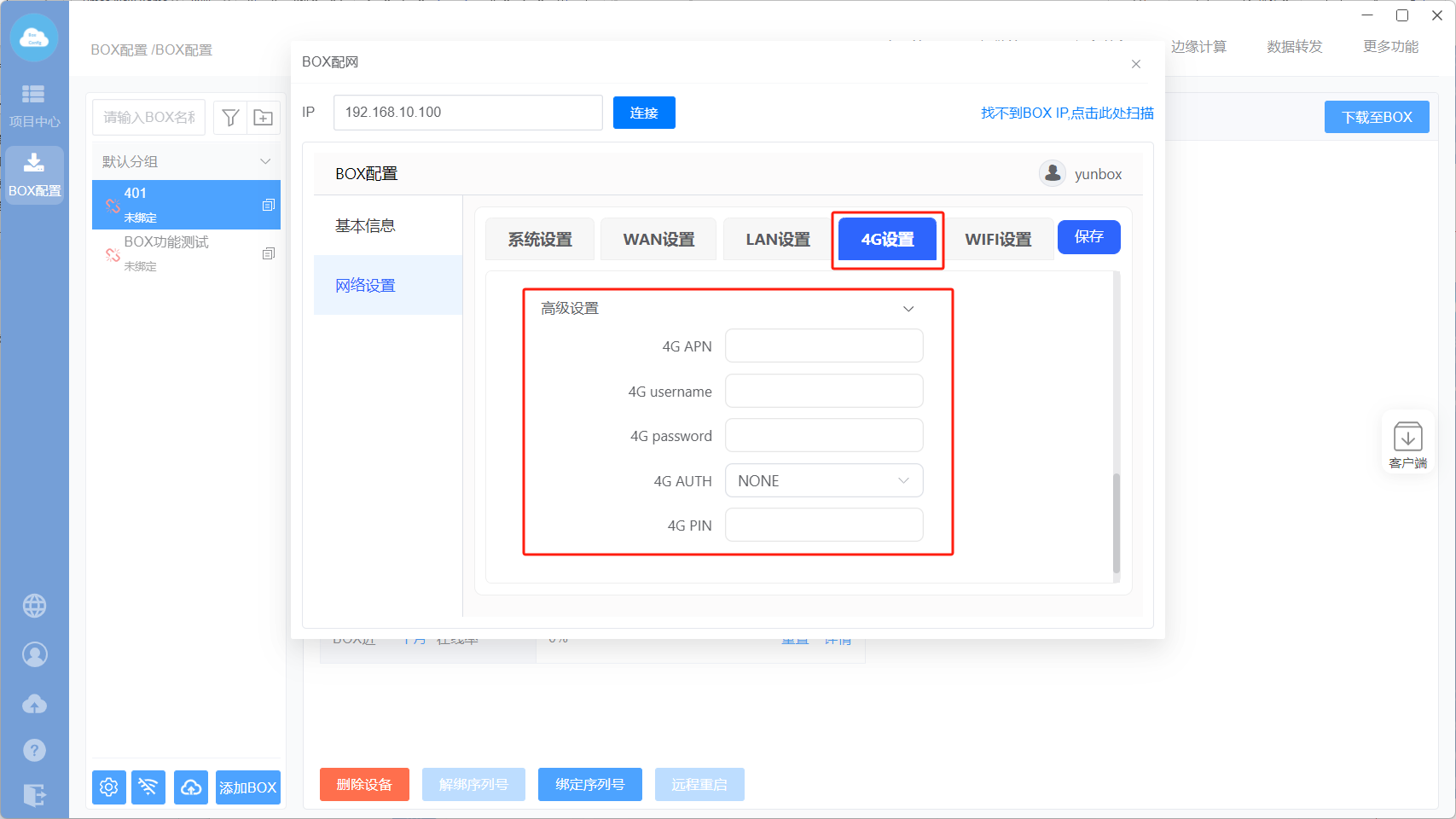

点击4G/5G设置-高级设置，填入运营商提供的参数

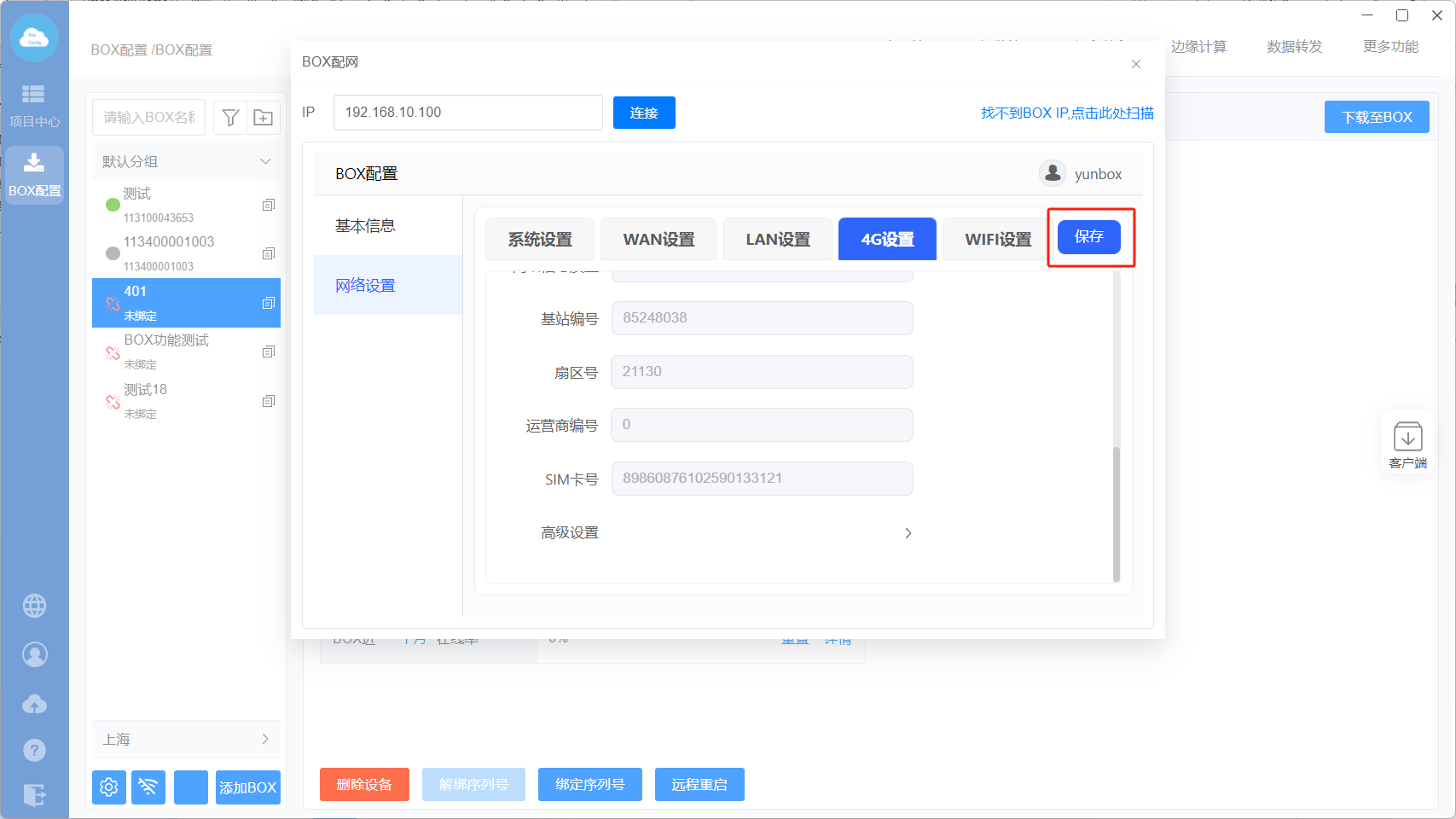

5）保存配置
最后点击保存即可
# WiFi上网
注意
- BOX接通电源，并安装上天线；
- 配置完需要点击“保存”才生效；
- WiFi的网段不能和WAN 和LAN网段一样。
1、接线
BOX LAN口网线连接电脑
2、连接BOX
电脑直连BOX后电脑直连BOX后，点击“离线配网”-输入BOX的ip-点击连接（需要将电脑的网段改为与BOX的IP在同一网段且不冲突）；
1、进入配置界面
输入BOX配置的账户密码（默认账户：yunbox 密码：yunbox），进入配置界面；
2、设置上网方式

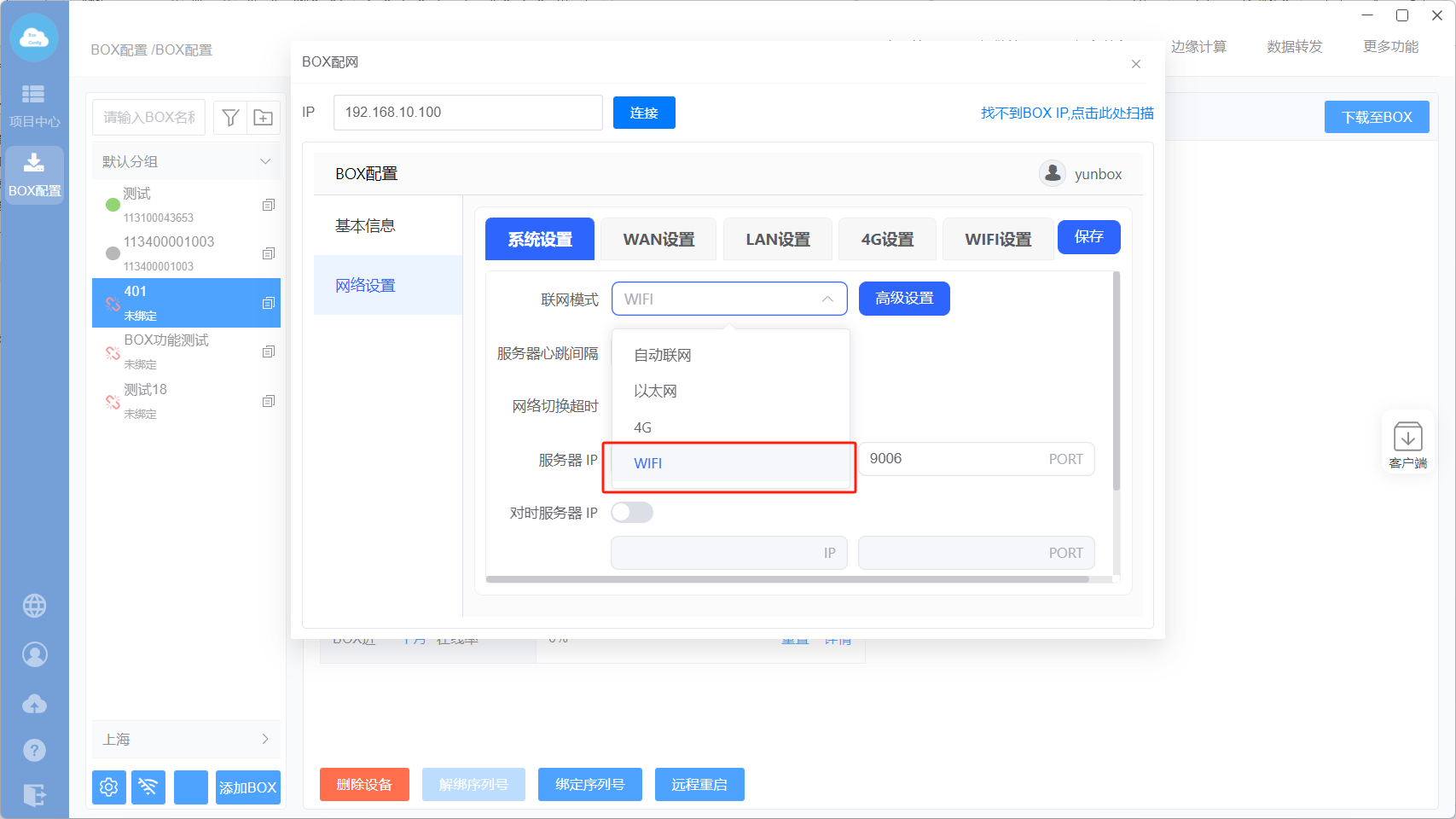

点击网络设置-系统设置，选择WiFi上网；
3、设置WiFi连接参数

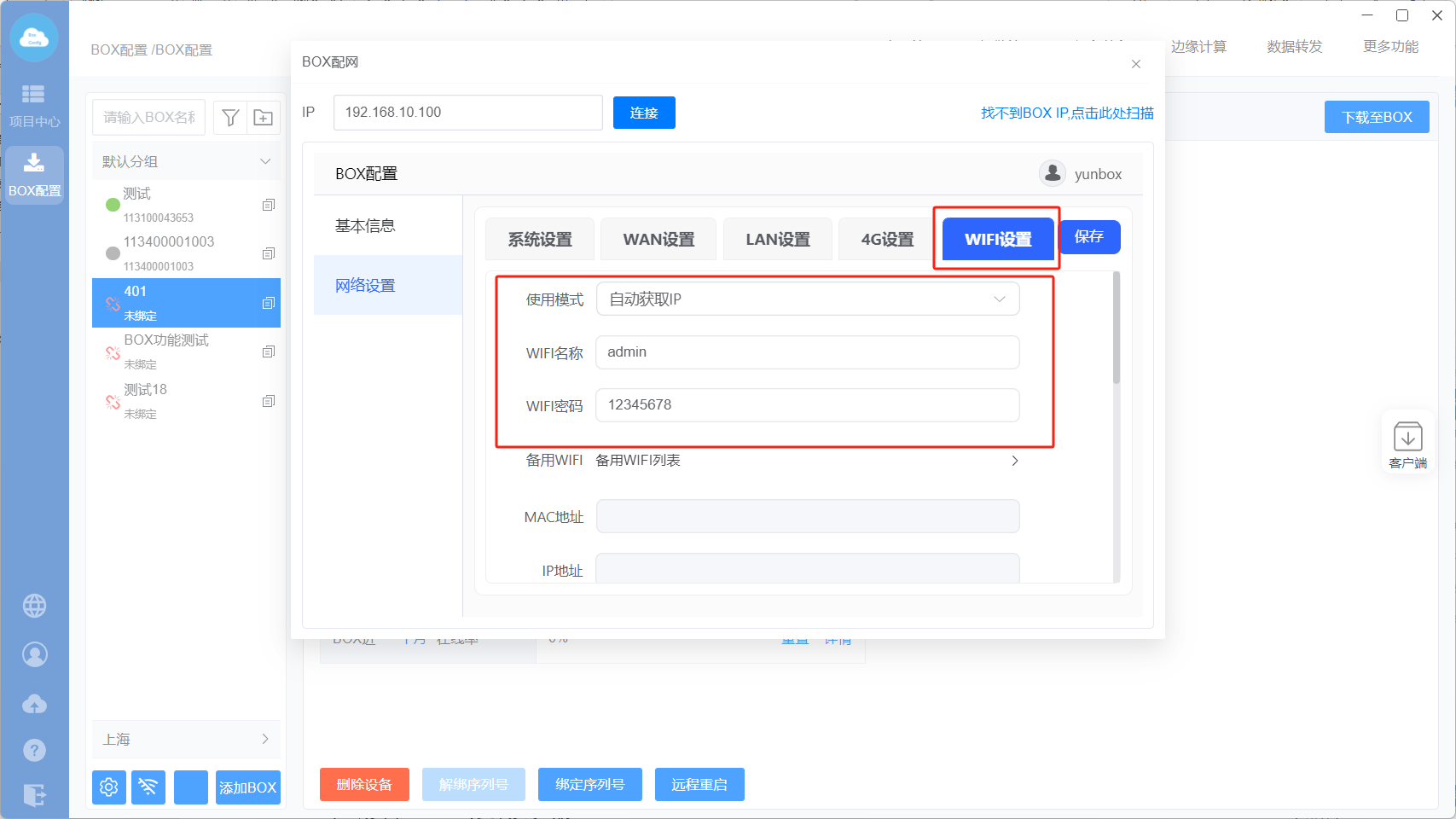

更改BOX WIFI名称和密码。（BOX默认WiFi名称和密码 ：admin 12345678），可以根据实际情况选择自动或者手动设置WiFi的连接参数，最后点击保存即可
# 以太网上网
注意
- 要点击“保存”才生效；
- WAN的IP不能和LAN IP在一个网段。
1、接线
BOX WAN 口连接一根可以连接外网的网线。
BOX LAN 口网线直连电脑
2、连接BOX
点击离线配网-输入BOX的IP-点击连接
3、进入配置界面
输入BOX配置的账户密码（默认账户：yunbox 密码：yunbox），进入配置界面；

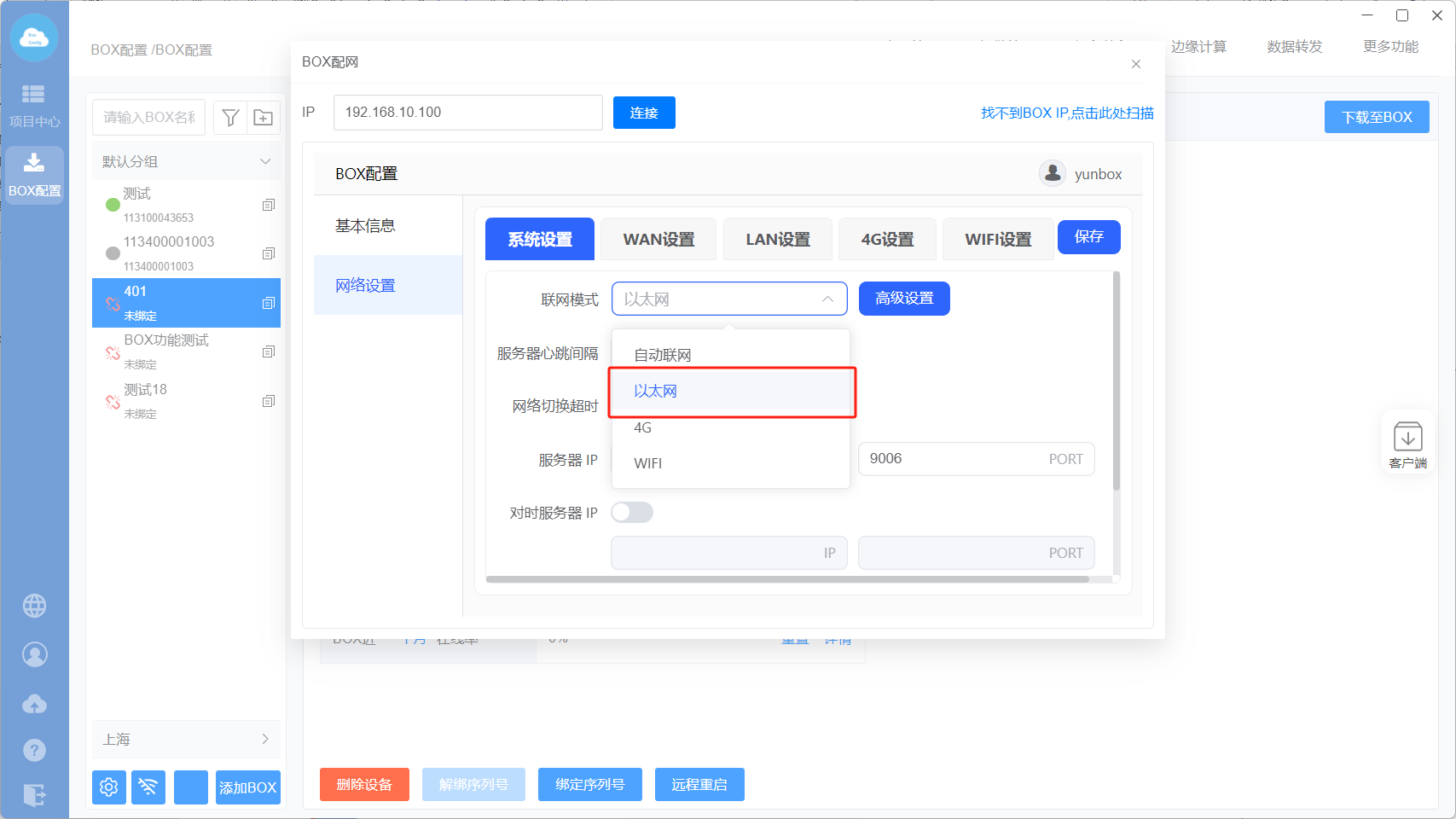

4、设置上网模式
点击网络设置-系统设置，选择以太网上网；
5、设置以太网连接参数

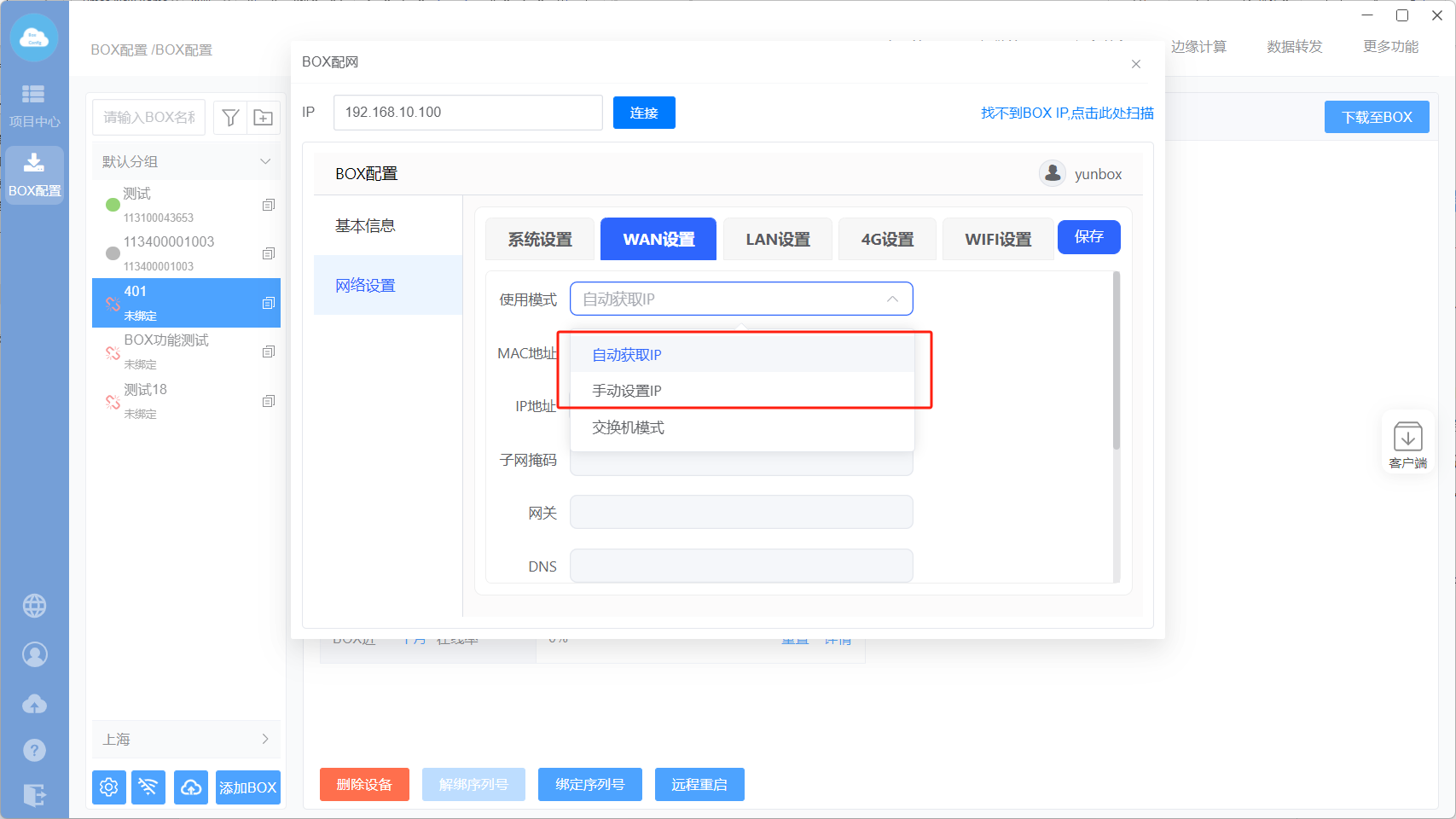

点击WAN口，设置以太网连接参数，根据现场网络实际情况设置自动获取、手动设置IP
# 自动联网
注意
- 需要插上BOX的天线；
- 设置自动联网后，上网优先顺序：以太网、WiFi、4G；
- 设置自动联网后，需要将所有的上网方式的参数都设置下，设置后需要点击保存.
1、接线
BOX WAN 口连接一根可以连接外网的网线。
BOX LAN 口网线直连电脑
2、连接BOX
点击离线配网-输入BOX的IP-点击连接
3、进入配置界面
输入BOX配置的账户密码（默认账户：yunbox 密码：yunbox），进入配置界面；
4、设置联网方式

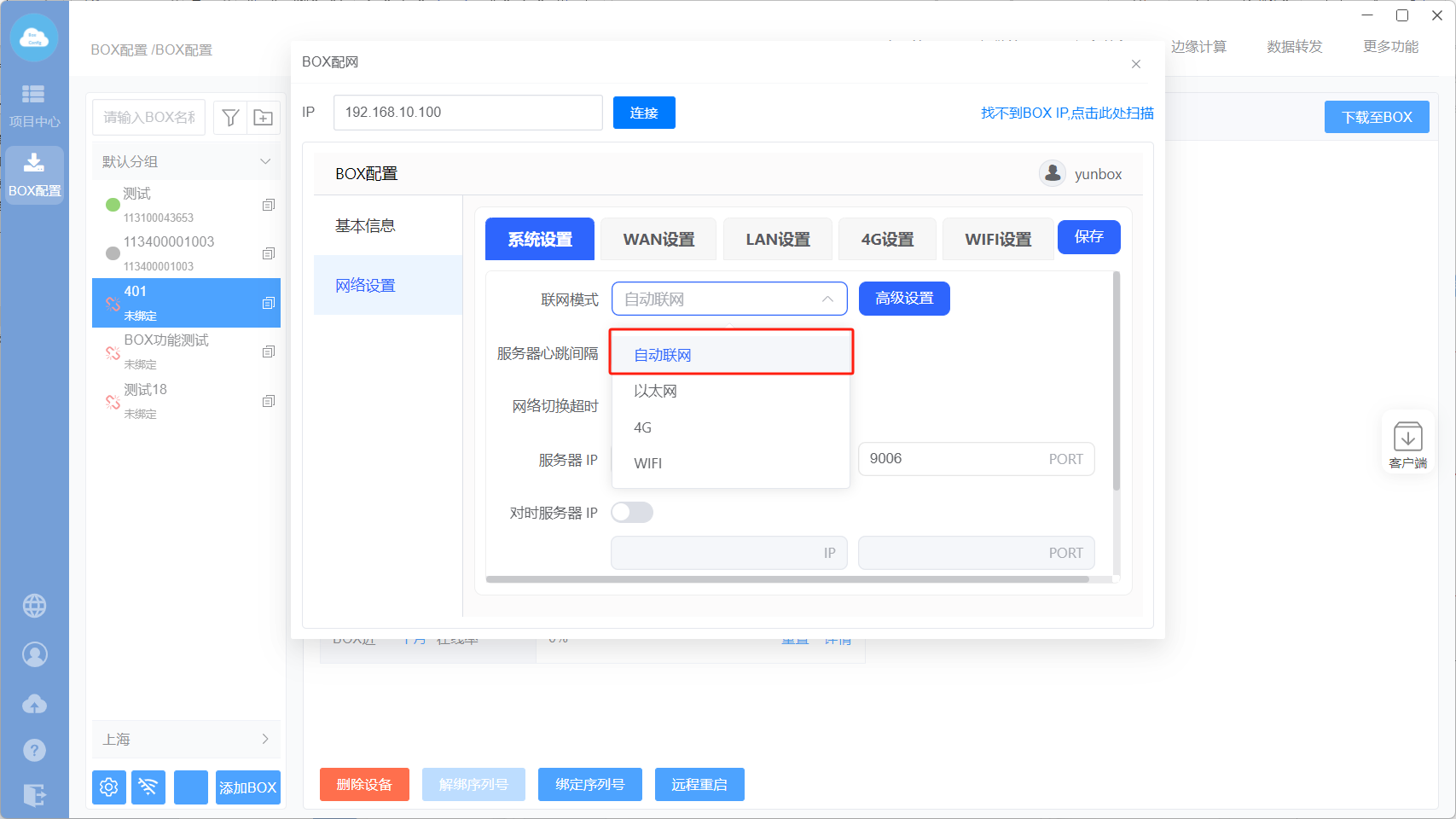

**点击网络设置-系统设置，选择自动联网；**自动联网（按照实际情况在以太网、WiFi、4G上网之间自动切换）
5、设置以太网连接参数
设置BOX上网模式：以太网（Ethernet）
6、设置WiFi连接参数
更改BOX WIFI名称和密码。（BOX默认WiFi名称和密码 ：admin 12345678），可以根据实际情况选择自动或者手动设置WiFi的连接参数，最后点击保存即可
7、设置4G连接参数
点击4G设置-高级设置，填入运营商提供的参数
8、保存配置
点击保存，将配置下载进BOX里
9、设置网络切换规则
当BOX正常在线后可以根据需求进行BOX联网方式的自动切换规则启用或者停用。

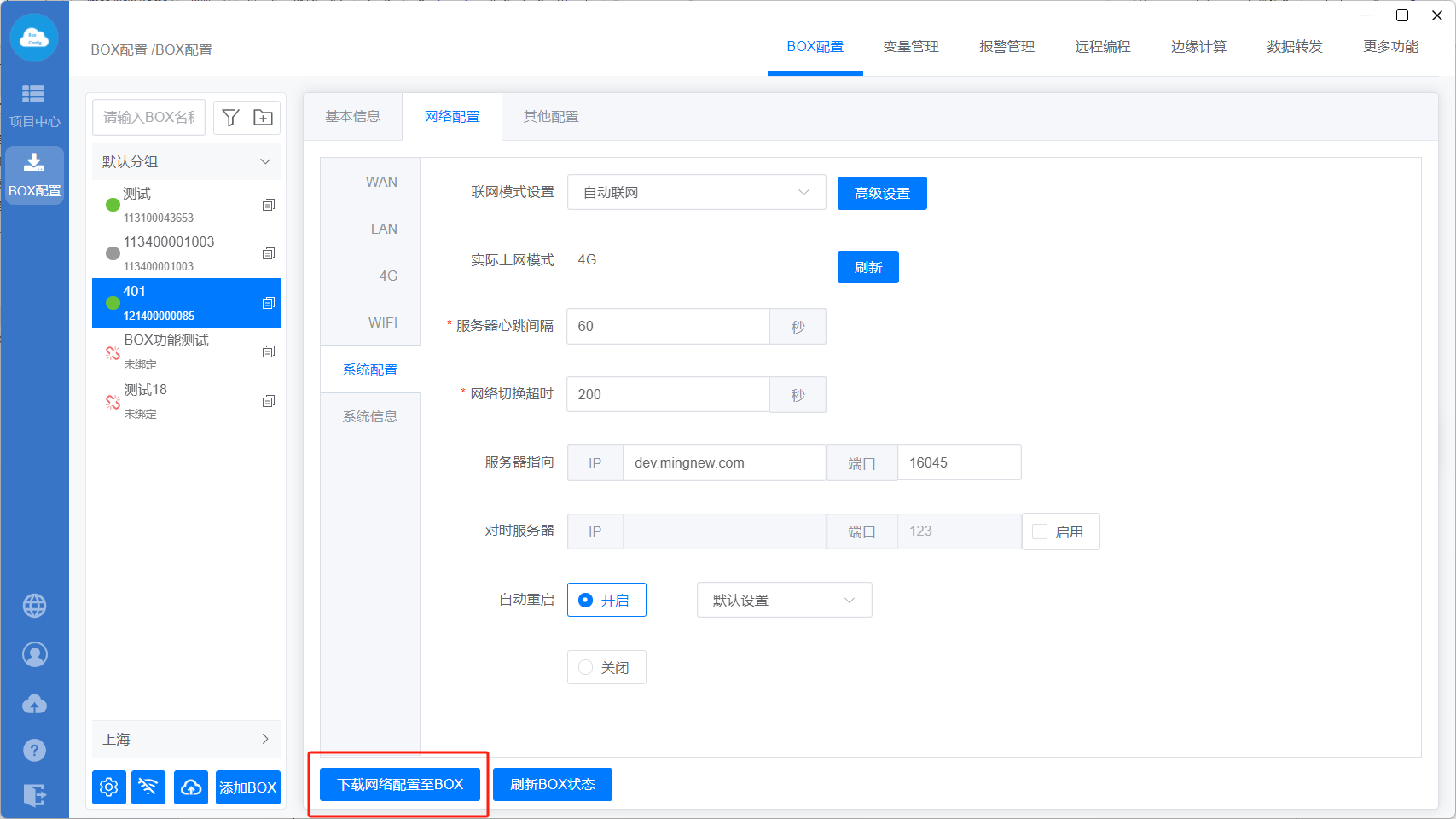

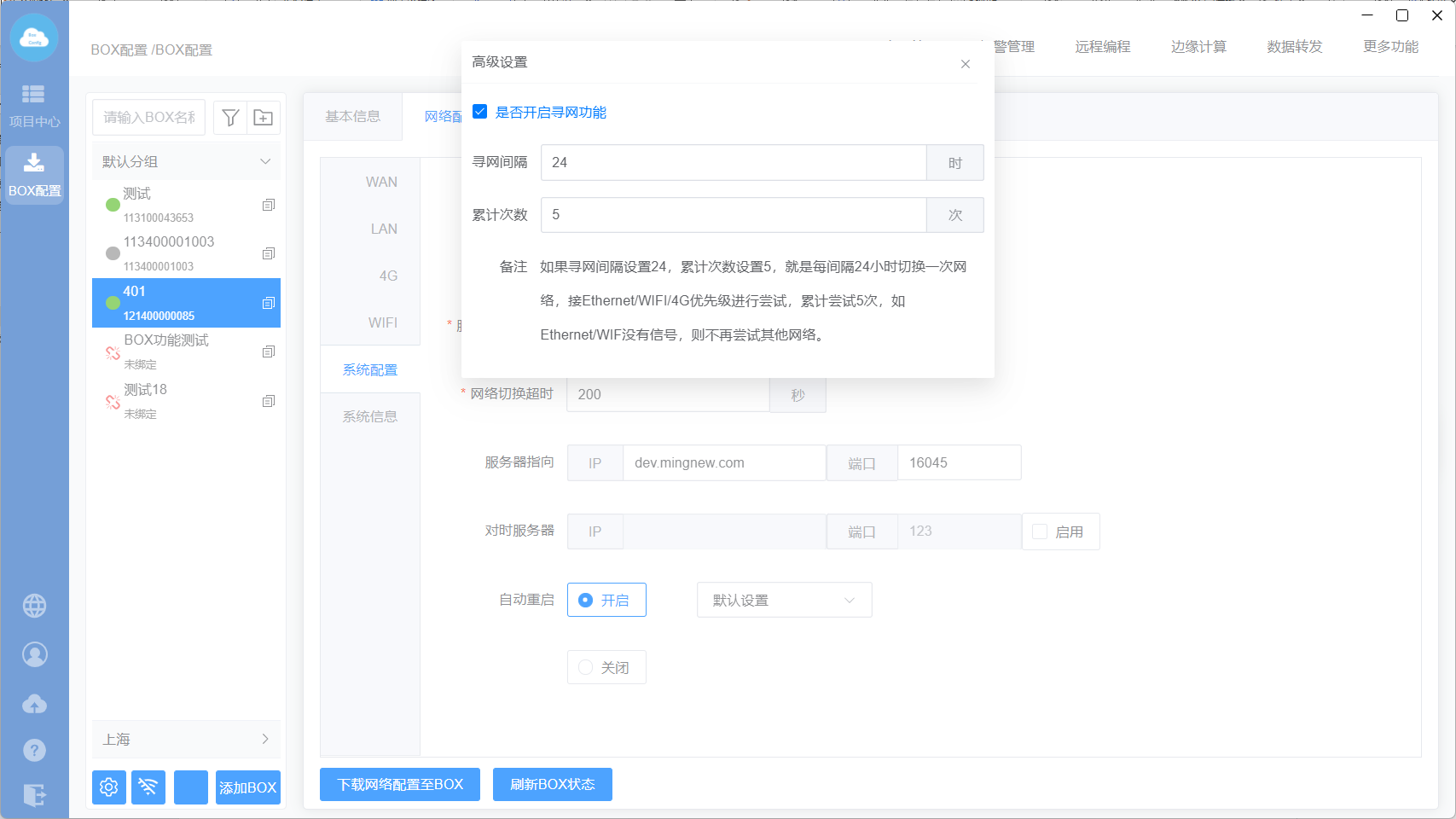

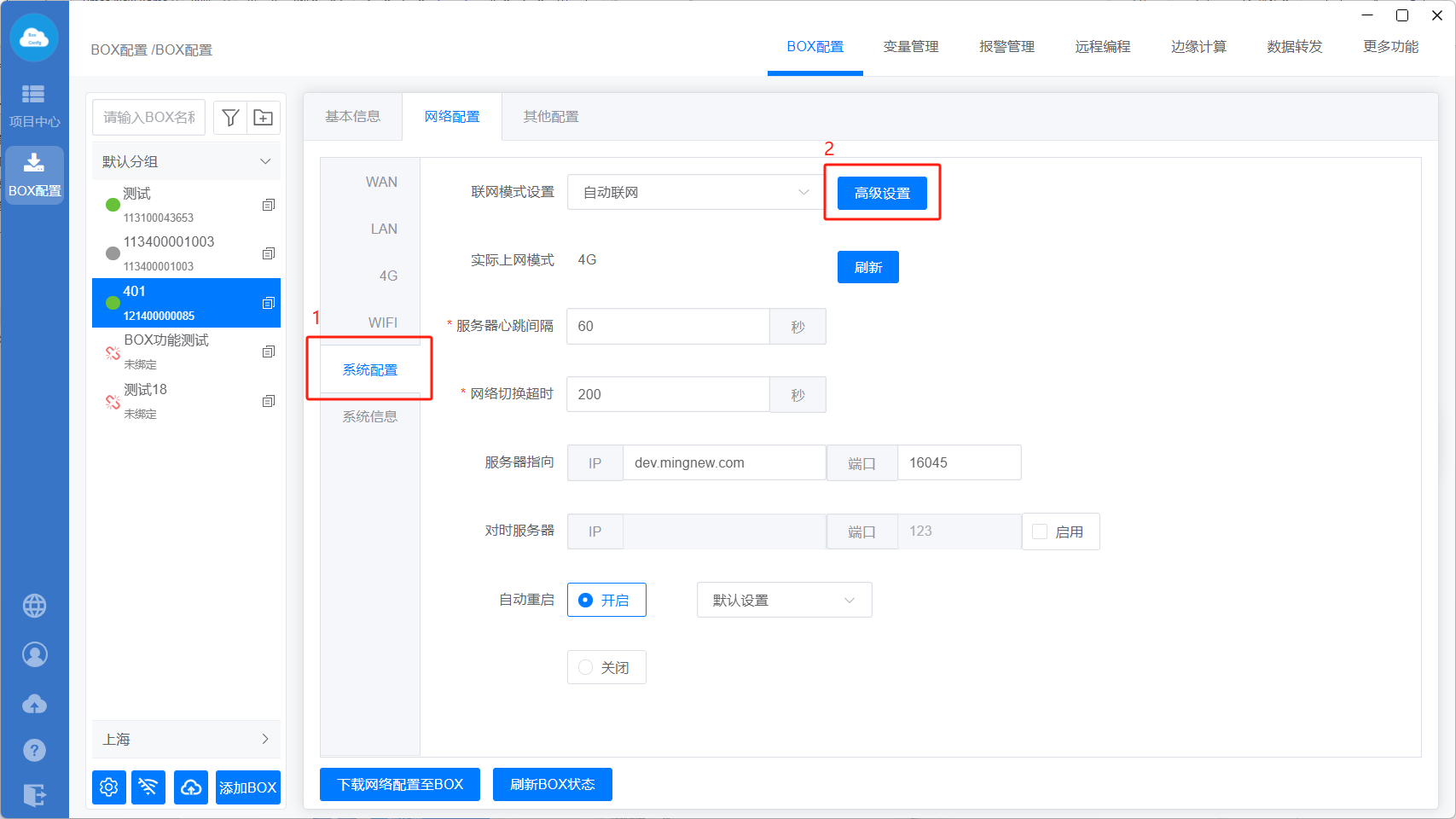

点击系统配置-高级设置
可以选择开始自动寻网功能，规则如下：如果寻网间隔设置24，累计次数设置5，就是每间隔24小时切换一次网络，接Ethernet/WIFI/4G优先级进行尝试，累计尝试5次，如Ethernet/WIF没有信号，则不再尝试其他网络
设置完成后需要点击下载网络配置至BOX，这样才会将配置同步BOX里。
# 手机进入修改配置

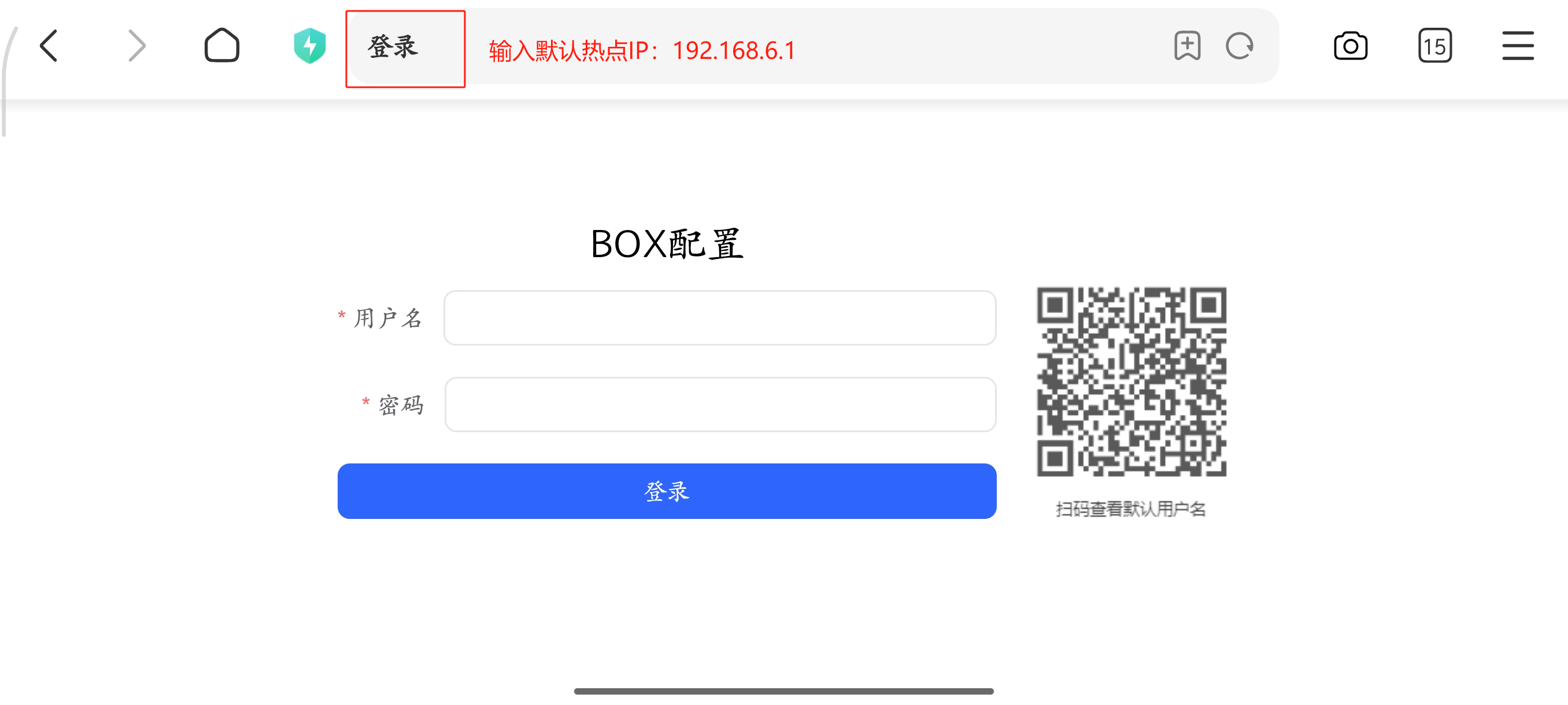

401系列支持手机连接进行离线配置，连接BOX的热点（BOX默认热点名称 ：gateway_401 密码：gt123456），打开手机浏览器，输入192.168.6.1的IP后可以进入盒子的离线配网
1、连接BOX
2、进入配置界面
输入BOX配置的账户密码（默认账户：yunbox 密码：yunbox），进入配置界面；
进入配置界面后配置方式参考1.3BOX上网方式配置

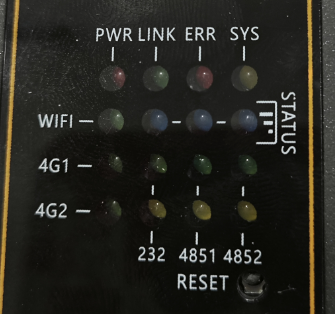

# 指示灯状态
| 备注：秒闪：1秒闪烁1次；快闪：1秒闪烁3次；慢闪：快闪3下熄灭3秒。 | ||||
|---|---|---|---|---|
| 指示灯名称 | 含义 | 工作情况 | 检修建议 | |
| LINK | 链接服务器状态 | 在线 | 秒闪 | |
| 联网正常，但是离线 | 慢闪 | 1、服务器地址是否正确； 2、服务器地址是否加入白名单； 3、服务器是否正常 | ||
| 联网异常 | 熄灭 | 1、根据上网模式进一步排查 | ||
| ERR | 系统错误 | 正常 | 熄灭 | |
| 配置文件错误 | 快闪 | 1、复位，然后修改为正确的配置重新下载 | ||
| CUP/内存等超负荷(useCpu>90% || freeDisk < 3MB) | 秒闪 | 1、建议减少box运行任务，比如减少变量点、减少脚本等，降低负荷 | ||
| 4G1 | 4G1上网状态 | 正常 | 常亮 | |
| 识别不到模组 | 快闪 | 1、需要现场重现断电重启，如果无效果请寄回； | ||
| 识别不到SIM卡 | 秒闪 | 1、换一张正常的卡测试，如果测试成功，说明是卡有问题； 2、若第一步测试失败，可更考虑更换卡槽测试； 3、前两步都失败，则寄回处理 | ||
| 网络注册错误 | 慢闪 | 1、确保安装天线，并位于较开阔地带； 2、检查SIM卡是否欠费； 3、检查SIM卡是否机卡绑定； 4、国外模组需要设置APN等参数； | ||
| 非4G模式 | 熄灭 | |||
| 4G2 | 4G2上网状态 | 正常 | 常亮 | |
| 识别不到模组 | 快闪 | 1、需要现场重现断电重启，如果无效果请寄回； | ||
| 识别不到SIM卡 | 秒闪 | 1、换一张正常的卡测试，如果测试成功，说明是卡有问题； 2、若第一步测试失败，可更考虑更换卡槽测试； 3、前两步都失败，则寄回处理 | ||
| 网络注册错误 | 慢闪 | 1、确保安装天线，并位于较开阔地带； 2、检查SIM卡是否欠费； 3、检查SIM卡是否机卡绑定； 4、国外模组需要设置APN等参数； | ||
| 非4G模式 | 熄灭 | |||
| WIFI | WIFI上网状态 | 正常 | 常亮 | |
| 识别不到模组 | 快闪 | 1、需要现场重现断电重启，如果无效果请寄回； | ||
| 扫描不到热点 | 秒闪 | 1、检查热点是否开启（wifi名称配置是否正确）； 2、检查热点频段，目前box只支持2.4g频段； 3、确保天线正常安装； | ||
| 链接不到热点 | 慢闪 | 1、检查wifi用户名和密码配置是否正确 | ||
| 非4G模式 | 熄灭 | |||
| STATUS | 4G模式信号质量 | 信号异常，云端显示【异常】 | 三灯秒闪 | 1、换卡测试； 2、如果换正常卡测试仍然有问题，考虑寄回更换4G模组 |
| x<10，云端显示【低】 | 三灯全灭 | 1、确保天线正常安装，并位于开阔地带 | ||
| 10<=x<15，云端显示【低】 | 只亮左一 | 1、确保天线正常安装，并位于开阔地带 | ||
| 15<=x<25，云端显示【中】 | 只亮左一左二 | |||
| x>=25，云端显示【高】 | 三灯常亮 | |||
| WIFI模式信号质量 | 信号异常，云端显示【异常】 | 三灯秒闪 | 1、换WIFI测试； 2、如果换其他WIFI测试仍然有问题，考虑寄回更换WIFI模组 | |
| x<50，云端显示【低】 | 三灯全灭 | 1、确保天线正常安装，并位于开阔地带 | ||
| 50<=x<60，云端显示【低】 | 只亮左一 | 1、确保天线正常安装，并位于开阔地带 | ||
| 60<=x<80，云端显示【中】 | 只亮左一左二 | |||
| x>=80，云端显示【高】 | 三灯常亮 | |||
| 以太网模式信号质量 | 正常 | 三灯常亮 | ||
| WAN口检测不到网线 | 三灯快闪 | 1、检查WAN口网线 | ||
| WAN口获取不到IP | 三灯秒闪 | 1、检查WAN口和路由器之间的链接是否正常 | ||
| 恢复出厂设置文件 | 刚上电或者恢复出厂设置 | 三个信号灯跑马灯亮五次，五秒 | ||
# 485串口

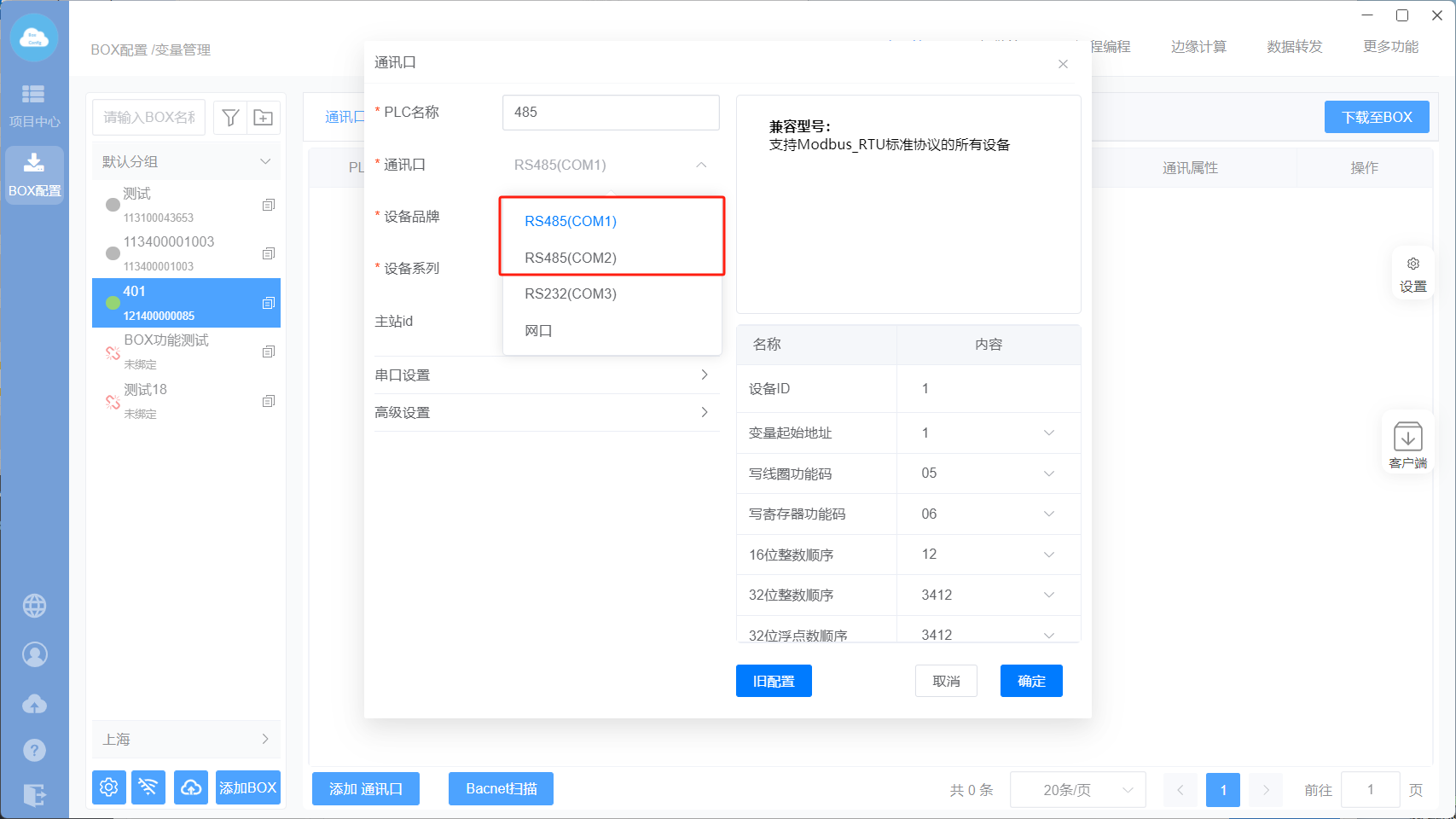

401系列有2个485串口，分别是A1,B1，对应COM1；A2,B2，对应COM2。
# 网口

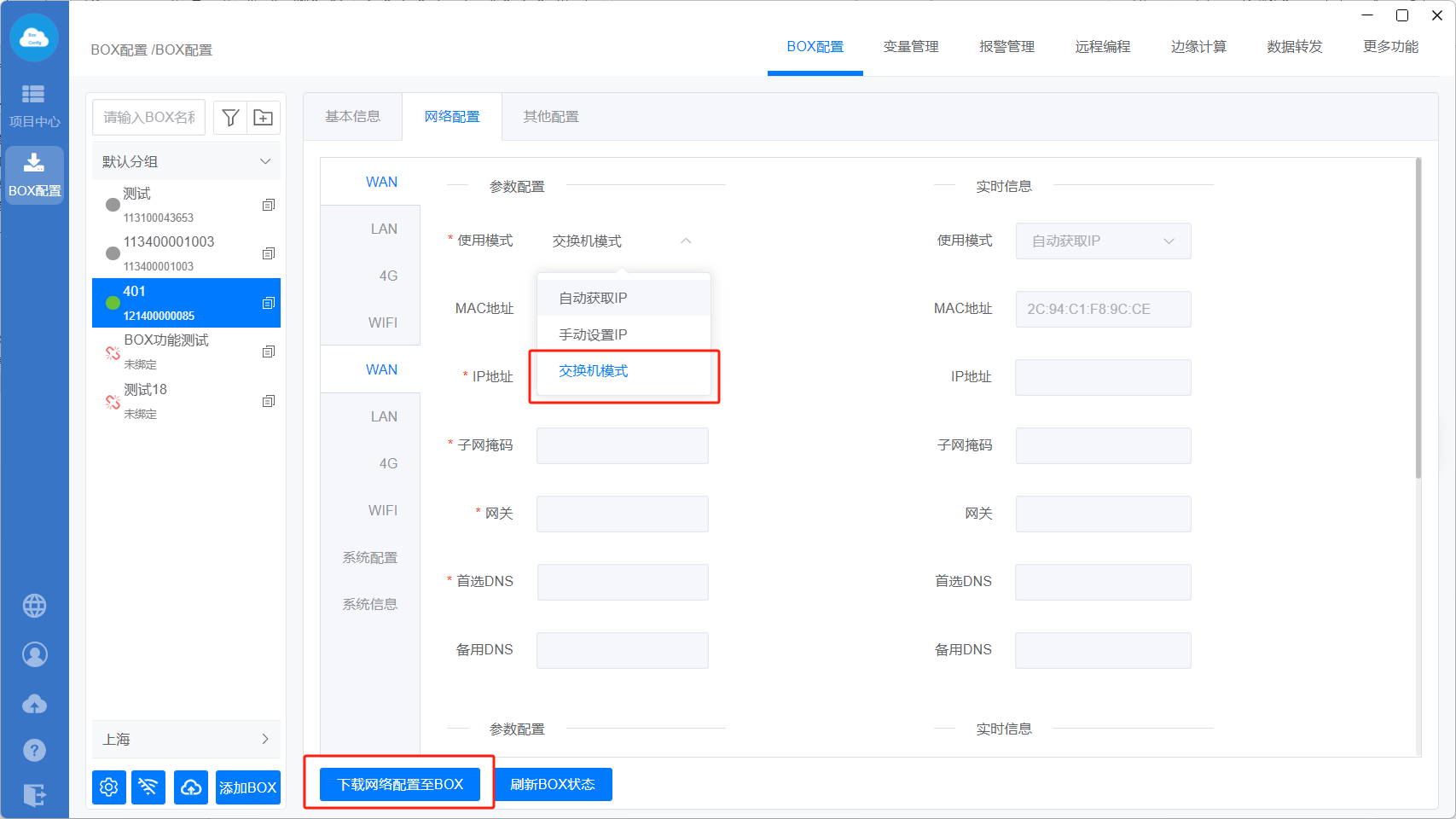

401系列有1个WAN口，4个LAN口，4个LAN口可以当作交换机使用，如果WAN口设置交换机功能，WAN口也可以当作交换机使用，设置好之后点击下载网络配置至BOX。
# SIM卡
401系列可以插2张SIM卡，在卡1没有流量，卡2有流量的情况下，会自动切换到卡2，保证盒子能正常在线。

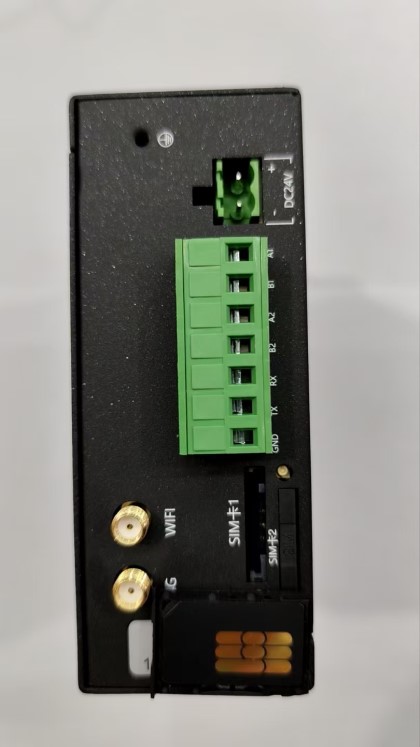

# 硬件接线图
