1.1 图表管理界面

1.1.1 名词解释

1. 数据集合

系统将数据分为4类：

**报警数据：**在配置软件里面设置的报警

**项目数据：**项目本身的数据，例如，项目状态、项目位置、项目信息等等

**历史数据：**在配置软件中存储的变量

**实时数据：**在配置软件中添加的变量

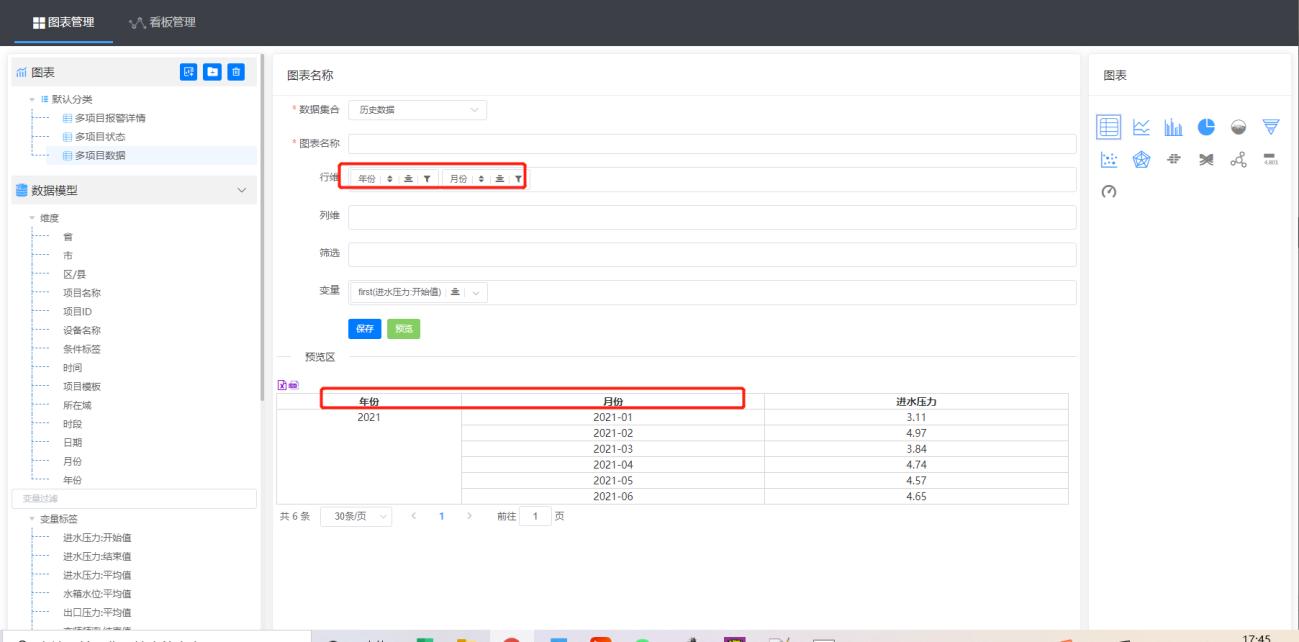

2. 行维

和EXCEL的行和列一样，如果将某几个属性拖拽到行维上，这几个属性排在一行

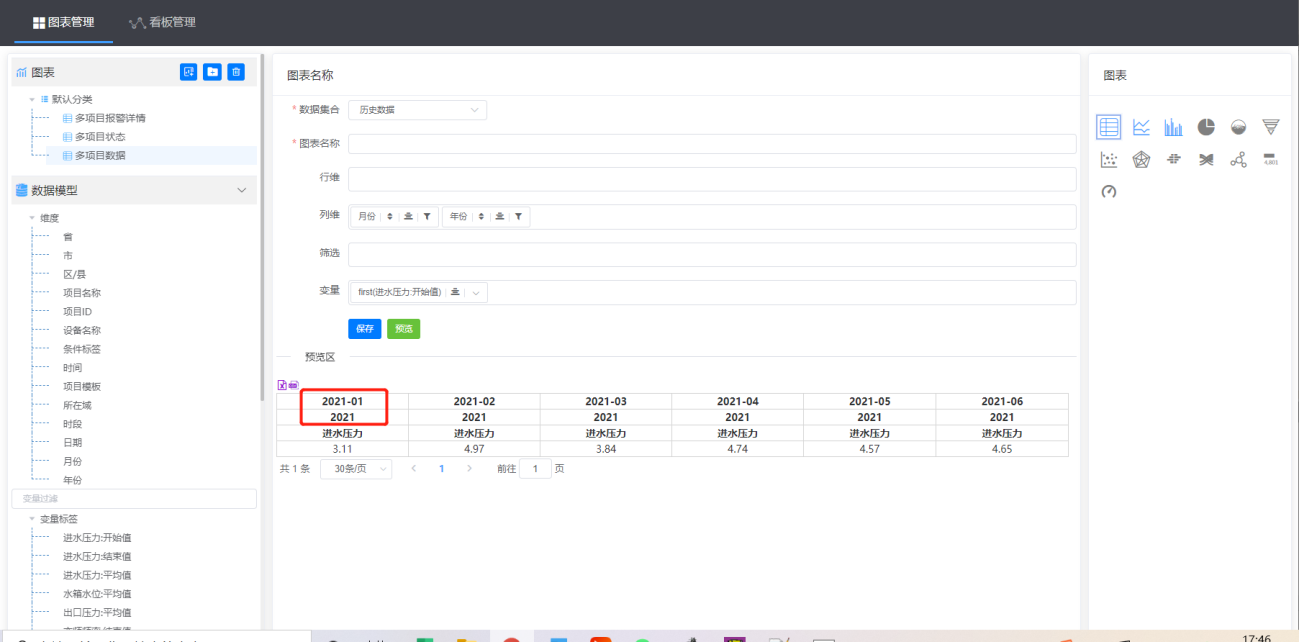

3. 列维

和EXCEL的行和列一样，如果将某几个属性拖拽到列维上，这几个属性排在一个列

4. 筛选

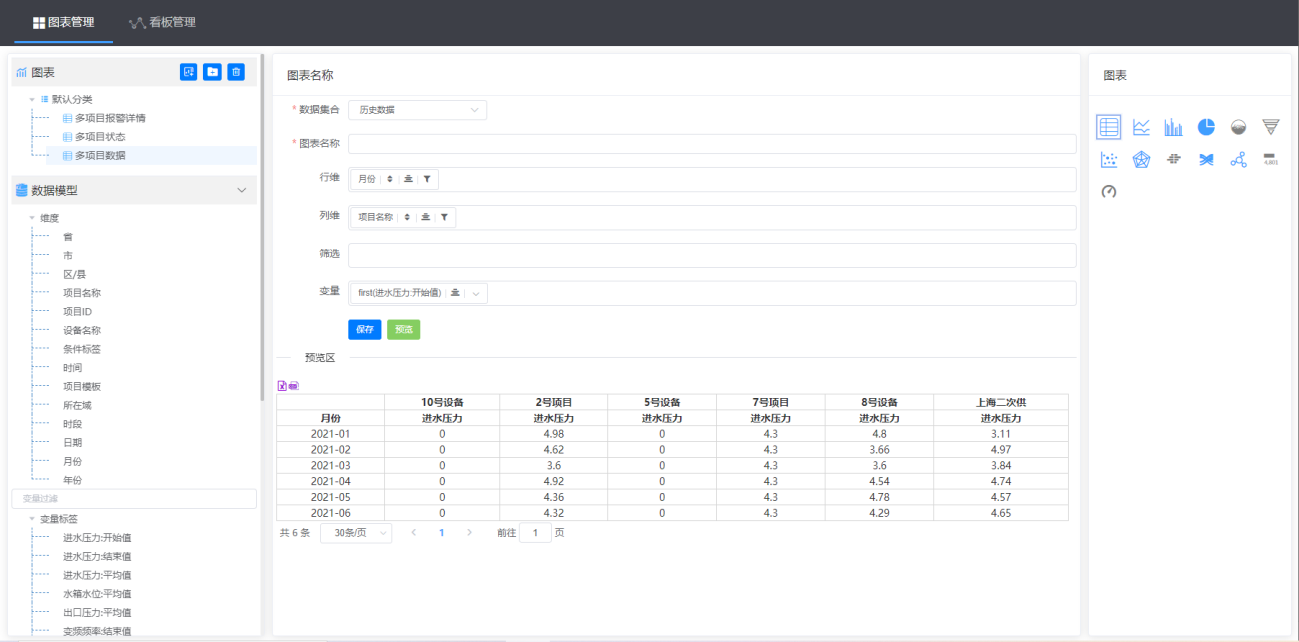

筛选前：有6个月的数据

经过如下操作

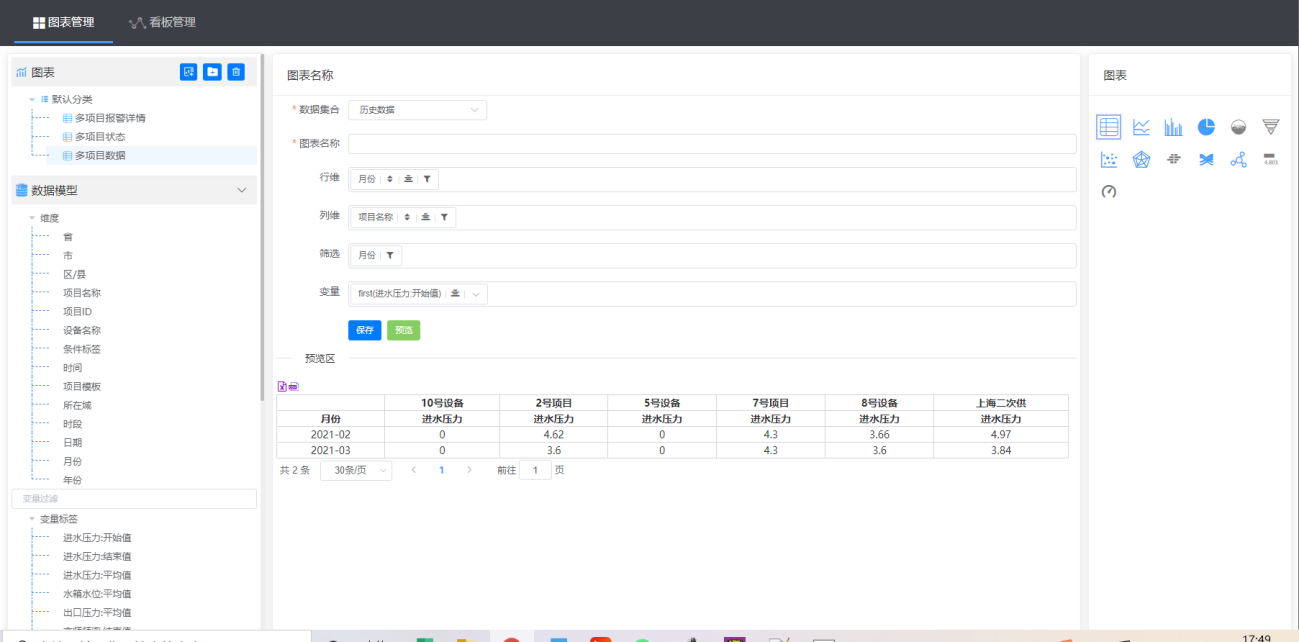

筛选后：有4个月的数据

5. 变量

任何元素拖拽到变量栏，就会变成数值。

将变量拖拽过来，则显示变量对应的数值；

将非变量元素拖拽过来，则进行计数；

例如：

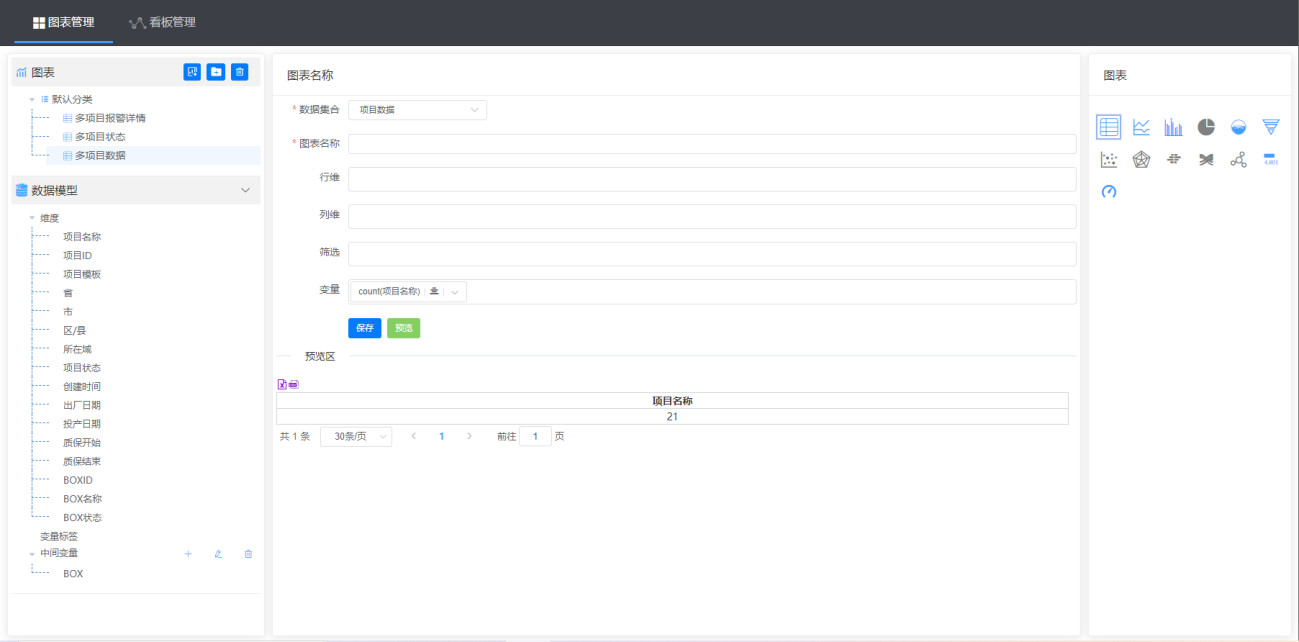

将项目名称拖拽过来，则显示项目的个数；

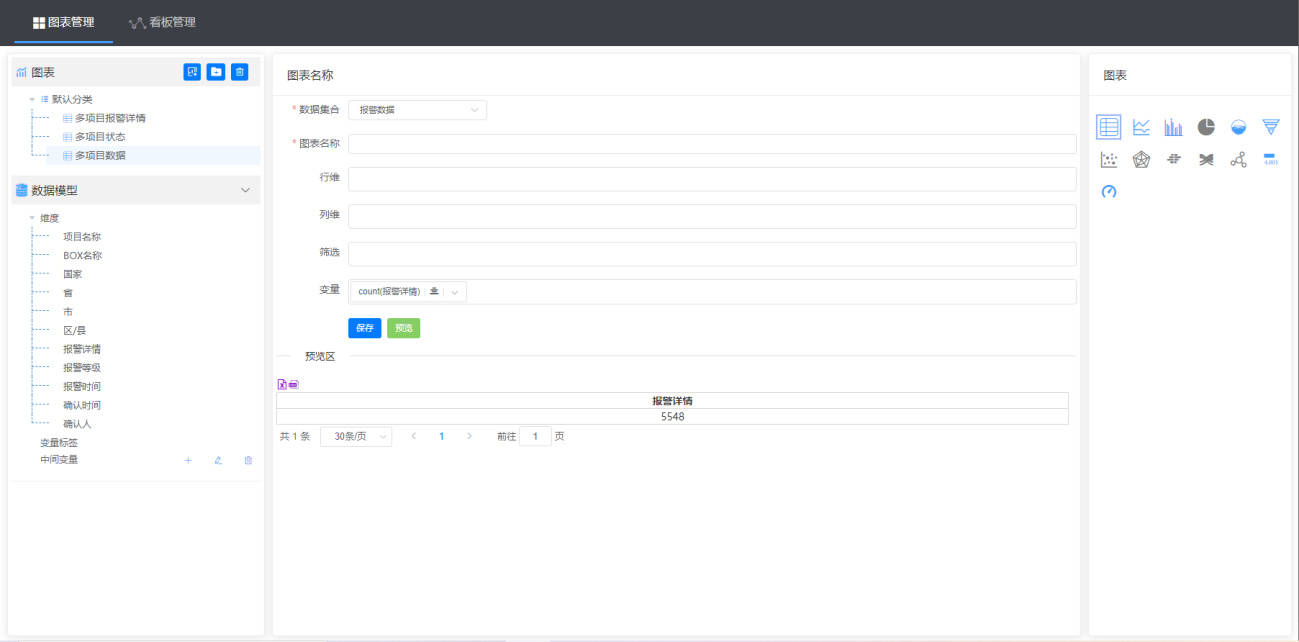

将报警详细拖拽过来，则显示报警总数；

6. 聚合方式

例如某个变量设置了平均值的属性，那么参与运算的就是平均值。

聚合方式就是：对平均值进行二次运算：求和、计数、平均、最大值、最小值等等

1.1.2 图表实现的前提条件

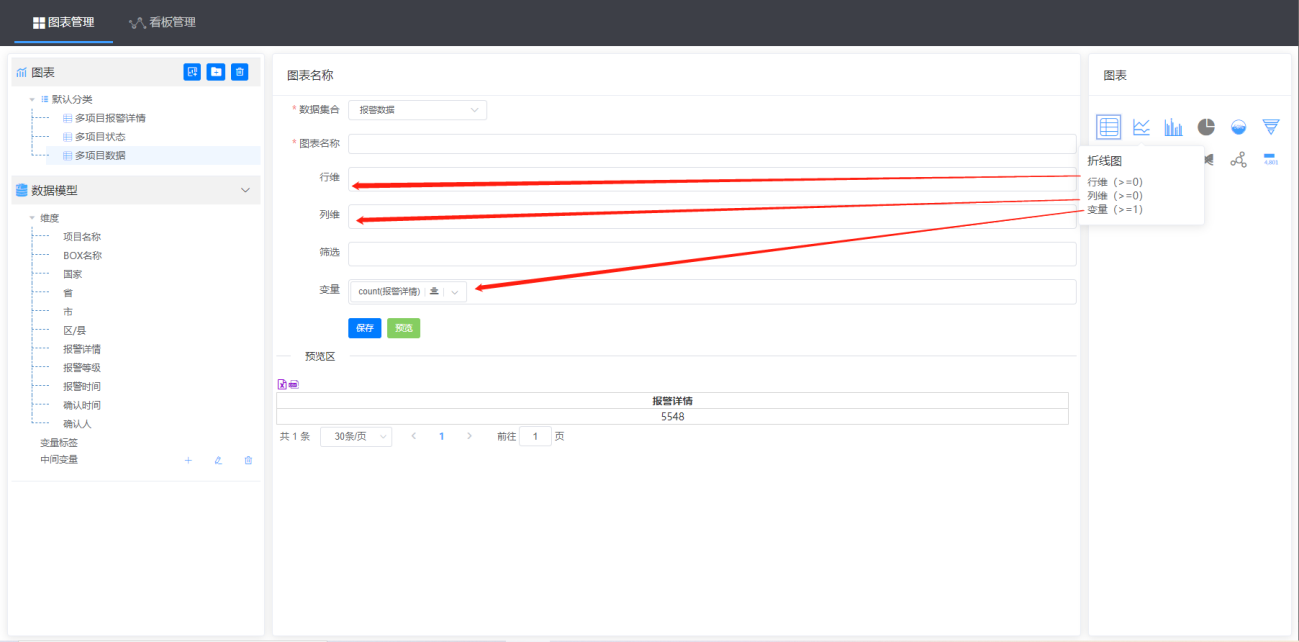

将鼠标放在图表上面，图表会显示点亮的条件，点亮之后，表示可以选择。

1.1.3 中间变量

可以对多个数据进行计算

例如：将2个变量的累计值进行计算或者将3个变量的平均值进行计算等等

表达式格式：聚合方式（度量）再加上加 +、减 -、乘 *、除 /、括号 ()。

注意

聚合方式要和度量里的标签类型保持一致；比如度量是*：平均值，那么聚合方式勾选“avg”

标签类型	聚合方式
开始值	first
结束值	last
最小值	min
最大值	max
平均值	avg

()要使用英文输入法。

示例：

说明 其中A、B、C、D为标签名字

1. 平均值求和

表达式：avg(A:平均值)+avg(B:平均值)

2. 差值求和

表达式：sum(A:差值)+sum(B:差值)

3. 平均值减100

表达式：avg(A:平均值)-100

4. 两个数据的平均值加起来乘100

表达式：(avg(A:平均值)+avg(B:平均值))*100

5. 一个变量的平均值除以另外一个变量的平均值

表达式：avg(A:平均值)/avg(B:平均值)

6. 加减乘除及括号混合运算

表达式：(avg(A平均值)+avg(B:平均值))*10/(first(C:起始值)-last(D:结束值))

1.2 看板设计界面控件介绍

1.2.1 文本

普通文字，可以在看板里面录入文字，可在右侧属性设置文本的大小、颜色、字体样式等属性

1.2.2 滚动文本

在该控件输入的文字，运行时，一直滚动显示，可在右侧属性设置文本的大小、颜色、字体样式等属性

1.2.3 时钟

时间和日期

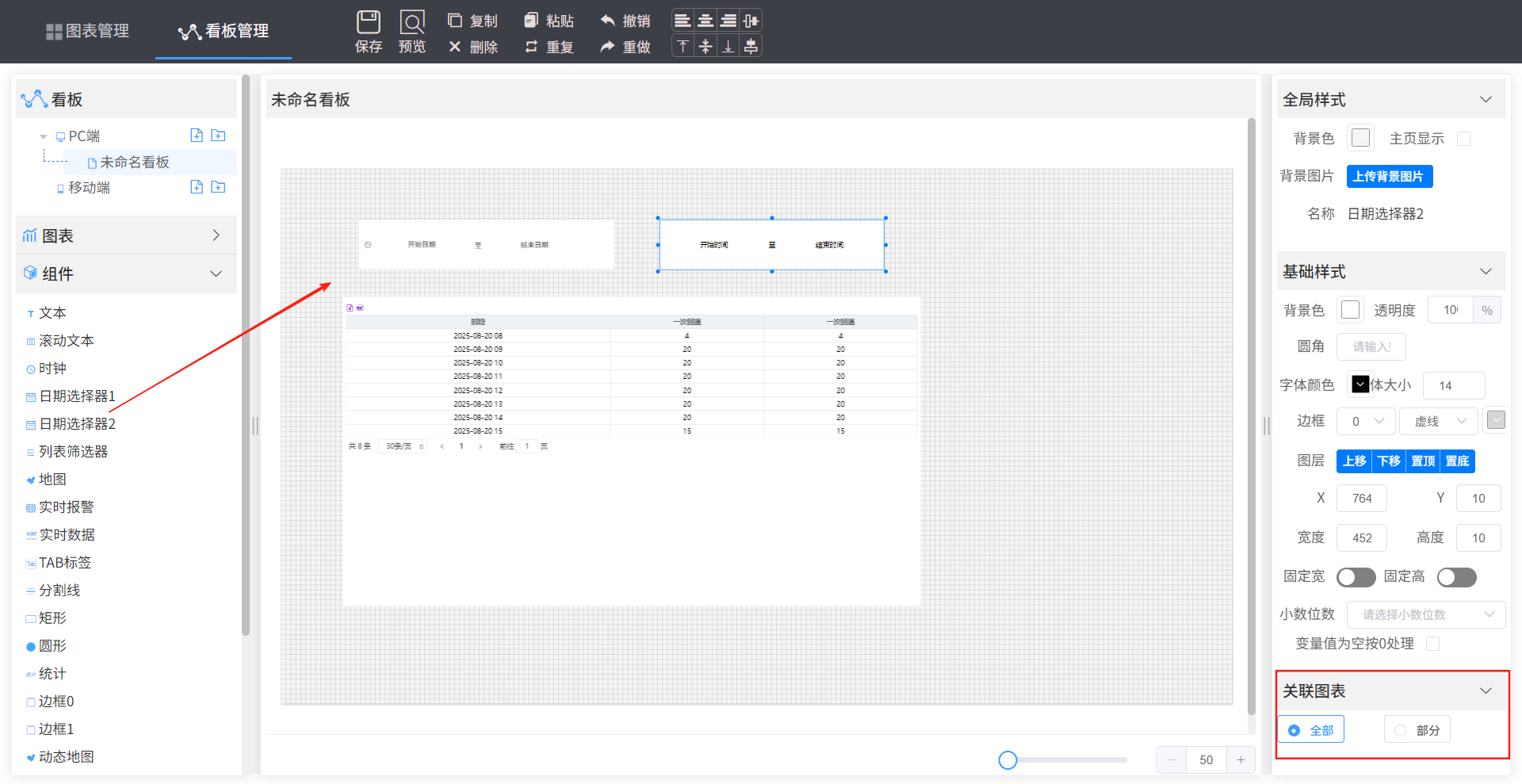

1.2.4 日期选择器

可以关联当前看板内所有或者部分图表，被关联的图表可以同步联动。

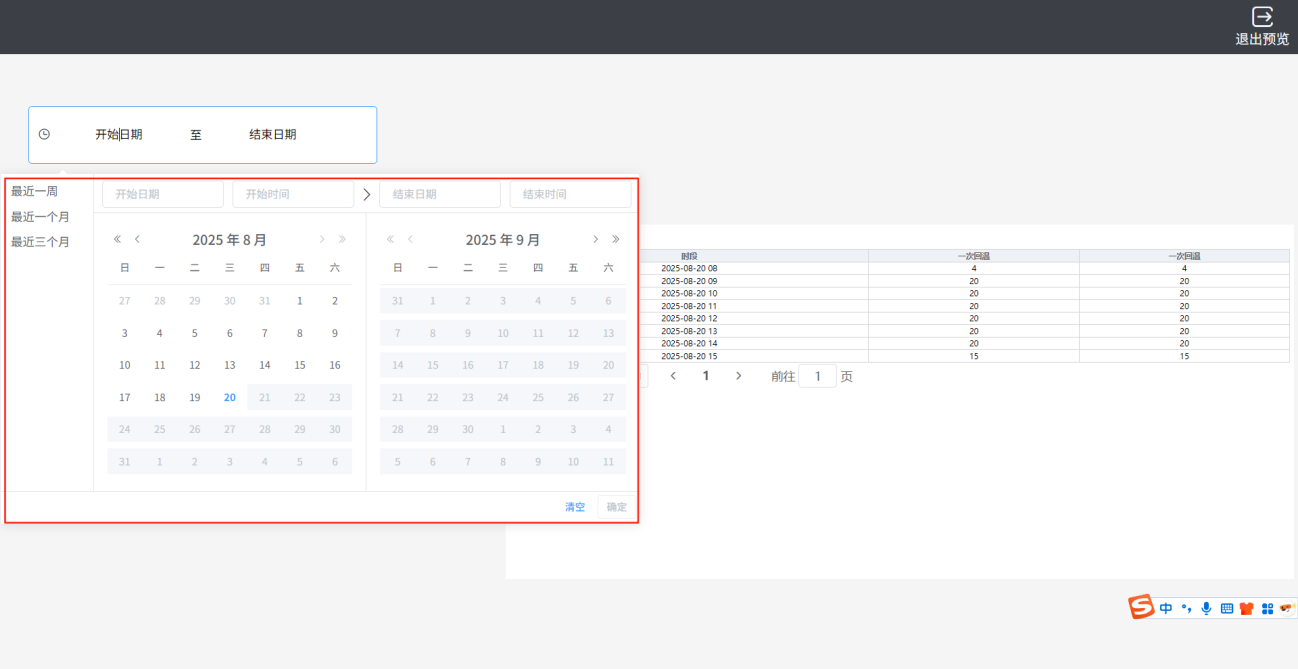

日期选择器1：支持快速选择＋时间

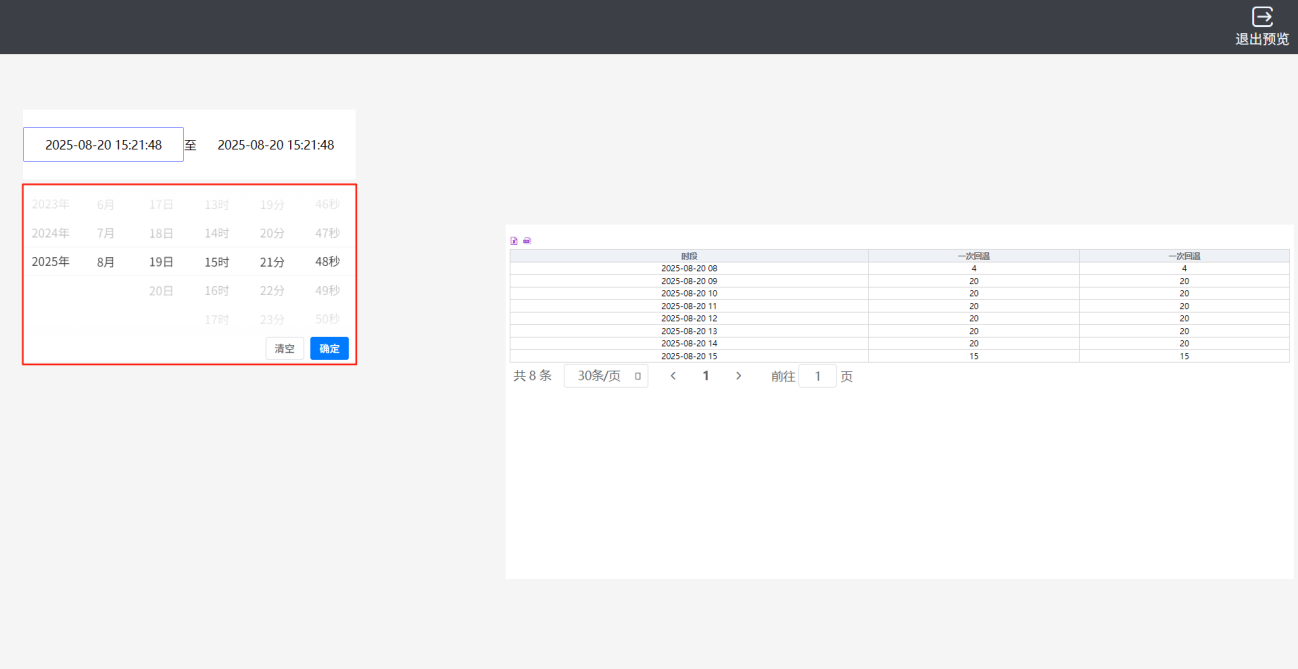

日期选择器2：支持选择时间

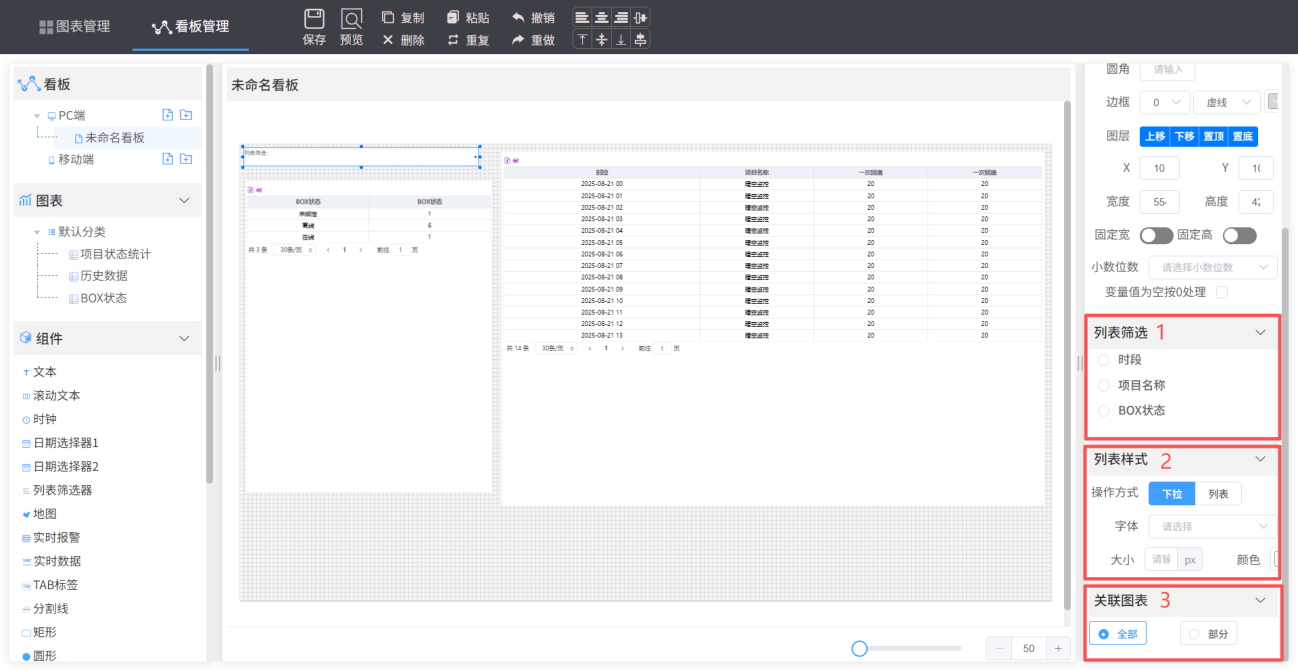

1.2.5 列表选择器

将当前看板内所有的图表的维度提取出来，然后设置以哪一个维度进行筛选数据

1. 列表筛选：将当前看板内所有的维度提取出来，选择一个维度进行筛选
2. 列表样式：提供下拉和列表2中方式，具体效果预览之后可以看出
3. 关联图表：列表筛选器筛选那几个图表。

1.2.6 地图

展示当前账户的所有位置和状态，该地图不能缩放，固定为中国地图。

1.2.7 实时报警

可以将账户里面所有的活跃报警显示出来，并滚动播放。

1.2.8 实时数据

显示变量的实时数据

1.2.9 TAB标签

分页显示不同的内容，并可以自动翻页

1.2.10 动态地图

展示当前账户的所有位置和状态，该地图支持缩放，可以显示全球地图。

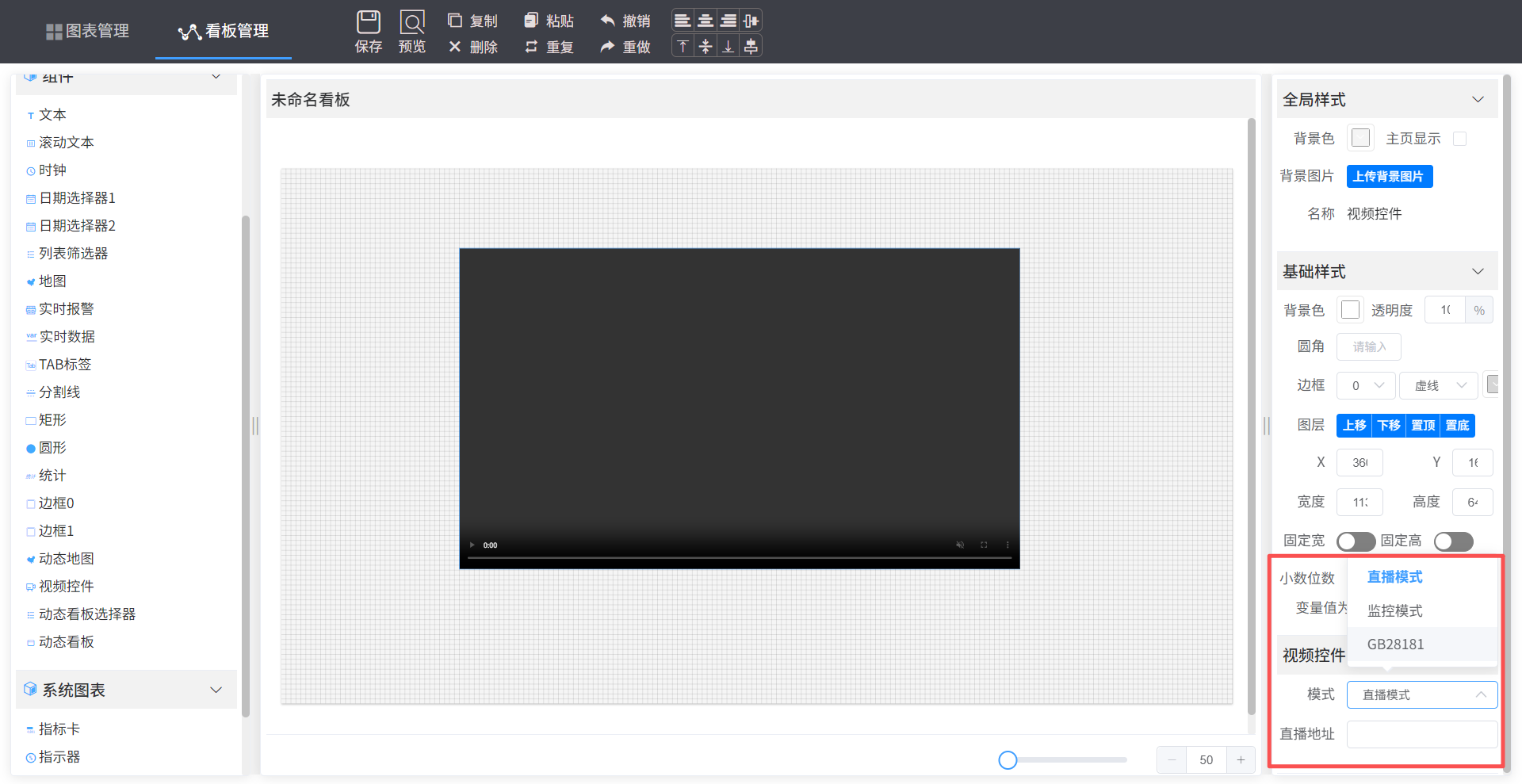

1.2.11 视频控件

支持查看萤石云直播/监控模式，以及GB28181协议的摄像头视频

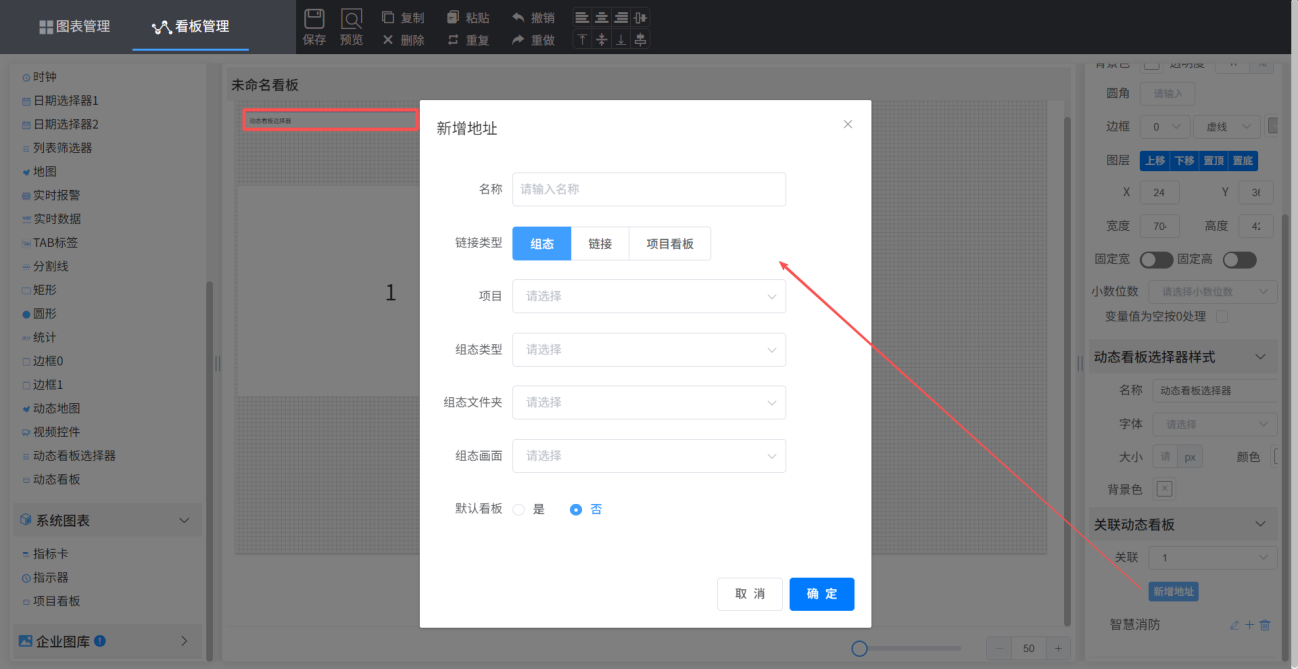

1.2.12 动态看板选择器

搭配动态看板使用，通过关联看板，新增看板内容，实现动态看板的切换。点击新增地址可以设置看板的内容。

1.2.13 动态看板

展示不同的界面，支持组态画面、链接以及项目看板。看板内容需要在动态看板选择器中新增。

1.2.14 指标卡

可以综合展示数据的值、同比环比等百分比

1.2.15 指示器

显示某个变量的百分比

显示某2个变量的对比百分比

1. 选择对应的属性
2. 设置该变量需要计算的时间截止点。

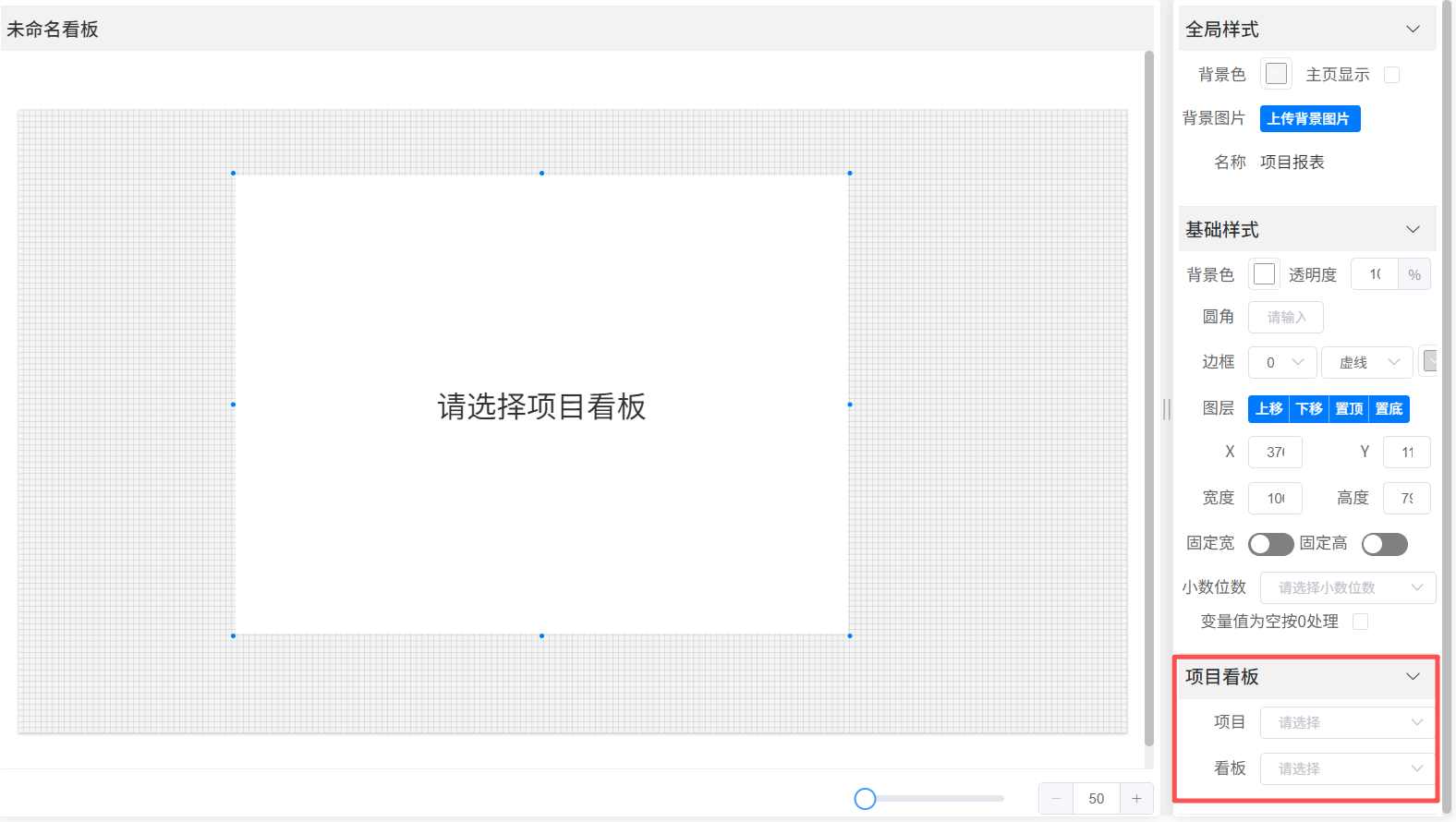

1.2.16 项目看板

显示项目的看板
