MODBUS

功能说明：BOX采集PLC到数据后，通过MODBUS协议传输给第三方软件。

数据流向：

PLC—＞BOX—＞触摸屏等设备以及第三方软件

本文只介绍BOX到第三方软件相关的设置，PLC到BOX的数据采集详见《各品牌PLC通讯说明》

前提条件：

BOX固件版本3.5以上；

# 1.1.2 Modbus TCP

本文以电脑modbus scan 读取BOX数据为例。

硬件接线：BOX LAN口网线连接电脑，并且设置电脑IP和BOX LAN IP在一个网段。

操作步骤：

添加Modbus转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

(1). 添加Modbus转发协议

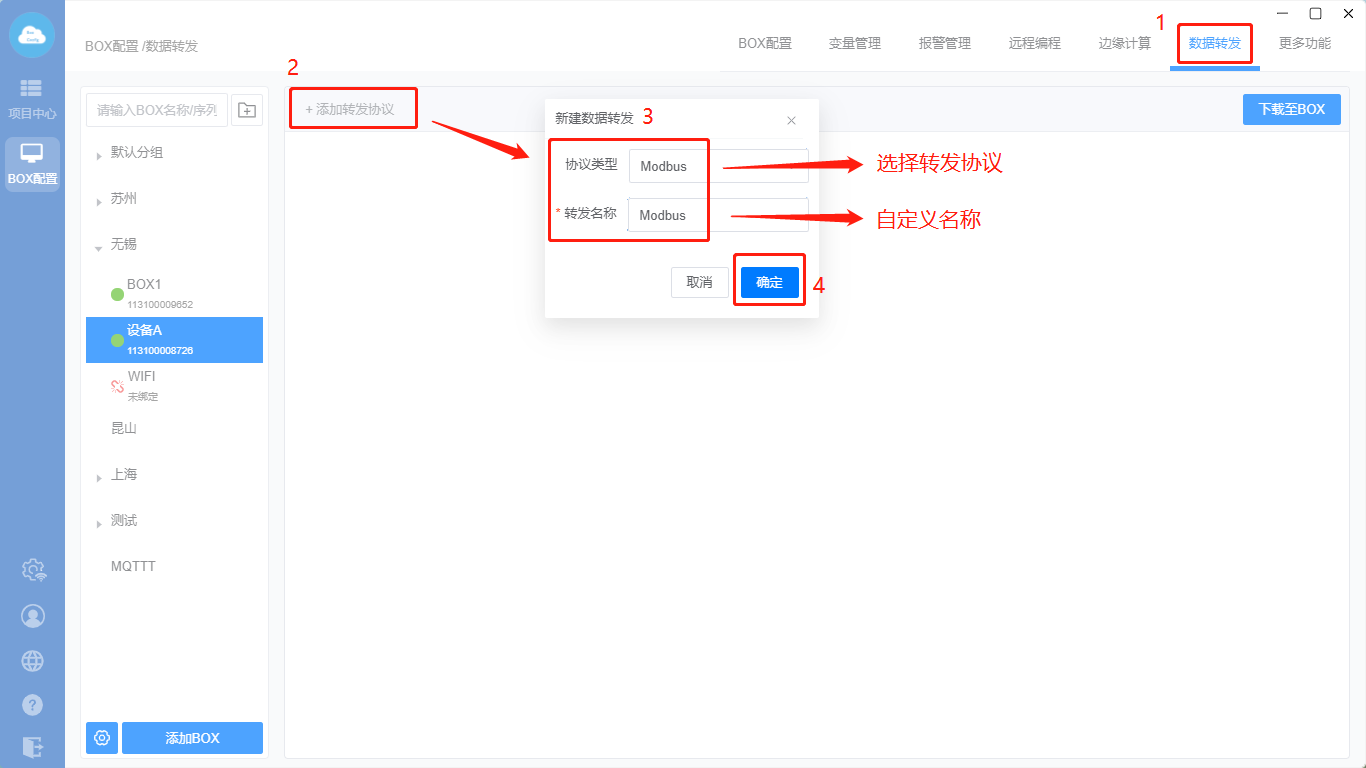

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“Modbus”，转发名称自定义，然后点击“确定”

(2). 设置转发基础属性

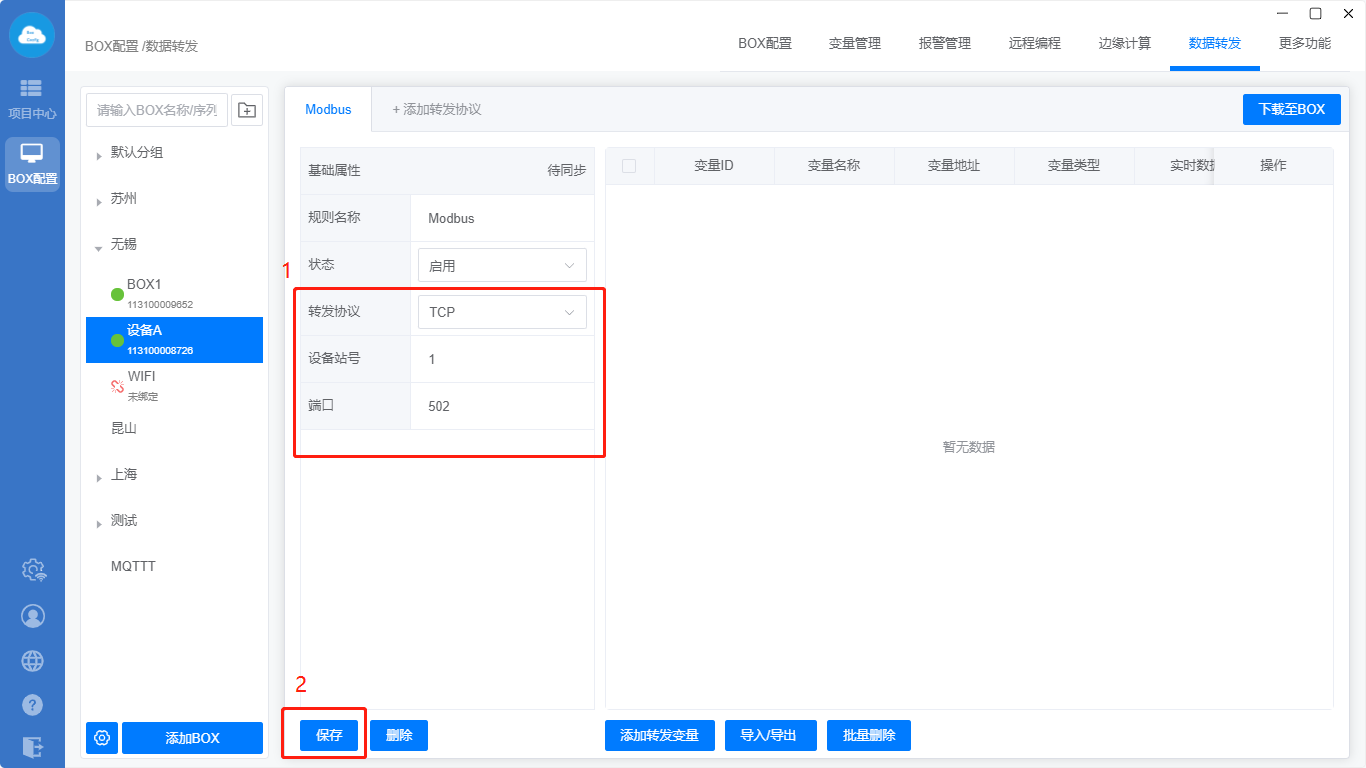

选择转发协议为“TCP”，端口默认502，然后点击保存。

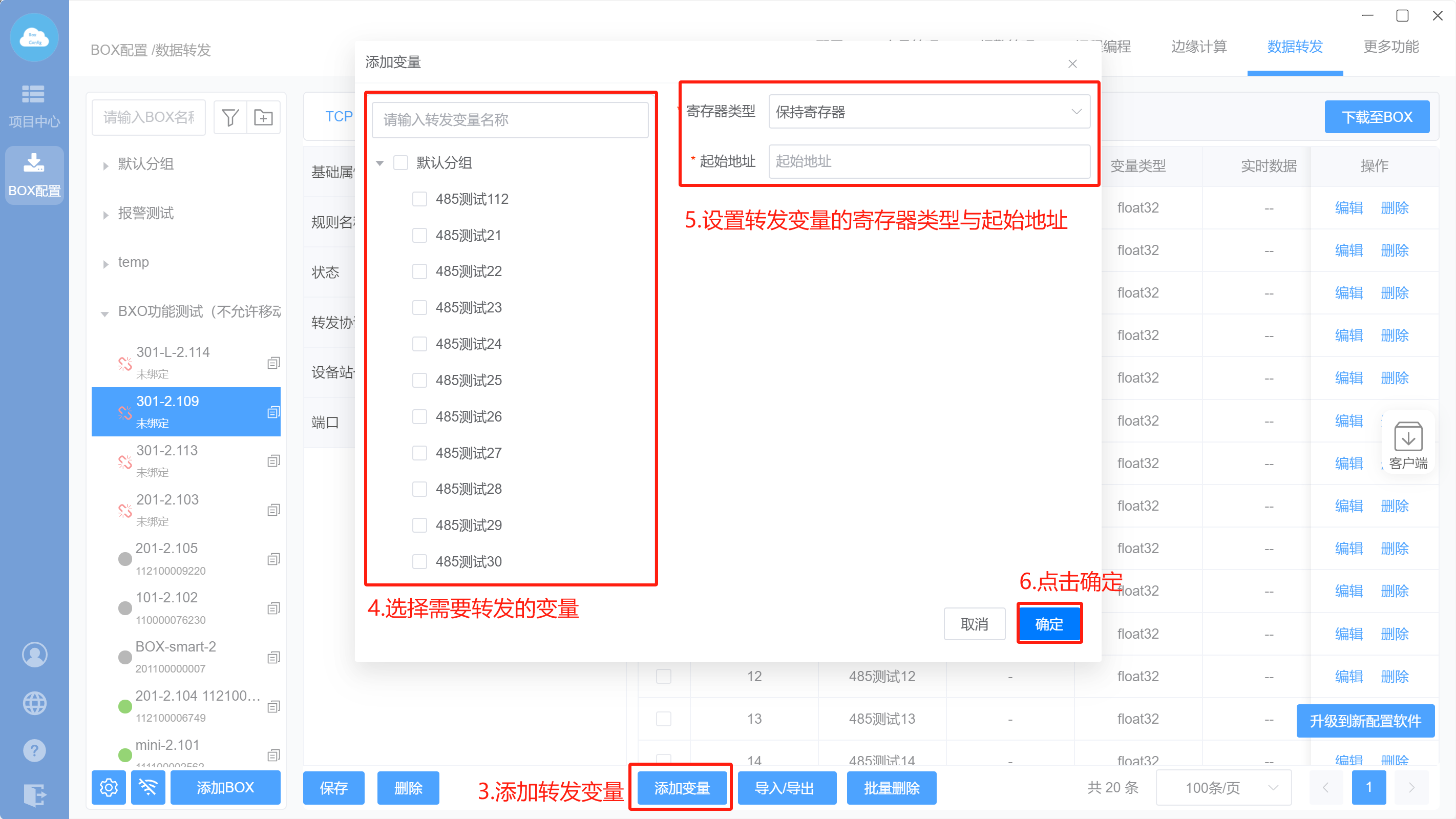

(3). 添加转发变量

(4). 添加后需要点击下载至BOX，如下图所示：

可查看每个变量转发的modbus地址，也可以进行二次修改

(5). 触摸屏等设备以及第三方软件读modbus 变量。

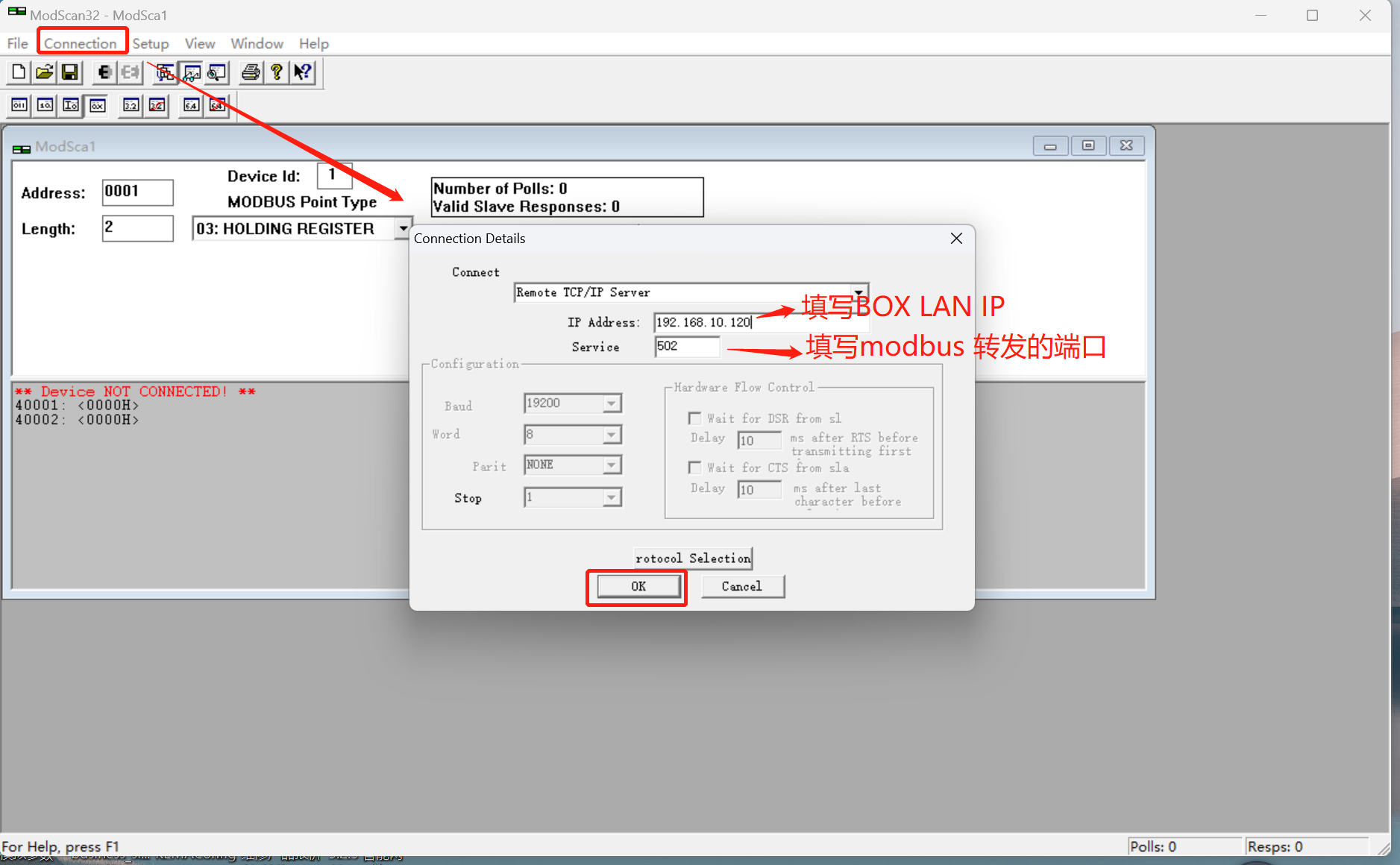

本文以电脑modbus scan 读取为例，在modbus scan 填写BOX LAN IP，转发的端口和转发的MODBUS 地址

本文以电脑modbus scan 读取BOX数据为例。

硬件接线：BOX 232或者485口通过USB转串口连接电脑。

操作步骤：

添加Modbus转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

(1). 添加Modbus转发协议

(2). 设置转发基础属性

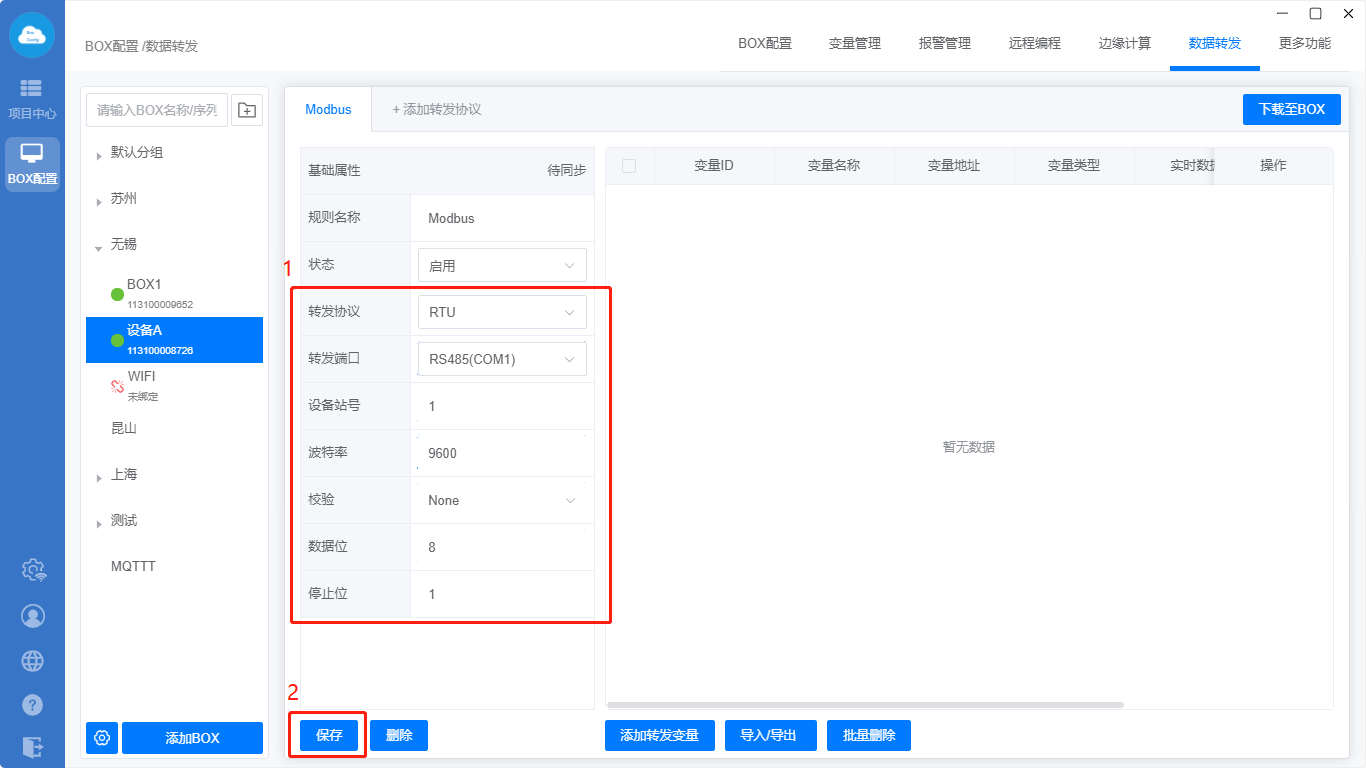

选择转发协议为“RTU”，转发端口和串口参数后点击“保存”

注意：盒子的232或者485端口不能同时用于读PLC数据和数据转发，要设置独立的端口用于数据转发。

(3). 添加转发变量

(4). 添加后需要点击下载至BOX如下图所示：

可查看每个变量转发的modbus地址，也可以进行二次修改

(5). 触摸屏等设备以及第三方软件读modbus 变量。

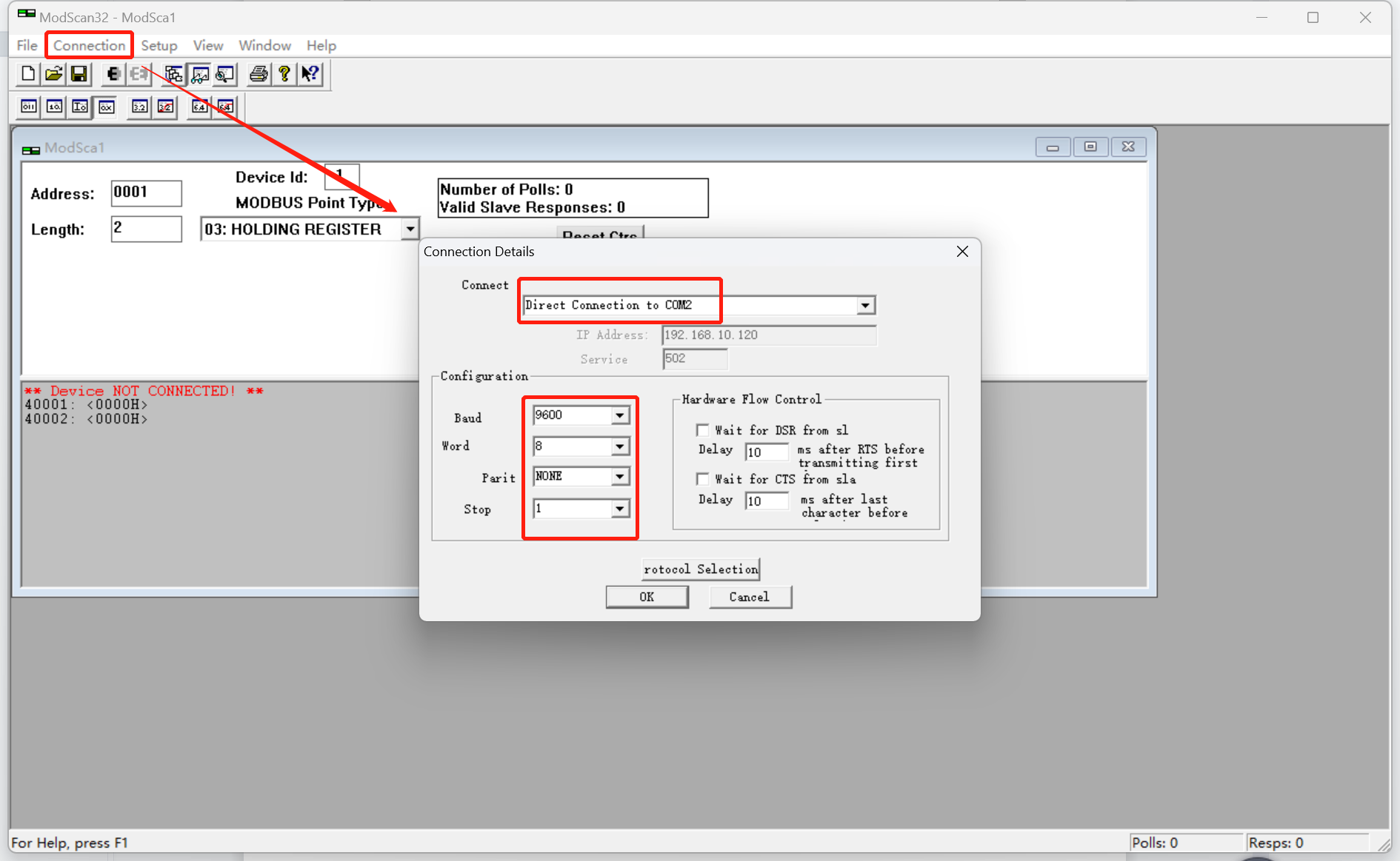

本文以电脑modbus scan 读取为例，在modbus scan 填写USB连电脑电脑显示的端口号，并设置转发的串口参数。
