功能：显示变量的实时变化曲线。

前提条件

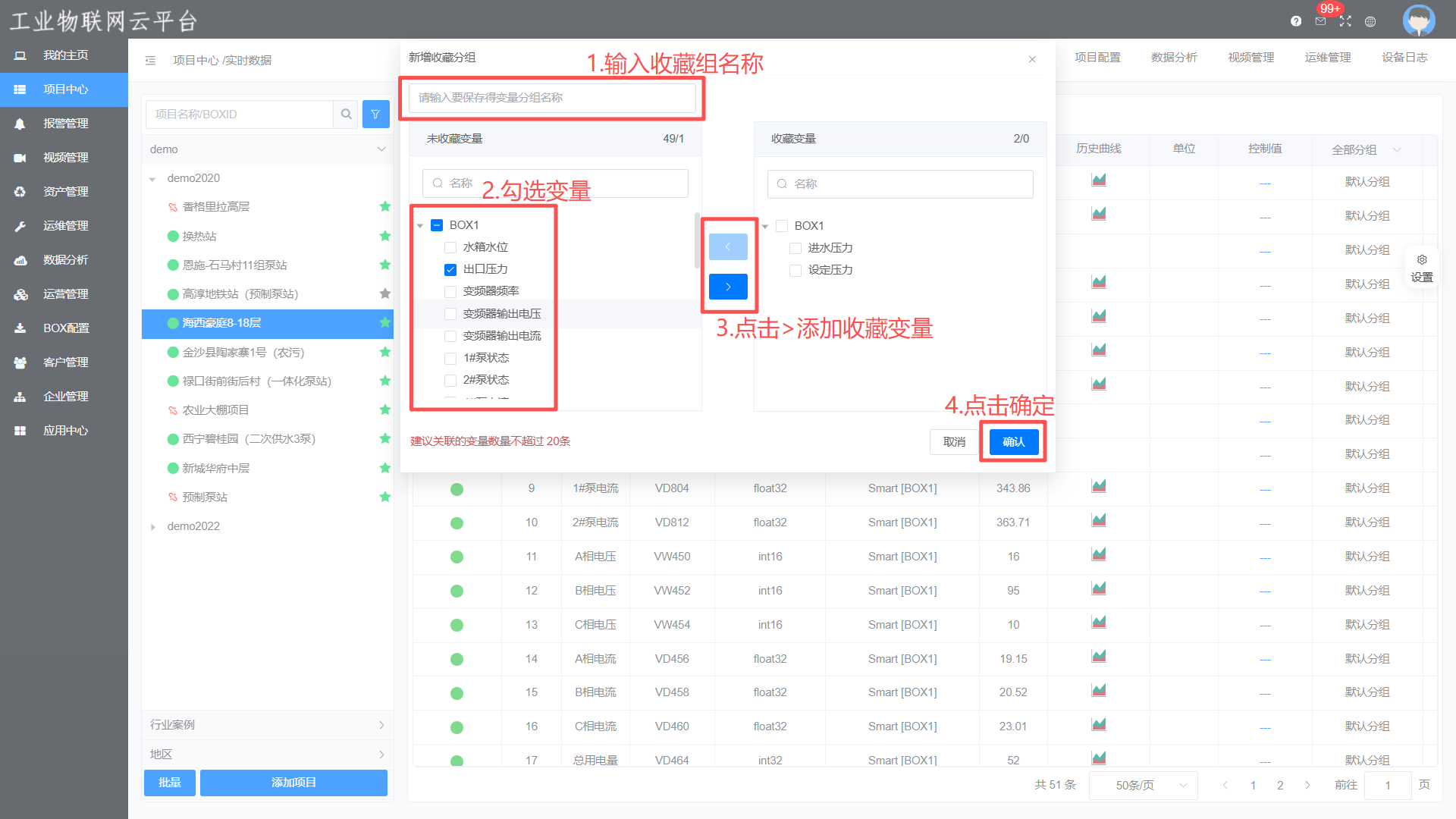

云平台【项目中心】-【数据监控】-【实时数据】-【新建收藏】

使用说明

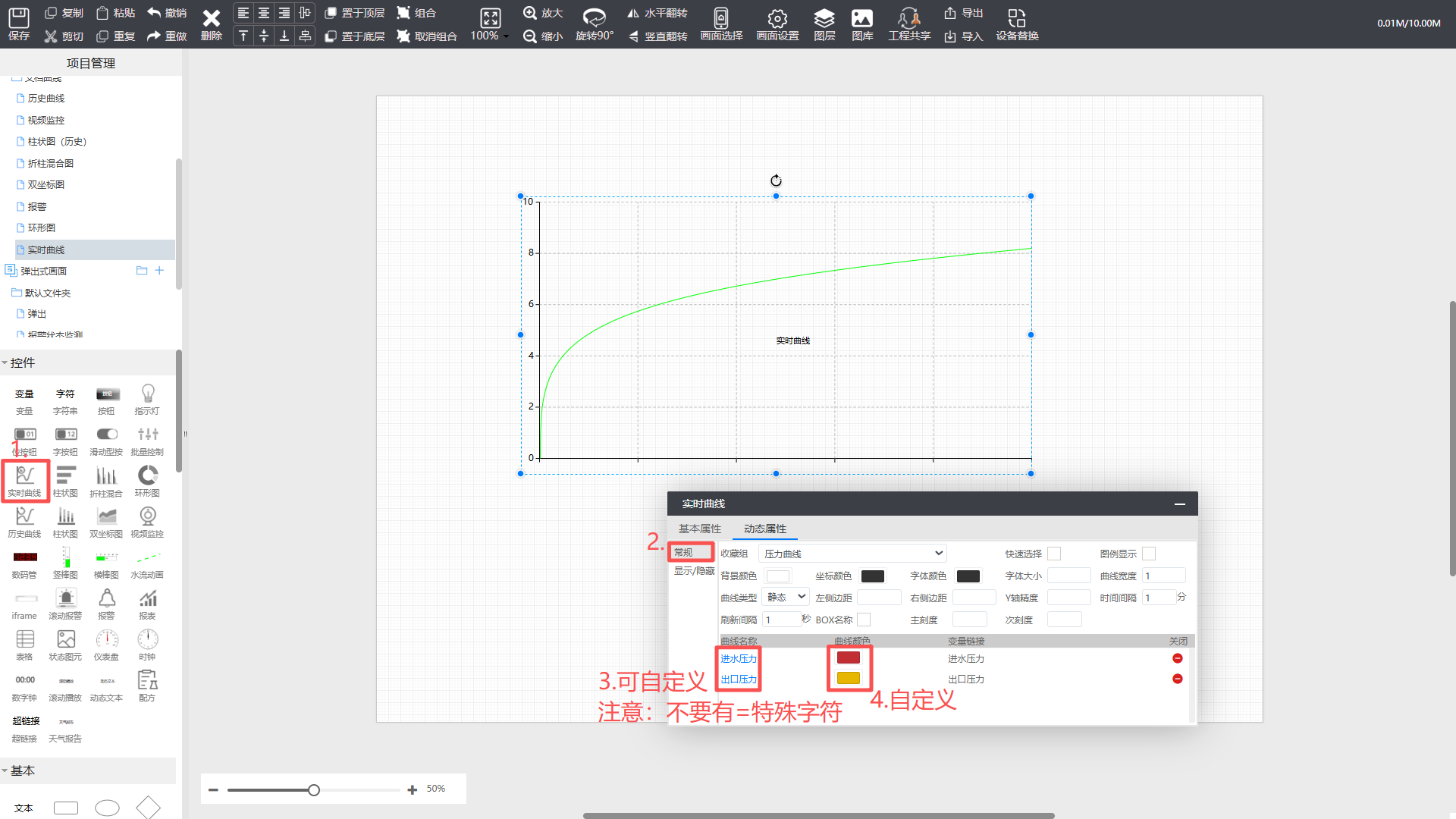

操作方法如下：

收藏组：选择在数据监控里添加的收藏组；选中某收藏组时，曲线列表会出现该收藏组设置的变量,此时可设置曲线的颜色，可关闭某个变量，关闭后此变量不会在曲线中显示；

快速选择：默认不勾选；勾选后监控画面会出“查看周期”的选项，可设置显示1分钟/5分钟/10分钟/30分钟/60分钟/6小时/12小时/24小时的数据

图例显示:是否显示图例，图例为曲线名称，图例颜色和曲线颜色一致；在运行态可点击图例显示隐藏曲线

背景颜色：控件的背景色

坐标颜色：设置X轴、Y轴的坐标颜色，注意:如果曲线类型为动态，Y轴是对应曲线的颜色

字体颜色：设置坐标轴和快速选择的字体颜色；

字体大小：设置坐标轴、图例提示框的字体大小；

曲线宽度：曲线的宽度；

曲线类型：分静态和动态两种；

（1）静态：Y轴根据面所有曲线的最小值和最大值上下浮10%来自适应显示；

（2）动态：每个变量都有自己的Y轴，选中哪个变量，纵坐标显示那个变量的值Y范围；

左/右侧边距：曲线的左右边距；

Y轴精度：Y轴刻度的精度，默认为0，如果刻度带小数，可设置此参数；

时间间隔：显示多长时间的实时数据，单位分钟，默认一分钟；

刷新时间：设置多久刷新一次实时数据，单位秒，默认一秒；

BOX名称：是否显示BOX名称，显示后可以看到变量的所属BOX；

主刻度/次刻度：设置Y轴刻度的数量；

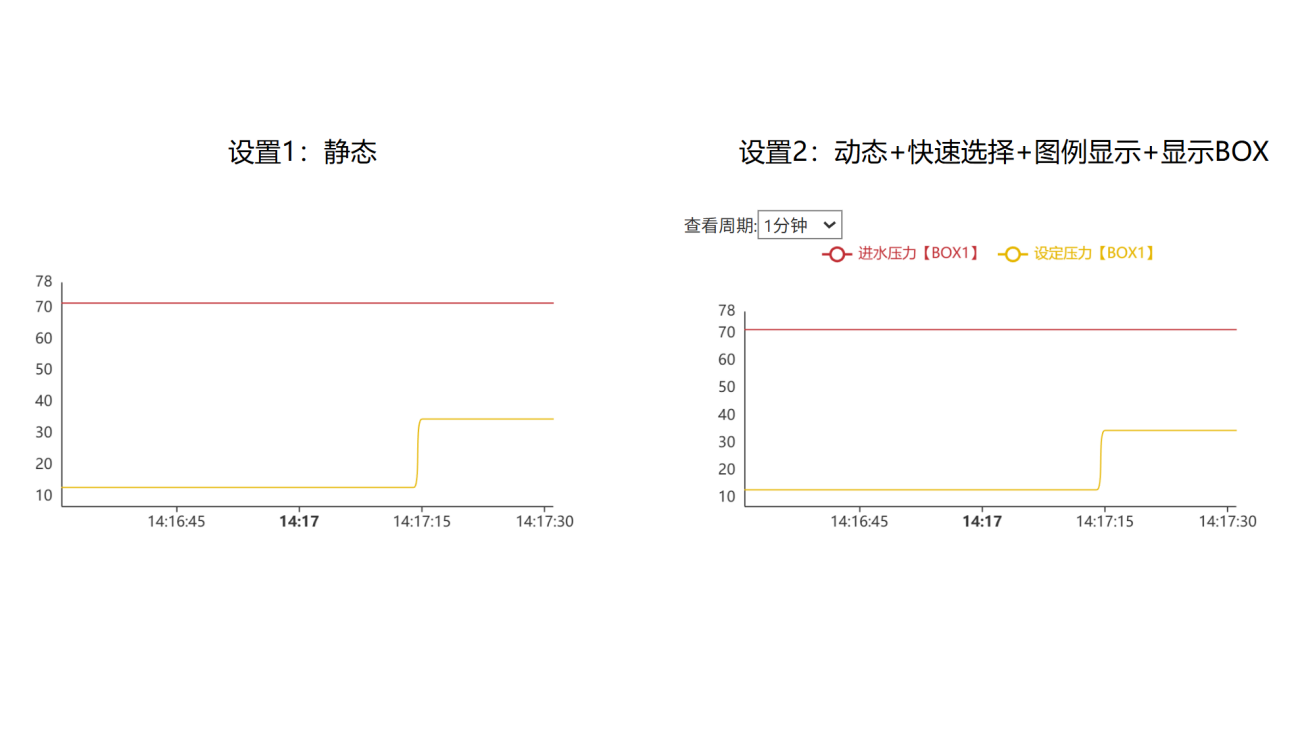

效果预览
