功能：显示变量的历史变化曲线。

前提条件

1、配置工具【BOX配置】-【变量管理】中对变量配置存储，并下载到BOX；

2、云平台【实时数据】添加收藏组

使用说明

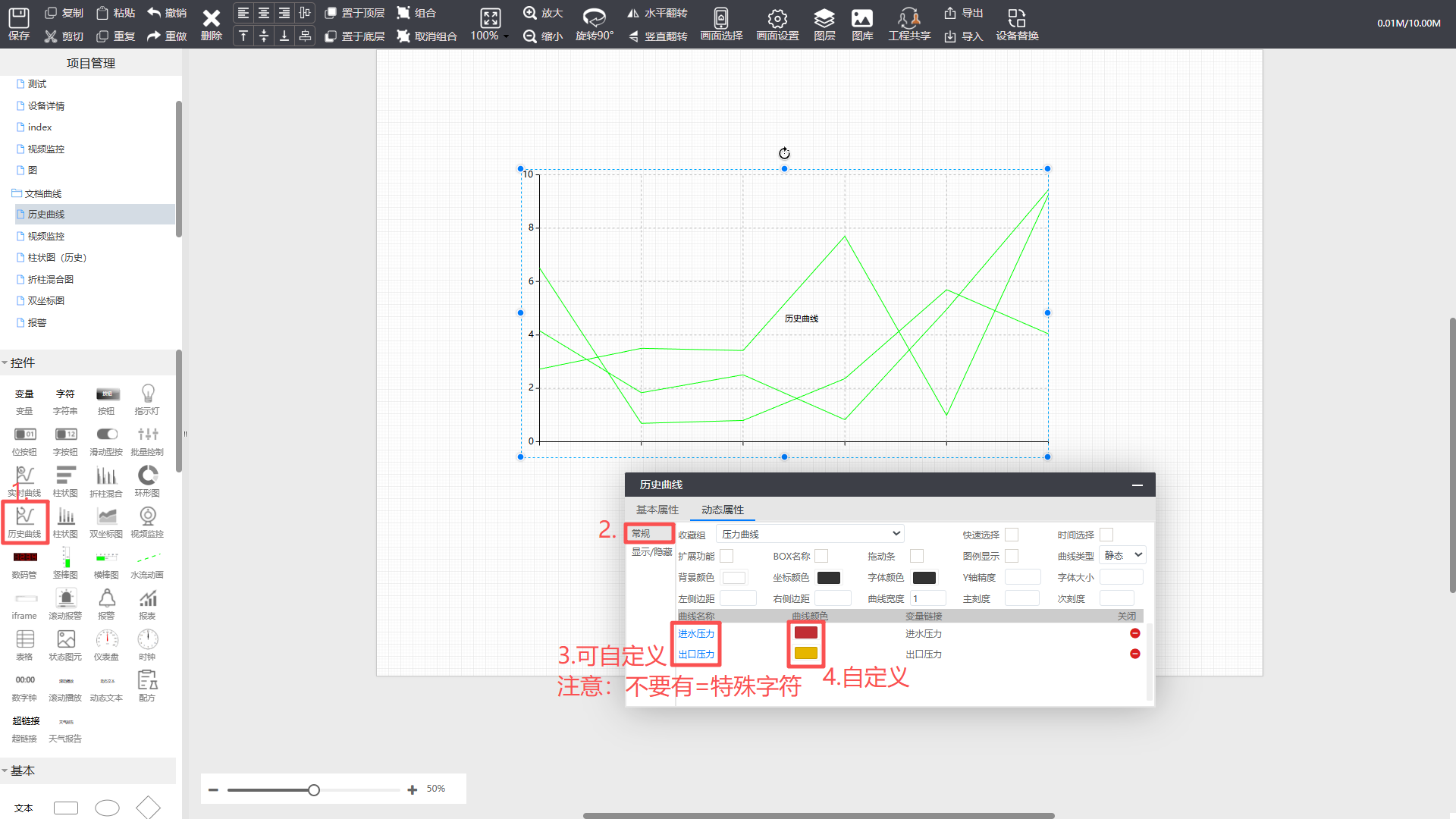

操作方法如下：

收藏组：选择在数据监控里添加的收藏组；选中某收藏组时，曲线列表会出现该收藏组设置的变量,此时可设置曲线的颜色，可关闭某个变量，关闭后此变量不会再曲线中显示；

快速选择：默认不勾选；默认时间段的快选择，可设置显示今天/昨天/最近七天/本月/上个月/最近24小时：

时间选择：默认不勾选；勾选后可以自定义时间筛选；

扩展功能：下载历史数据表格、打印、重置图标等功能；

（1）下载;把当前时间段的数据导出为Excel格式；

（2）重置:恢复图表初始化样式；

（3）打印:通过打印机打印当前曲线；

BOX名称：是否显示BOX名称，显示后可以看到变量的所属BOX；

拖动条：勾选后在曲线下面出现拖动条，可以通过鼠标拖动选择某些数据进行查看；

图例显示:是否显示图例，图例为曲线名称，图例颜色和曲线颜色一致；在运行态可点击图例显示隐藏曲线

曲线类型：分静态和动态两种；

（1）静态：Y轴根据面所有曲线的最小值和最大值上下浮10%来自适应显示；

（2）动态：每个变量都有自己的y轴，选中哪个变量，纵坐标显示那个变量的值Y范围；

背景颜色：控件的背景色；

坐标颜色：设置X轴、Y轴的坐标颜色，注意:如果曲线类型为动态，Y轴是对应曲线的颜色

字体颜色：设置坐标轴和快速选择的字体颜色；

Y轴精度：Y轴刻度的精度，默认为0，如果刻度带小数，可设置此参数；

字体大小：设置坐标轴、图例提示框的字体大小；

左/右侧边距：曲线的左右边距；

曲线宽度：曲线的宽度；

主刻度/次刻度：设置Y轴刻度的数量；

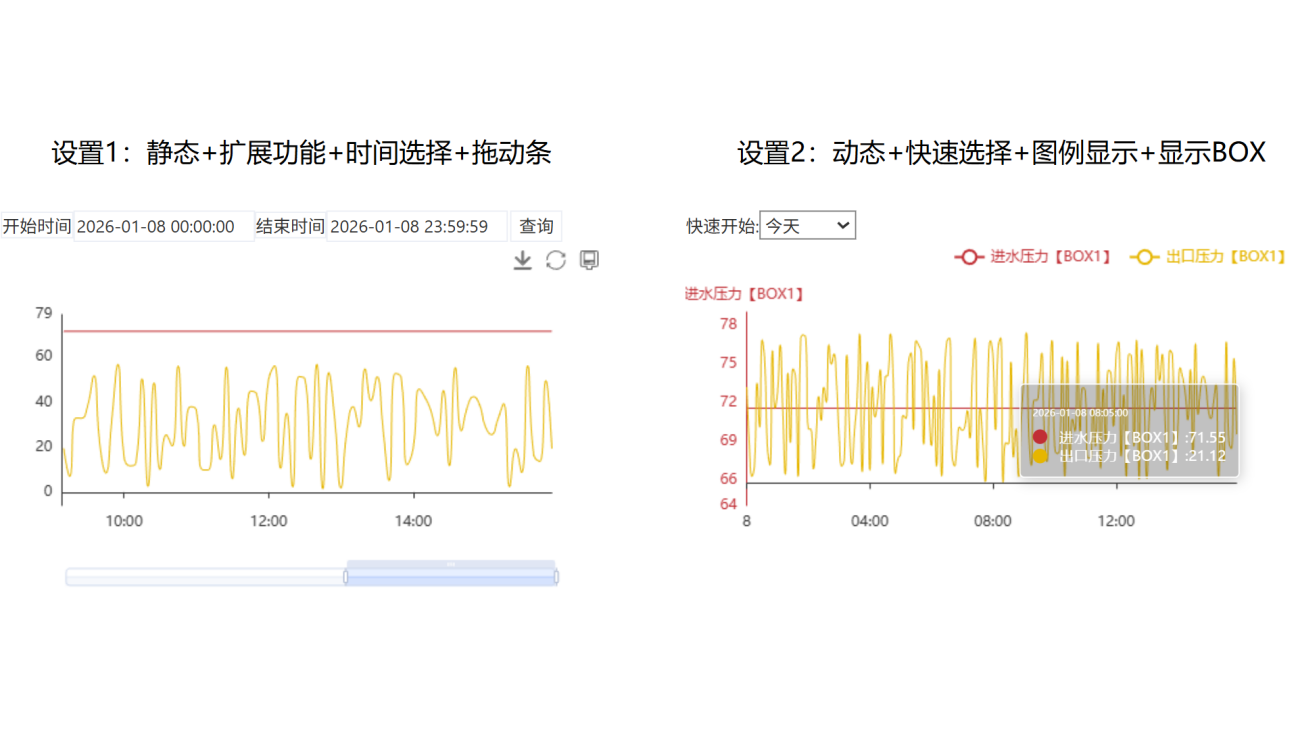

效果预览
