添加PLC和变量（以西门子串口和网口举例）
本文以西门子200及200mart为例，更多说明请至《BOX与各品牌PLC通讯说明》
# 西门子串口
西门子S7-200为例
- 接线
| PLC端 | BOX端 |
|---|---|
| 3 | RS485:A |
| 8 | RS485:B |
- 添加设备

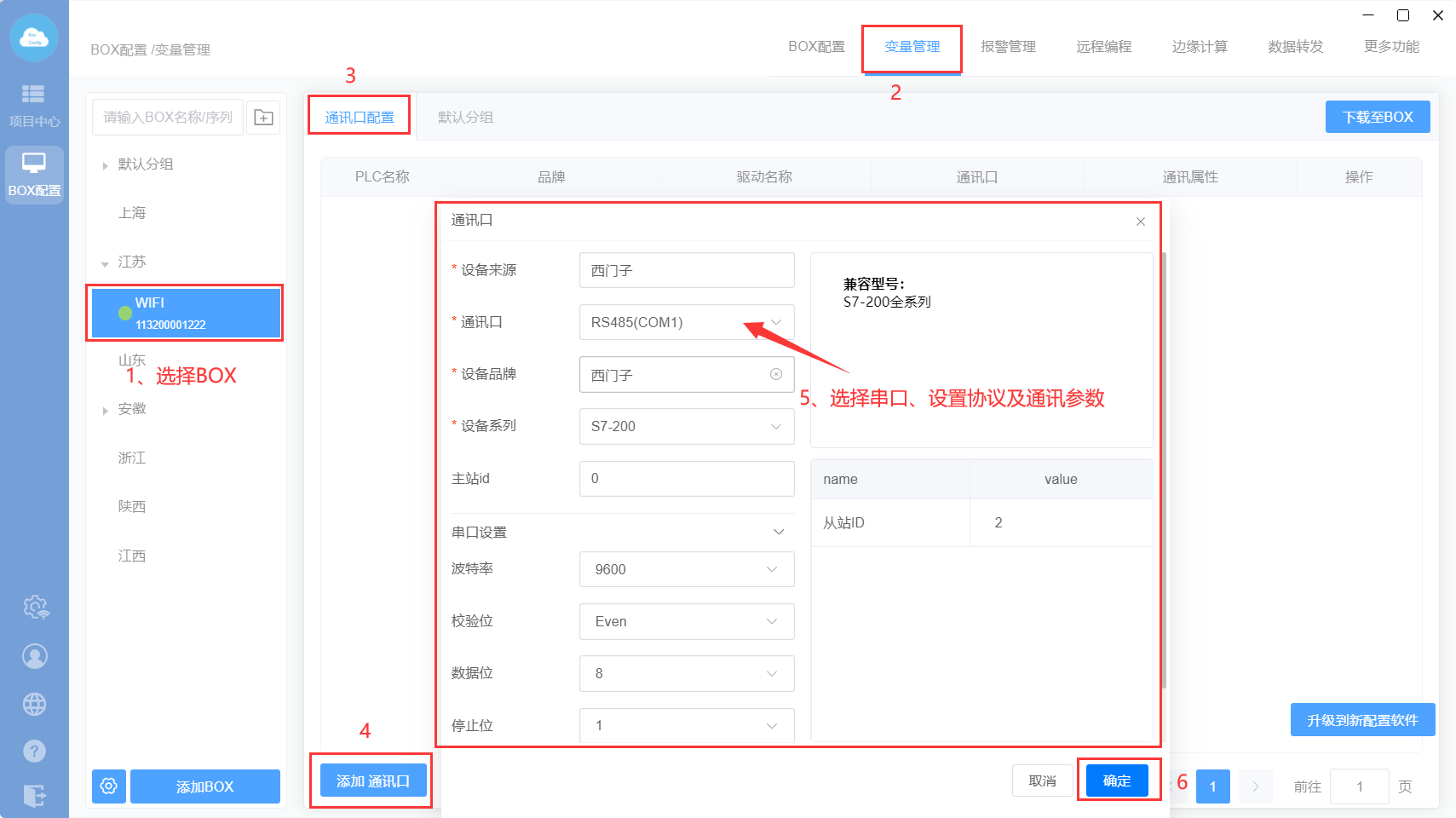

选择BOX—＞变量管理—＞通讯口配置—＞添加通讯口—＞选择RS485串口并设置协议及通讯参数—＞点击确定（401型号支持2路RS485，所以需根据实际连接选择）
- 添加变量

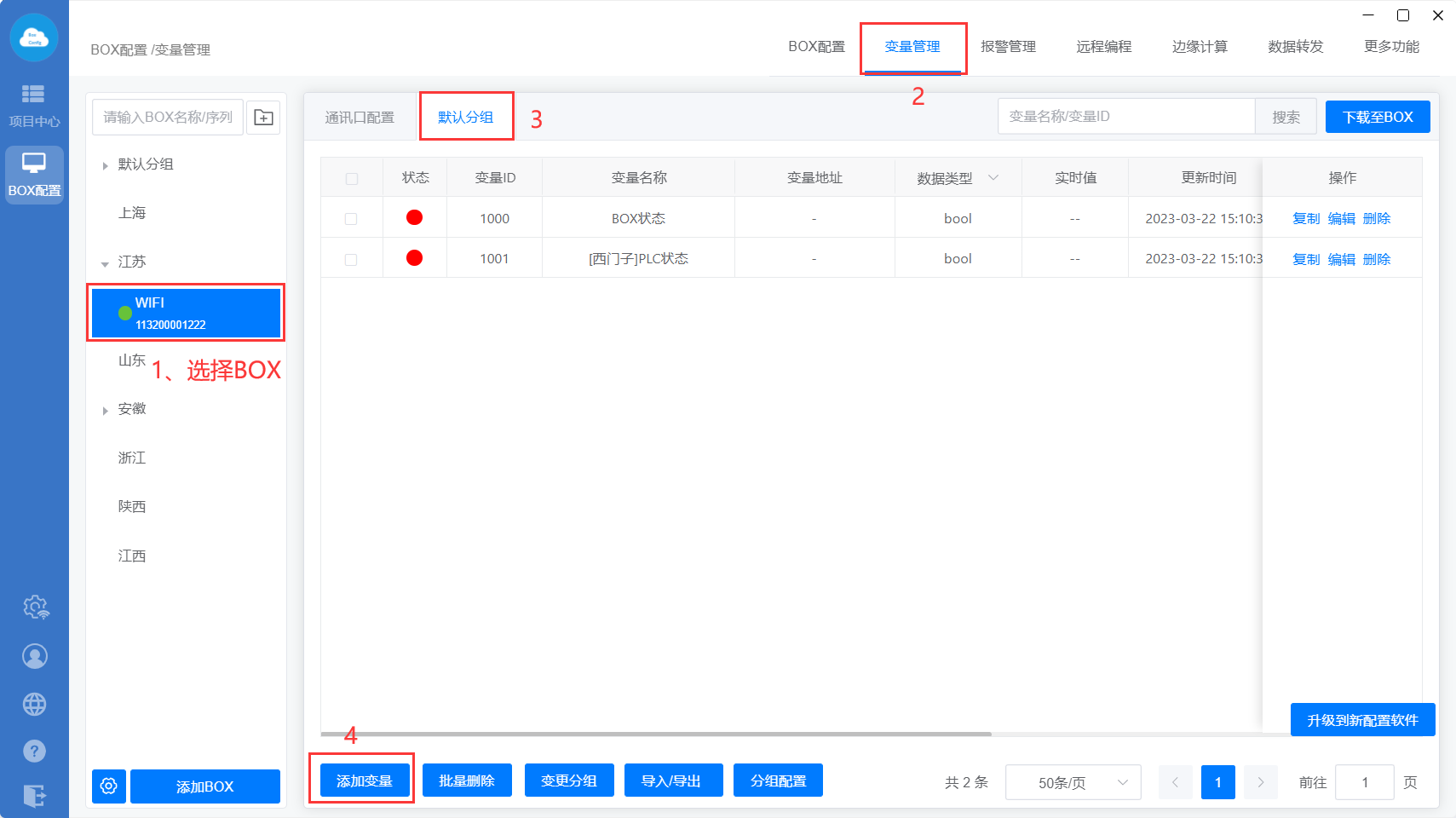

a.选择BOX—＞变量管理—＞默认分组—＞添加变量

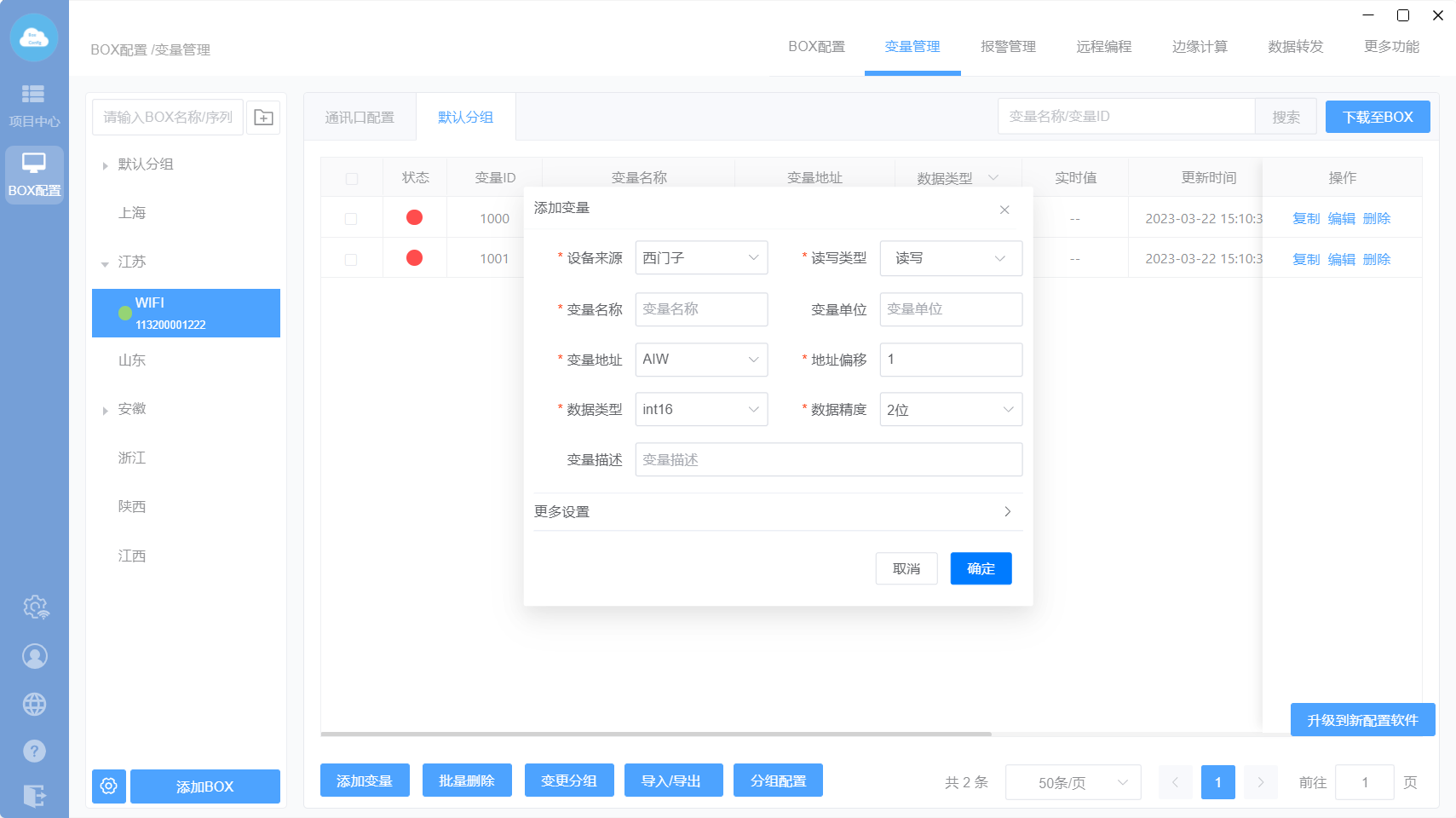

b.弹出【添加变量】窗口，填写变量相关信息后点“确定”。
- 设备来源：设置变量的来源设备；
- 读写类型：设置只读/读写；
- 变量名称：自定义；
- 变量单位：选填，变量的单位，如m，kg等；
- 地址类型：选择PLC 中的地址类型；
- 地址偏移：输入PLC 的地址；
- 数据类型：选择变量的数据类型（类型详解见1.1.4.2章）；
- 数据精度：数据读取可以精确到小数位；
- 变量描述：选填，自定义。
- 配置完下载至BOX即可。
# 西门子网口
注意
盒子网口要设置和设备同网段但不相同的IP。
西门子S7-200 Smart设备为例
- 接线
| PLC端 | BOX端 |
|---|---|
| 普通网线 | LAN/WAN口 |
- 添加设备
选择BOX—＞变量管理—＞通讯口配置—＞添加通讯口—＞选择网口并设置PLC IP地址—＞点击确定
- 添加变量（同串口设备）
a.选择BOX—＞变量管理—＞默认分组—＞添加变量
b.弹出【添加变量】窗口，填写变量相关信息后点“确定”。
- 设备来源：设置变量的来源设备；
- 读写类型：设置只读/读写；
- 变量名称：自定义；
- 变量单位：选填，变量的单位，如m，kg等；
- 地址类型：选择PLC 中的地址类型；
- 地址偏移：输入PLC 的地址；
- 数据类型：选择变量的数据类型（类型详解见1.1.4.2章）；
- 数据精度：数据读取可以精确到小数位；
- 变量描述：选填，自定义。
- 配置完直接点下载至BOX。
