西门子
# S7-200
注意
（1）远程编程过程中，BOX和PLC的数据采集过程会终止。
（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。
（3）远程编程功能需要box上线且通讯成功。
- 接线
| PLC端 | BOX端 |
|---|---|
| 3 | RS485:A |
| 8 | RS485:B |
- Box
登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。
- PLC
方式1：普通方式连接
设置PPI
本地连接设置配置软件提示的端口号
点击通信
方式2：强制解调器方式连接
设置PG/PC接口，打开强制解调器连接：
在通信接口界面点击进入强制解调器界面：
进行强制解调器模式的参数设置：
在配置界面点击添加，设置本地连接参数：自定义设备连接名称、配置本地强制解调器的通信参数：COM口、波特率、校验位（与PLC的实际参数一直），然后点击下一步：
然后点击完成、关闭配置界面：
选择刚刚添加好的强制解调器名称，点击连接：
最后在通信界面双击搜索图表，出现对应PLC后点击连接即可：
# 200 smart
注意
（1）远程编程过程中，BOX和PLC的数据采集过程会终止。
（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。
（3）远程编程功能需要BOX上线且通讯成功。
（4）盒子LAN/WAN IP和PLC IP在同一个网段。
- 接线
| PLC端 | BOX端 |
|---|---|
| 普通网线 | LAN/WAN口 |
- Box
登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。
- PLC
注意：在使用ETH模式情况下选择我们的网卡可以直接进行搜索
PLC的IP连接；IP模式则只能进行手输入连接。
# S7-1200_1500
注意
（1）远程编程过程中，BOX和PLC的数据采集过程会终止。
（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。
（3）远程编程功能需要BOX上线且通讯成功。
（4）盒子LAN/WAN IP和PLC IP在同一个网段。
- 接线
| PLC端 | BOX端 |
|---|---|
| 普通网线 | LAN/WAN口 |
- Box
登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。
- PLC
# 300_400
注意
（1）远程编程过程中，BOX和PLC的数据采集过程会终止。
（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。
（3）远程编程功能需要box上线且通讯成功。
（4）盒子LAN/WAN IP和PLC IP在同一个网段。
- 接线
| PLC端 | BOX端 |
|---|---|
| 普通网线 | LAN/WAN口 |
- Box
登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。
- PLC
# 触摸屏
注意
（1）远程编程过程中，BOX和PLC的数据采集过程会终止。
（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。
（3）远程编程功能需要box上线且网线连接。
（4）盒子LAN/WAN IP和触摸屏 IP在同一个网段。
- 接线
| PLC端 | BOX端 |
|---|---|
| 普通网线 | LAN/WAN口 |
- Box
登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。
- HMI
# 虚拟网口
注意
（1）远程编程过程中，BOX和PLC的数据采集过程会终止。
（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。
（3）远程编程功能需要box上线且通讯成功。
- 接线
| PLC端 | BOX端 |
|---|---|
| 3 | RS485:A |
| 8 | RS485:B |
# 西门子SMART串口

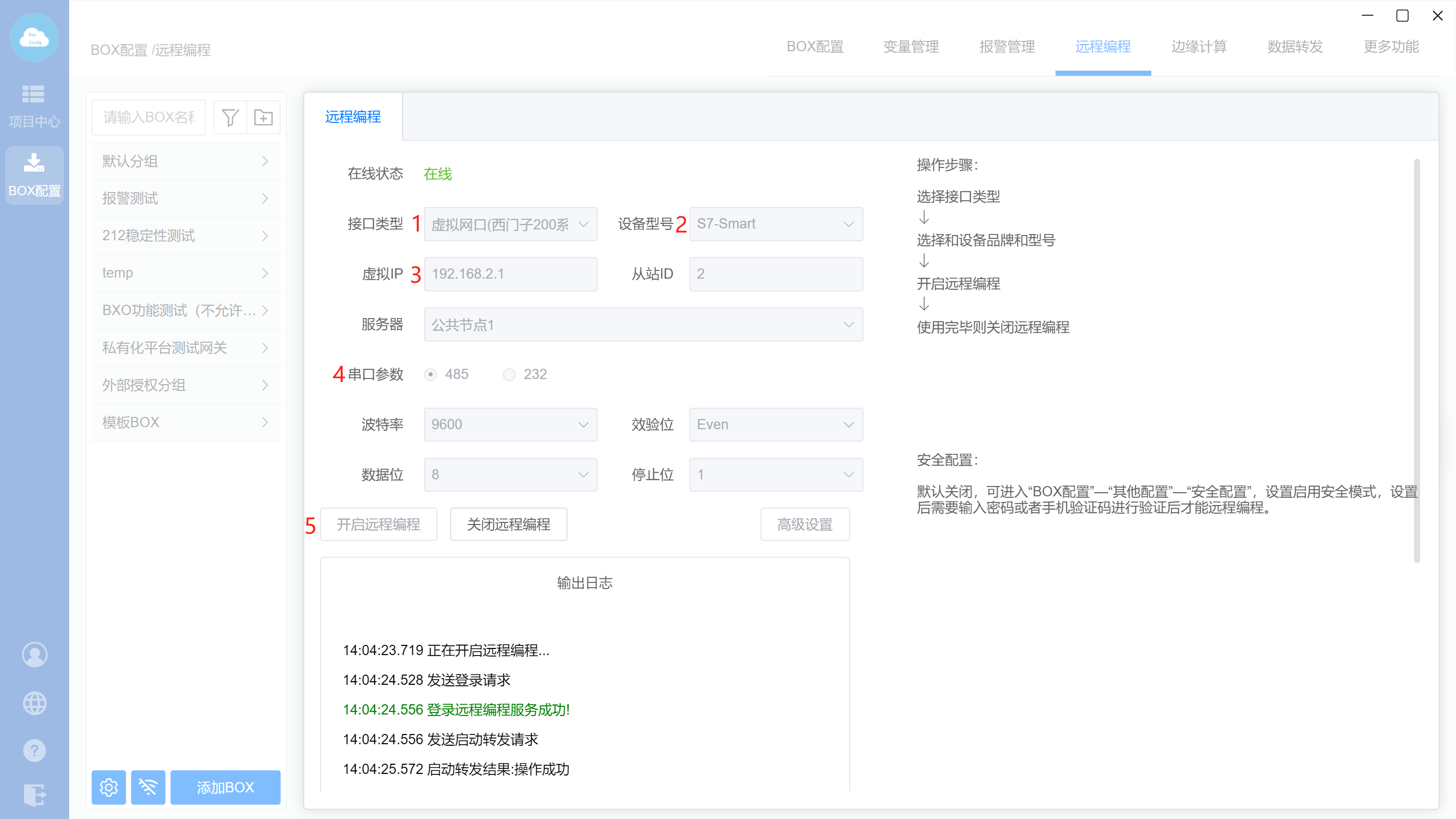

- 平台打开远程编程: （1）接口类型选择：虚拟网口（西门子200系列） （2）设备型号选择S7-smart （3）设置虚拟IP：默认192.168.2.1，默认从站ID：2（可以自定义） （4）串口参数设置与PLC实际参数一致 （5）点击开启远程编程，当提示启动转发成功后即可

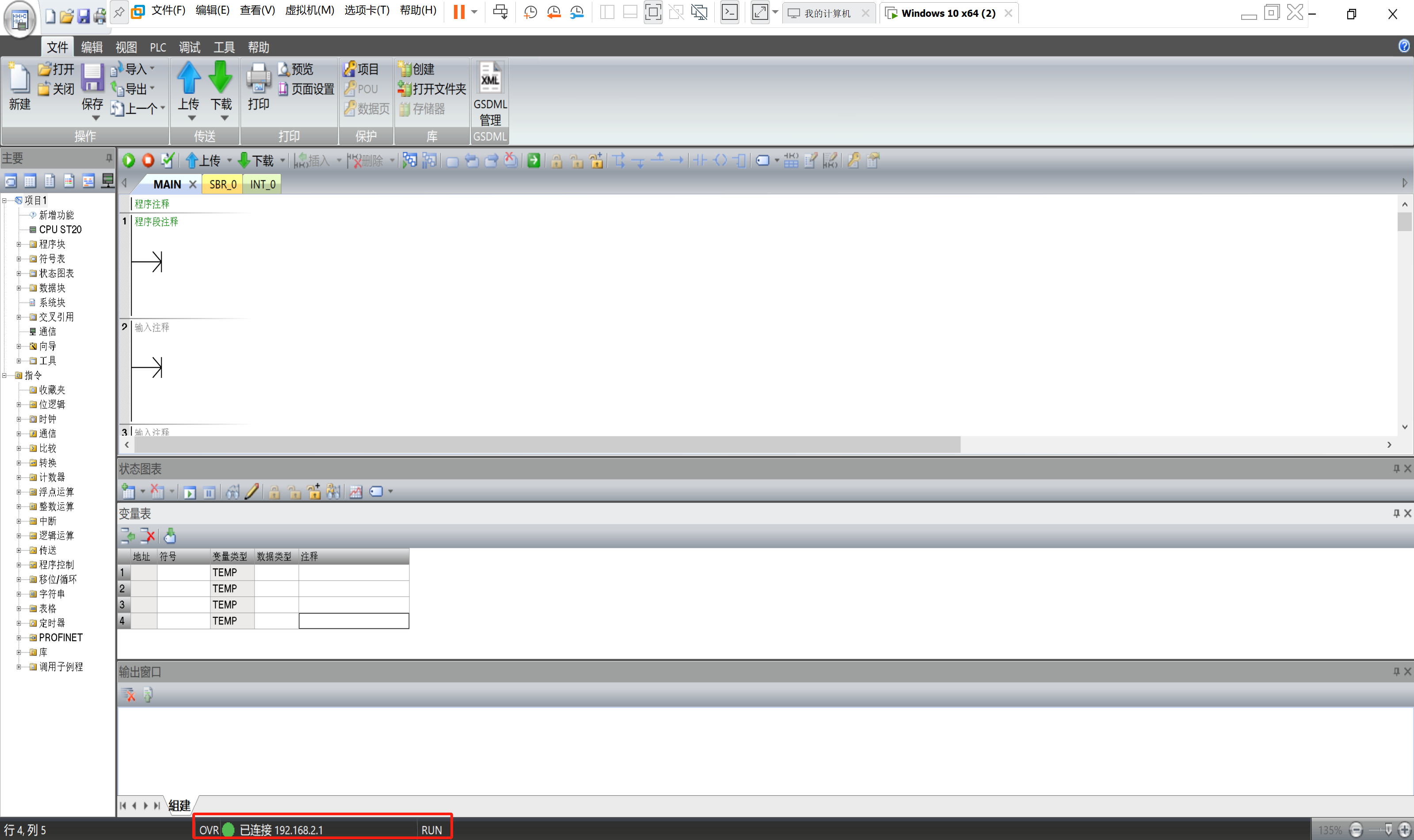

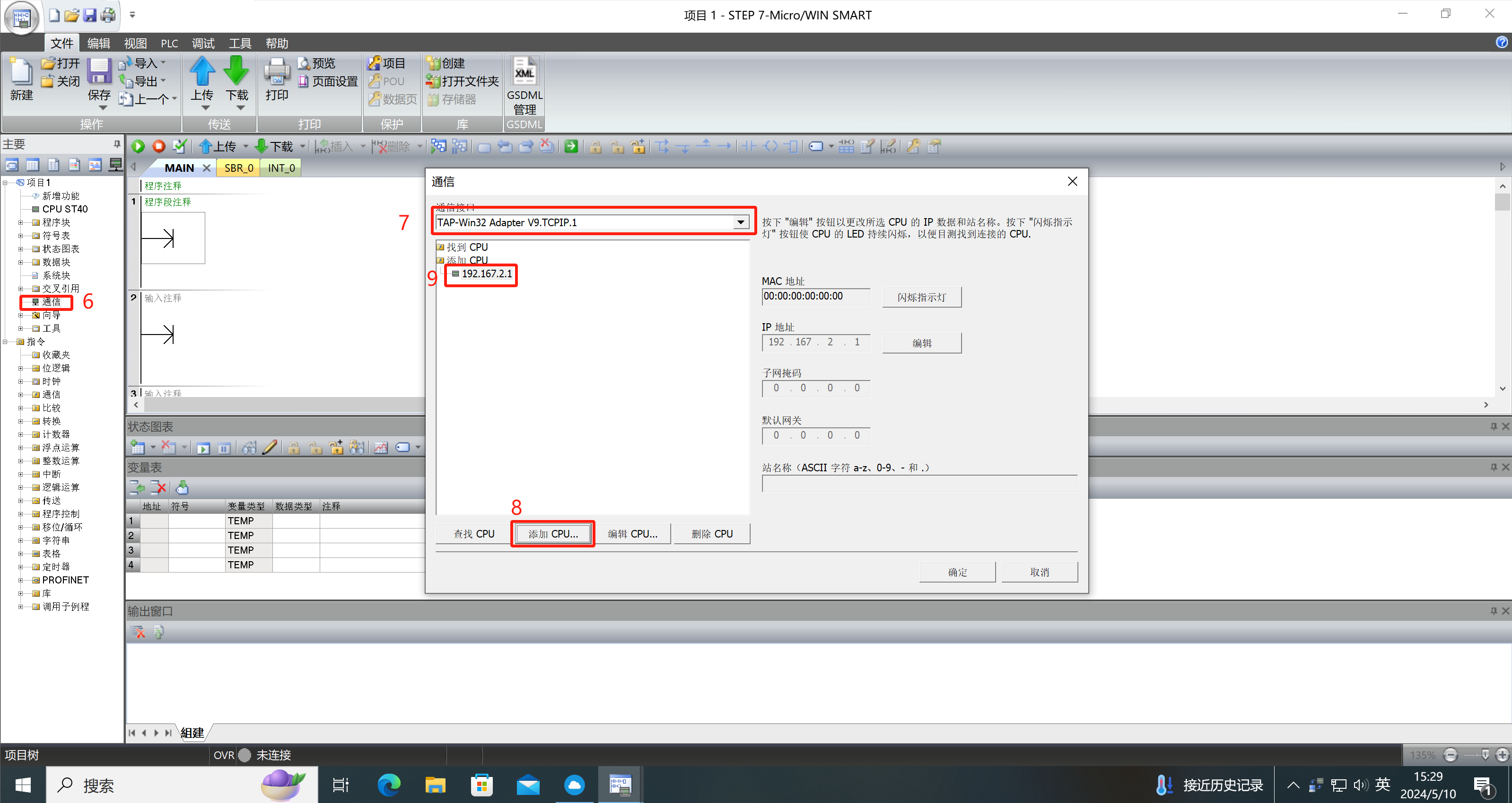

- 西门子编程软件通信，进行PLC程序的上下载 （1）点击编程软件通信端口 （2）选择一个接口网卡TAP-Win32 Adapter V9 （3）点击添加IP：192.168.2.1，与平台远程编程界面设置的虚拟IP一致即可 （4）添加成功后直接双击该IP，上后即可进行远程上下载程序
# 西门子S7-200串口

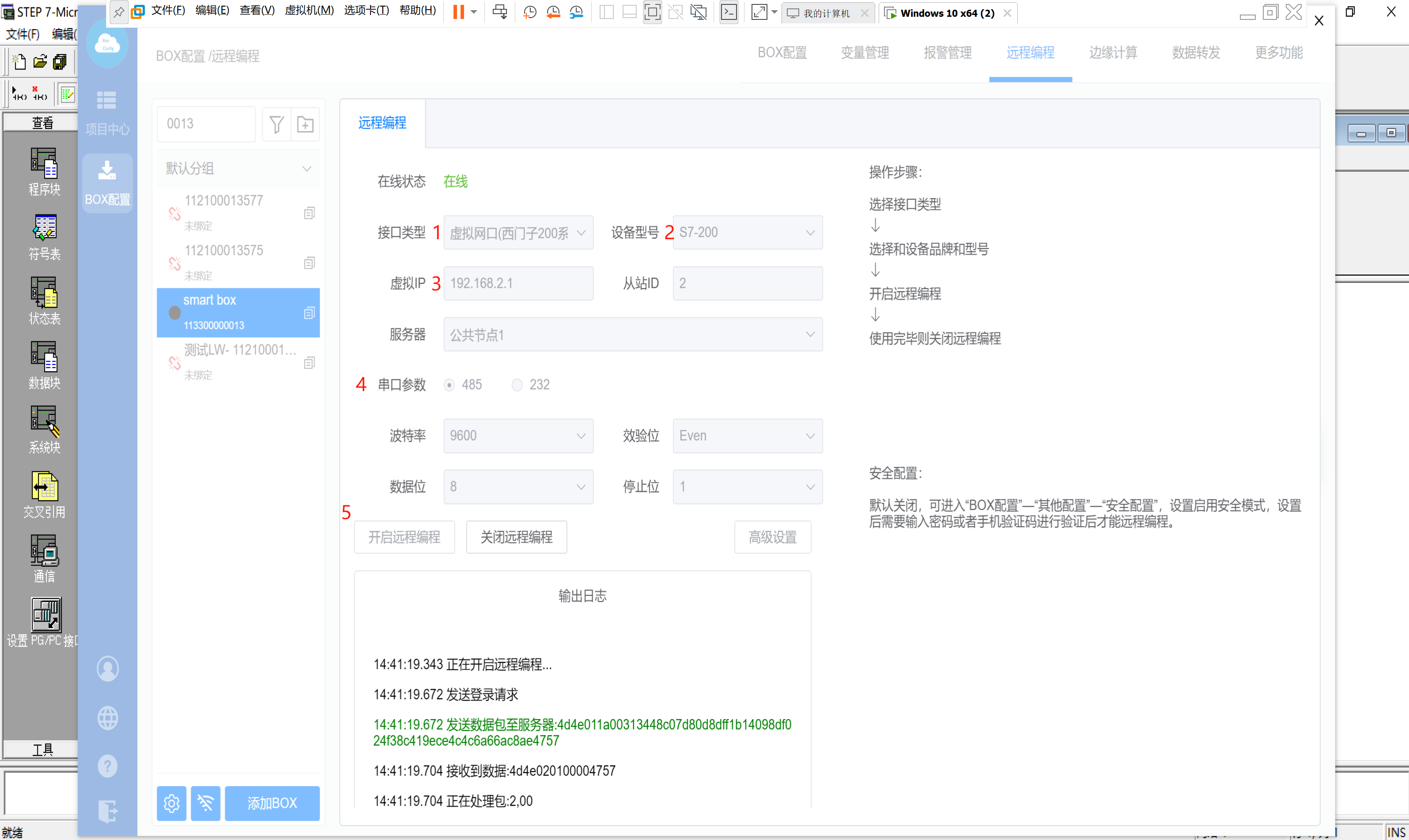

- 平台打开远程编程: （1）接口类型选择：虚拟网口（西门子200系列） （2）设备型号选择S7-200 （3）设置虚拟IP：默认192.168.2.1，默认从站ID：2（可以自定义） （4）串口参数设置与PLC实际参数一致 （5）点击开启远程编程，当提示启动转发成功后即可

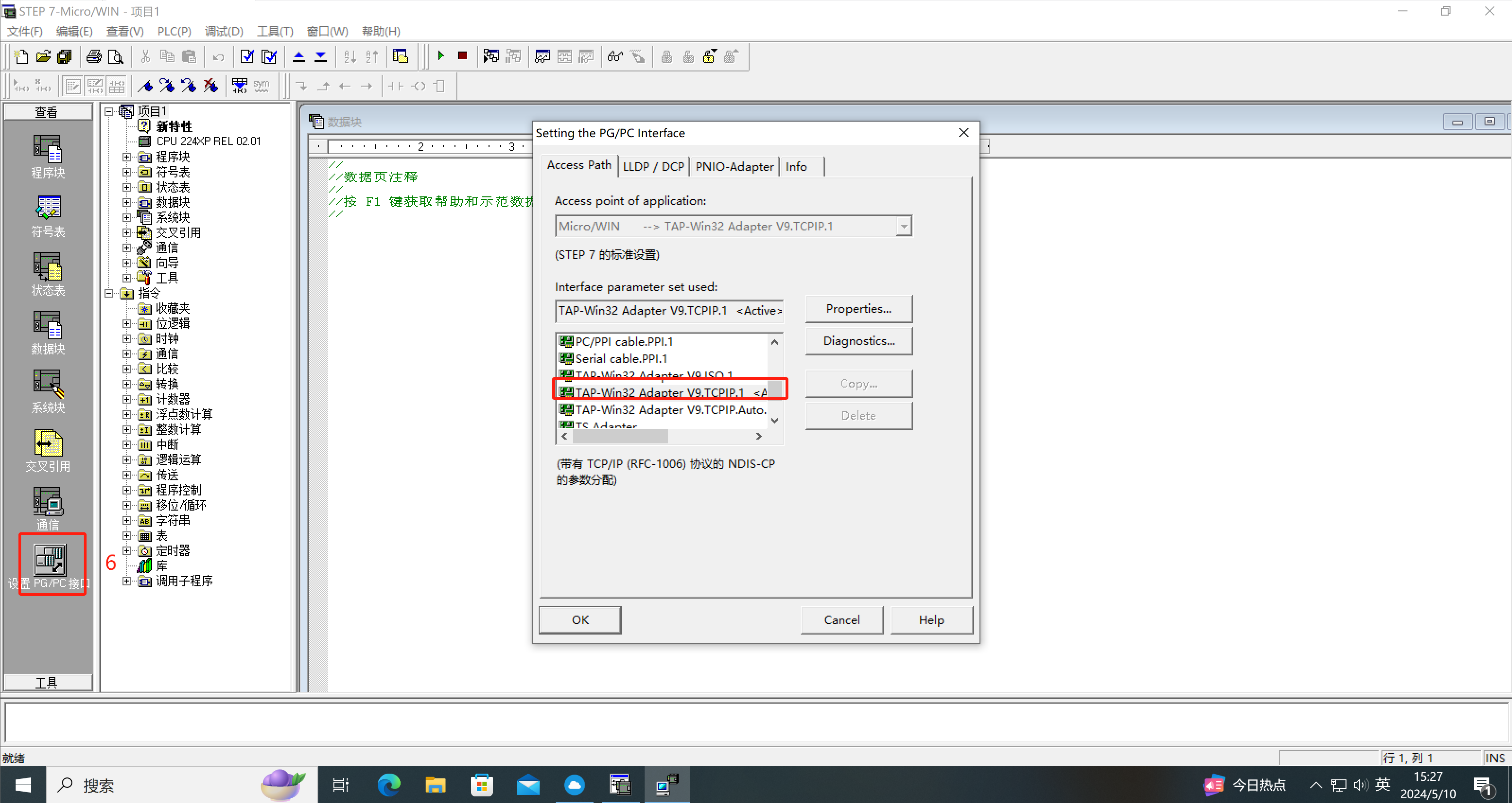

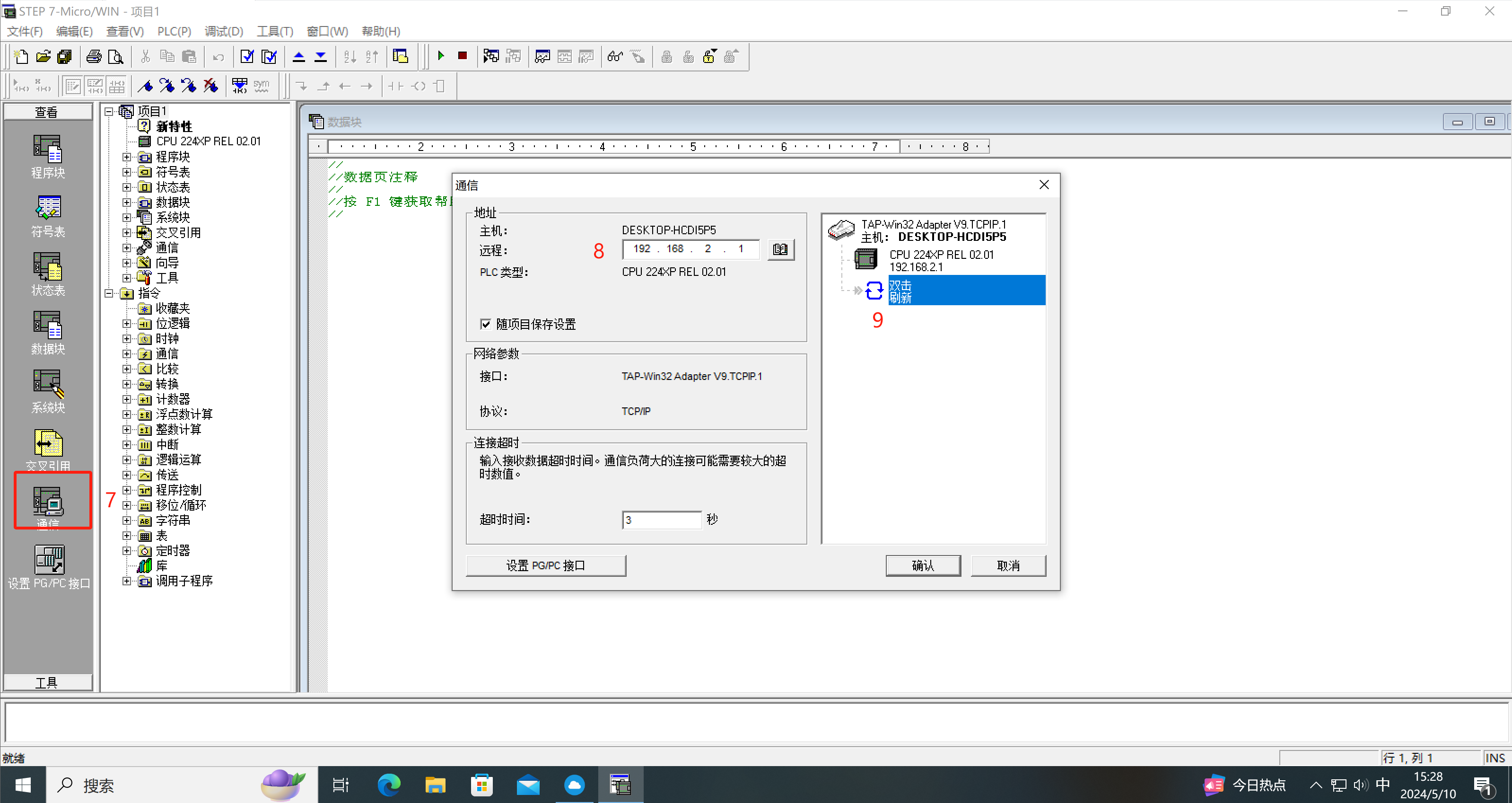

- 西门子编程软件通信，进行PLC程序的上下载 （1）点击编程软件设置PG/PC接口，选择一个网卡接口：TAP-Win32 Adapter V9 （2）点击通信 （3）添加IP：192.168.2.1，与平台远程编程界面设置的虚拟IP一致即可 （4）添加成功后直接双击刷新，确认后即可进行远程上下载程序
